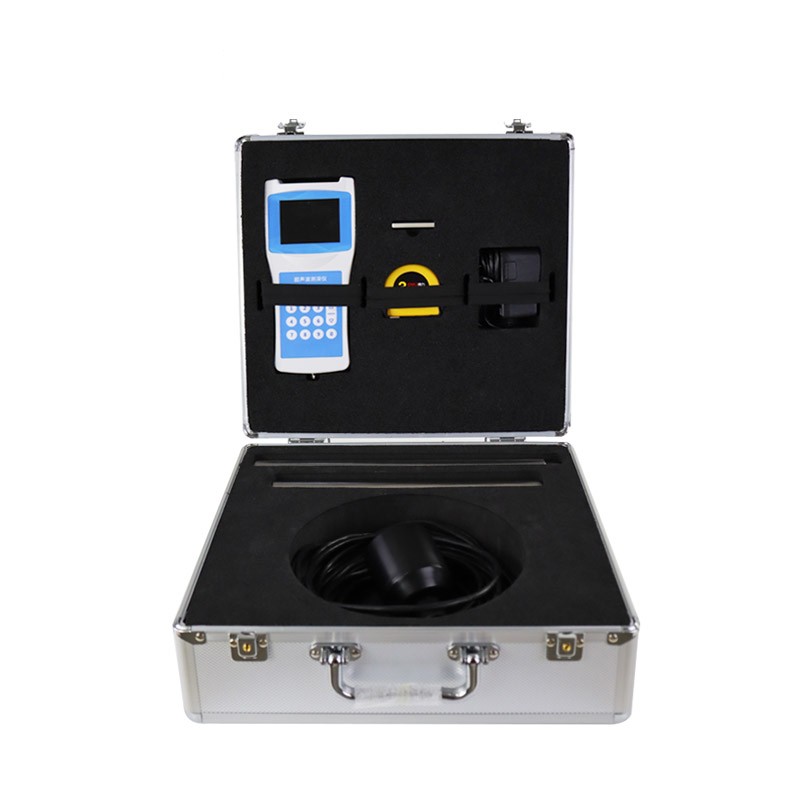

高精度多功能超声波测深仪校准

概述

高精度多功能超声波测深仪基于脉冲回波原理工作，通过换能器发射超声波脉冲，测量声波在水体中传播至底面并返回的时间，结合声速参数计算水深。该仪器适用于海洋调查、航道疏浚、水文测验、水库大坝监测及水下地形测绘等领域。为确保其测量数据的准确性与可靠性，需依据国家计量技术规范及产品技术文件，定期实施系统性校准。本文件规定了该类仪器的校准环境条件、项目、方法及结果处理要求。

校准条件

环境要求

温度：实验室校准环境温度20℃±2℃，现场校准环境温度0℃～40℃。

湿度：≤85% RH，无凝露。

静水条件：实验室校准水池应无可见涡流，水面平静，池壁无强吸声或散射干扰。

供电：交流220V±22V/50Hz±1Hz，或内置电池电压不低于标称电压的80%。

标准器与设备

设备名称	技术要求
标准钢卷尺/因瓦基线尺	量程≥50m，分度值≤0.1mm，经计量检定合格
标准液位计	量程覆盖被测深度，精度等级优于被校仪器一个等级
标准水温计	分度值≤0.1℃，用于测量水体温度
标准声速仪	声速测量误差≤±0.1m/s，用于实测水中声速
精密压力传感器	用于静水压力法比对，精度≤0.05%FS
校准水槽/竖井	深度满足仪器全量程校准需求，内壁平整，底部平整度≤1mm
信号耦合剂	用于换能器与标准反射靶之间的声耦合（如甘油、凡士林）

校准前检查

外观与结构检查

检查换能器表面无划痕、凹陷、气泡及污染物附着。

检查仪器外壳、电缆、接插件无破损、老化或松动。

检查显示屏、按键及接口完好，标识清晰。

检查安装支架稳固，俯仰角及旋转机构调节顺畅。

通电与功能检查

开机自检应正常，屏幕显示清晰，无缺划或乱码。

按键及触摸功能响应正确，菜单设置可正常进入和修改。

发射状态下，换能器周围无异常啸叫或过热现象。

检查数据存储、通讯接口（RS232/RS485/USB/蓝牙）及数据导出功能正常。

确认声速设置、发射功率、增益、量程等关键参数可调。

校准项目与方法

1. 零位校准（盲区检查）

将换能器悬空放置于空气中，或紧贴平整的硬质反射板（如钢质平板）。

启动测量，记录仪器显示的初始距离值（零位偏移量）。

零位偏移量应符合说明书指标（通常≤5cm）。若超差，应通过软件或硬件进行零位修正。

2. 换能器延迟校准

在标准校准水槽中，精确测量换能器发射面至水底的实际距离  D 实 （使用钢卷尺测量）。

记录仪器显示的测量值  D 测 。

计算延迟误差  Δt =    v   D 测 −D 实  （ v为当前水温下的声速）。

若延迟误差超出允许范围，需在仪器设置中输入修正值。

3. 声速校准

3.1 声速值验证

使用标准声速仪实测校准水槽内的实际声速  v 实 。

将仪器内置声速值设置为  v 实 ，或在已知水温、盐度、深度下，验证仪器自动计算的声速值与  v 实 的一致性。

声速偏差应≤±0.5m/s。

3.2 声速修正功能检查

人为改变仪器设置的声速值（如±10m/s）。

观察测量值的变化量，验证  ΔD =  D ⋅    v   Δv 关系成立。

确认声速修正功能有效。

4. 示值误差校准

在校准水槽中，选取不少于5个深度点，均匀分布在整个量程范围内（如10%、30%、50%、70%、90%FS）。

使用标准钢卷尺精确测量换能器发射面至水底的垂直距离  H 标 。

启动测深仪，待读数稳定后记录显示值  H 测 ，每个点测量3次，取平均值。

计算示值误差：

ΔH =  H 测  −  H 标

δ H  =    H 标    H 测  − H 标    ×  100%

示值误差应符合技术指标要求（通常≤±0.1%FS或±1mm，取大值）。

5. 重复性校准

在50%FS深度点，保持水温、声速、换能器位置不变。

连续测量10次，记录各次测量值  H i 。

计算相对标准偏差（RSD）：

RSD =     H ˉ   1     10 − 1   ∑ i=1 10 (H i  −  H ˉ) 2      ×  100%

RSD应≤0.05%。

6. 分辨力校准

在浅水区（如<1m），微调换能器高度，改变量略小于仪器标称分辨力（如1mm）。

观察仪器示值是否能区分这一微小变化。

仪器应能稳定分辨标称的最小深度变化量。

7. 压力传感器比对（适用于潜水式或多功能型）

将仪器与标准压力传感器一同浸入水中。

在不同深度点，同步记录两者的输出值。

根据水压换算深度，与超声波测量深度进行比对，偏差应符合设计要求。

8. 数据输出与记录检查

检查仪器记录的深度数据是否包含时间戳、水温、声速等信息。

验证数据存储间隔的准确性。

导出数据，检查数据格式与通讯协议的一致性。

校准结果处理

数据记录：填写校准原始记录，包含设备信息、标准器信息、环境参数（水温、气温）、各校准点的标准值、测得值、误差及重复性数据。

证书出具：对符合技术要求的仪器出具校准证书，注明校准项目、结果、扩展不确定度及有效期。

修正使用：若存在系统性偏差，应提供修正公式或修正值表，并录入仪器或用户手册。

状态标识：在校准合格仪器显著位置粘贴合格证标签。

校准周期

常规周期：12个月。

高频使用：累计工作300小时或12个月，以先到者为准。

特殊情形：仪器遭受剧烈撞击、更换换能器、测量结果异常、长期停用后复用时，应立即校准。

关键任务前：在执行重要科考、工程测量任务前，应进行现场核查校准。

注意事项

校准前需彻底清洁换能器表面，确保无油污、水垢或气泡。

测量时换能器发射面应与水面保持垂直，倾斜度应≤1°。

避免在有大量气泡、漂浮物或强湍流的水体中进行校准。

校准水池底部应避免有沉积物堆积，以免影响反射界面。

若仪器具备自动声速跟踪功能，需确认该功能正常工作。

现场校准时，应考虑风浪、船体晃动对测量的影响，必要时进行多次平均或滤波处理。

引用标准

JJG 613《A型脉冲反射式超声探伤仪检定规程》（参考相关条款）

GB/T 18185《水文仪器可靠性技术要求》

SL/T 185《超声波测深仪》

GB/T 12763.8《海洋调查规范 第8部分：海洋地质地球物理调查》

高精度多功能超声波测深仪产品技术说明书
