LS300-B便携式流速仪使用指南

一、产品概述

LS300-B型便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的专业设备。该仪器体积小、重量轻，便于携带和运输，适合在户外和野外环境中使用。

LS300-B型便携式流速流量仪可搭配流速传感器使用，该传感器的旋浆螺旋角、螺距、制作工艺和材料等均经过重新设计，可精准测量明渠流速流量等参数。

该设备广泛应用于水文调查（河道、湖泊、水库的流速断面测量）、市政工程（排水管网、污水管道的流速监测）、农业灌溉（渠道、泵站的水流速度检测）、生态研究（河流生态基流监测）以及应急抢险（洪水、溃坝等突发事件的流速快速评估）等领域。

二、工作原理

LS300-B便携式流速仪采用旋浆式流速测量原理。当流速传感器置于水流中时，水流推动旋浆转动。旋浆内置信号装置在水力推动下产生转数信号。根据单位时段内流速仪产生的信号总数，由以下公式自动计算出流速：

v = a + b × R / T（m/s）

其中：

v —— 测流时段内平均流速（m/s）

b —— 旋桨水力螺距（m）

a —— 流速仪常数（m/s）

T —— 测流历时（s）

R —— T时段内流速仪转子的总转数

对某台具体的流速仪来说，b和a均为定值。因此，测流时只要测出T和R值，即可自动计算出流速。

流量测量方面，用户输入被测断面类型，并手工输入（或通过辅助传感器测量）规则断面的水位、宽度以计算断面面积，仪表根据Q = V × S测算流量Q值。

三、设备组成

LS300-B便携式流速仪的完整设备清单包括以下组件：

流速传感器：核心测量部件，内置旋浆和信号装置

信号连接器：连接传感器与测算仪，传输信号

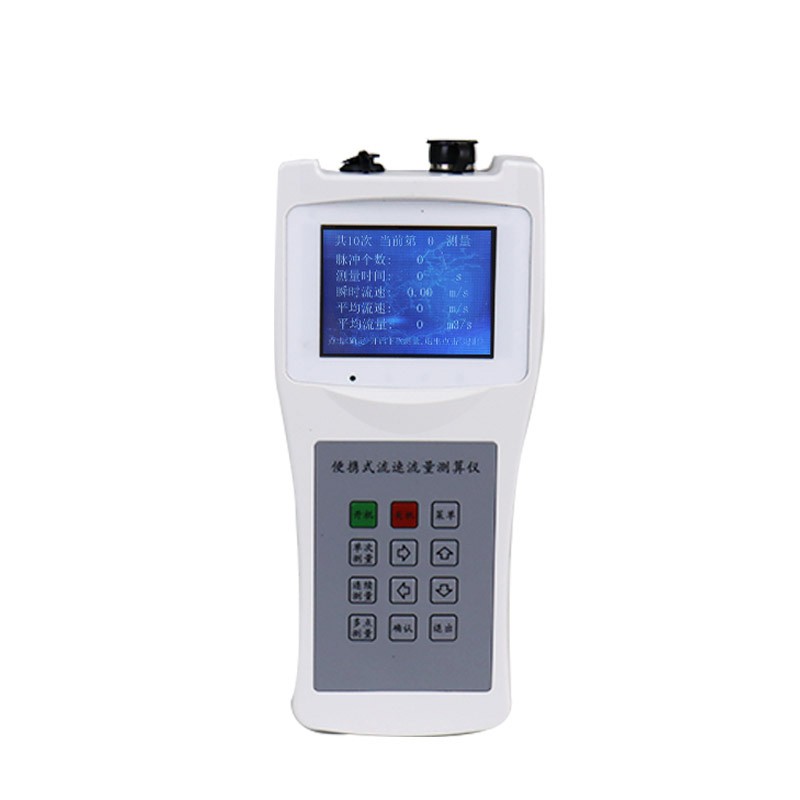

流速测算仪：主机显示与数据处理终端

充电头：用于设备充电

数据线：用于充电及数据传输

四、技术参数

4.1 流速测算仪参数

参数	规格
电池	6000mAh
充电器	5V 2.5A
数据接口	Type-C
屏幕尺寸	2.8寸TFT
数据存储	6MB MSC
工作温度	0℃～50℃

4.2 流速传感器参数

参数	规格
起转速度	0.03m/s
测量范围	0.01～4.00m/s（可到5.00m/s）
供电电压	3.3V
测算误差	≤1.5%
测量深度	410mm

五、操作指南

5.1 前期准备

1. 设备检查与组装

使用前需核对设备清单，确认流速传感器、信号连接器、流速测算仪、充电头、数据线5个组件齐全，各组件无破损、无松动，传感器旋浆转动灵活（无卡顿、无异响）。

组装设备时，将信号连接器一端连接流速传感器，另一端连接流速测算仪，确保连接牢固、接触良好。若流速测算仪电量不足，使用充电头搭配数据线充电，确保电量充足。

2. 现场准备

选择有代表性的测量点位，明渠测量需避开水草密集、杂物堆积区域，避免缠绕传感器旋浆。清理测量区域的水草、石块等杂物，确保水流平稳，减少测量误差。

确认测量环境安全，野外测量需做好防护，避免靠近湍急水流，确保操作人员安全。将流速测算仪放置在平稳、干燥的区域，避免进水、碰撞。

5.2 测量操作步骤

步骤1：传感器部署

将组装好的流速传感器缓慢放入明渠水中，确保传感器完全浸没在水中，且旋浆朝向水流方向。避免传感器倾斜、碰撞水底石块，确保旋浆能自由转动，准确捕捉水流速度。传感器探头应完全接触水流且不受漂浮物、气泡干扰，保持探头位置稳定以避免数据波动。传感器轴线应与主流流向保持基本平行。

步骤2：启动测量

打开流速测算仪开关，设备自动初始化，对接传感器信号。等待3～5秒，测算仪将自动采集水流流速数据，同步计算流量参数（无需手动设置，设备自动完成测算）。测量过程中保持传感器稳定，避免移动、碰撞。仪器测量结果直接显示在高清屏幕上，无需手动换算或复杂计算。

步骤3：数据读取与记录

测算仪屏幕将直观显示明渠流速、流量等核心参数。读取数据后及时记录（可手动记录或拍照留存）。若需要多次测量，可重复上述步骤，取平均值，进一步提升数据准确性。部分仪器还具备自动平均功能，可连续采集多次数据后生成稳定值。

步骤4：测量结束

测量完成后，先关闭测算仪开关，再缓慢取出流速传感器，避免传感器旋浆被杂物缠绕、损坏。

六、维护与保养

定期对仪器进行维护和保养是确保其长期稳定运行的关键。

1. 日常清洁

测量完成后，及时用清水冲洗流速传感器，清理旋浆上的水草、杂物、泥沙，用干净软布擦拭干燥，避免泥沙、水渍腐蚀传感器，影响后续测量精度。流速测算仪、信号连接器避免进水，若不慎沾水，立即用软布擦干。

2. 组件存放

将各组件拆卸后分类存放，避免碰撞、挤压。流速传感器需妥善放置，避免旋浆受损。充电头、数据线单独收纳，避免丢失、损坏。长期不使用时，将流速测算仪充满电后存放，定期开机检查，避免设备老化。

3. 传感器维护

定期检查传感器旋浆，若发现磨损、卡顿，及时联系技术人员检修。传感器的旋浆经过特殊设计，请勿随意拆卸、修改，避免影响测量精度和设备寿命。

4. 定期检查

定期检查仪器各部件是否完好，包括流速传感器、显示器、内置锂电池等。如遇到异常情况或故障，应及时停止使用并联系专业人员进行维修。

七、注意事项

使用前阅读说明书：在使用便携式流速仪前，应仔细阅读说明书，了解仪器的操作方法和注意事项。

电量检查：使用前确保仪器电量充足，避免因电量不足影响测量精度和仪器使用寿命。

传感器方向：测量时应确保传感器与水流方向一致，避免产生误差。

测量断面选择：测量时需选择水流均匀、无漩涡、无障碍物的测量断面，确保测量点水流状态稳定。

避免碰撞：避免仪器受到剧烈撞击或摔落等损坏。

禁止自行拆卸：若测量时测算仪无信号、数据异常，先检查信号连接器连接是否牢固，传感器是否被杂物缠绕。若仍无法解决，联系专业人员获取技术指导，切勿自行拆卸设备。

存放环境：设备应存放在干燥、通风、无腐蚀性气体的环境中。

八、常见故障排查

故障现象	可能原因	解决方法
无法开机	电量不足	使用充电器充电
测量无数据	信号连接器松动或接触不良	检查并重新连接信号连接器
数据异常/偏小	传感器被杂物缠绕	清理旋浆上的水草、杂物
旋浆不转动	被杂物卡住或损坏	清理杂物；若仍不转，联系维修
数据波动大	传感器未稳定放置或水流紊动	保持传感器稳定，选择水流平稳断面
显示异常	设备故障	停止使用，联系专业维修
