地质灾害监测设备校准
一、概述

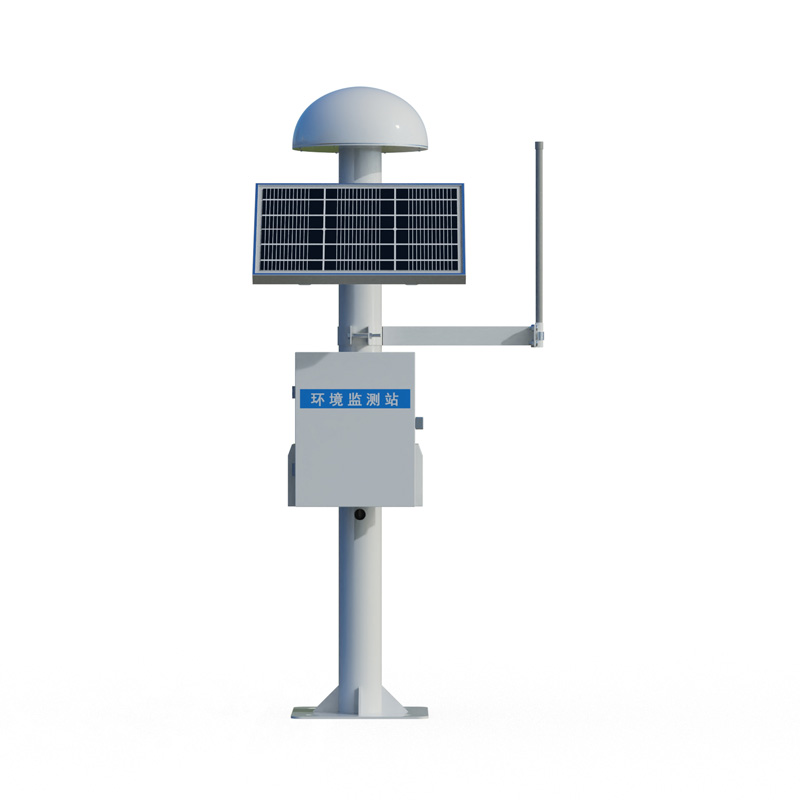

地质灾害监测设备用于对滑坡、崩塌、泥石流、地面沉降、地裂缝等地质灾害隐患点进行形变、位移、降雨量、泥位等关键参数的长期连续观测。常用的监测设备包括GNSS接收机、裂缝计、倾角计、雨量计、泥位计、渗压计和数据采集终端等。为保证监测数据的准确性与可靠性,各类设备在出厂前、安装前及运行期间均需按照规定的程序和方法进行校准。校准的核心目的是确定设备输入物理量(如位移、角度、降水量等)与输出信号(电压、电流、数字读数等)之间的定量关系,评估其测量误差是否满足设计要求。
二、校准环境要求
2.1 实验室校准
实验室校准应在受控环境条件下进行。环境温度控制在15℃至30℃之间,温度变化率不超过±1℃/h。相对湿度不高于85%RH。校准区域内无强电磁场干扰,无强烈振动源。校准平台应稳固,水平度偏差不超过±0.5°。
2.2 现场校准
现场校准应在设备安装位置或就近的对照点上进行。校准期间应暂停施工活动,避免人员踩踏和设备振动。对于位移类和倾角类传感器,现场校准时应记录环境温度和大气压强。对于雨量计和泥位计,应选择无降水或无泥石流活动的时段进行。
2.3 通用要求
校准用水、校准用气及其他介质应清洁,不含杂质。所有标准设备在校准前应进行有效性核查,确保在检定或校准有效期内。
三、校准标准设备
| 标准设备 | 适用对象 | 精度要求 |
|---|---|---|
| 标准位移平台 | 裂缝计、位移计 | 分辨率0.001 mm,示值误差≤±0.005 mm |
| 标准角度块/倾角校准台 | 倾角计、倾斜传感器 | 角度误差≤±2″ |
| 标准雨量量筒 | 雨量计 | 计量等级不低于二等标准 |
| 标准水位标尺/钢卷尺 | 泥位计、液位计 | 分辨率1 mm,示值误差≤±0.5 mm/m |
| 标准压力源 | 渗压计 | 精度等级不低于0.05级 |
| GNSS基准站/全站仪 | GNSS接收机、地表位移监测点 | 点位精度≤±2 mm+1 ppm |
| 多功能校准仪 | 数据采集终端 | 直流电压/电流精度≤±0.02% |
四、校准项目与步骤
4.1 外观与安装检查
检查设备外壳是否完好,防护等级标识是否清晰,密封件有无老化或破损。确认传感器探头表面清洁,无泥土、杂草或其他附着物。检查电缆接头防水处理是否到位,绝缘电阻不低于100 MΩ(500 V兆欧表测试)。检查安装支架或锚固件的牢固程度,传感器安装方位和倾角应符合设计图纸要求。对于无线传输设备,检查天线安装位置和信号强度。
4.2 裂缝计与位移计校准
4.2.1 零点校准
将传感器安装于标准位移平台上,使活动端与固定端处于初始零位对齐状态。记录仪器输出读数。调整零点偏移参数,使输出读数与实际位移之差的绝对值不大于满量程的0.1%。重复三次取平均值。
4.2.2 静态准确度校准
以等间距选取不少于5个标定点,覆盖满量程的10%—100%。逐点驱动位移平台至目标位置,待读数稳定后记录仪器输出值。同时读取标准位移平台的参考值。每个标定点重复三次取算术平均值。按公式(1)计算各点示值误差:
E i = L FS L mi − L i × 100% (1)
式中: E i 为第 i点相对误差; L mi 为仪器平均读数; L i 为标准位移值; L FS 为满量程位移量。
4.2.3 线性度与迟滞
按递增和递减两个方向各进行一次全程校准,分别计算上行和下行校准曲线。迟滞误差按公式(2)计算:
E H = L FS max ∣L up,i − L down,i ∣ × 100% (2)
式中: L up,i 为递增方向第 i点读数; L down,i 为递减方向第 i点读数。
4.3 倾角计校准
将倾角计固定于标准倾角校准台上,使测量轴与校准台旋转轴平行。选取不少于5个角度标定点,覆盖仪器量程的正负方向(如-15°、-10°、-5°、0°、+5°、+10°、+15°)。逐点旋转校准台至目标角度,记录仪器输出值。同时读取标准角度块的参考值。各点示值误差按公式(3)计算:
E i = θ FS θ mi − θ i × 100% (3)
式中: θ mi 为仪器平均读数; θ i 为标准角度值; θ FS 为满量程角度值。
4.4 雨量计校准
雨量计校准参照雨量观测系统校准方法执行。通过标准量筒向承雨口注入已知体积的水量,计算等效降水深度,比较仪器读数与标准值之间的差异。选取不少于5个标定点,覆盖仪器量程的10%—100%。各点测量误差按公式(4)计算:
E i = R i R mi − R i × 100% (4)
式中: R mi 为仪器平均读数; R i 为标准降水深度。
4.5 泥位计校准
泥位计通常采用超声波、雷达或压力式测量原理。校准方法与城市积水监测液位仪类似。在已知深度的检查井或标定筒中,以等间距选取不少于5个标定点。逐点改变液位高度,记录仪器输出值。同时用标准钢卷尺测量实际泥位高度。各点示值误差按公式(5)计算:
E i = H FS H mi − H i × 100% (5)
式中: H mi 为仪器平均读数; H i 为标准泥位高度; H FS 为满量程高度。
4.6 渗压计校准
将渗压计接入标准压力源,选取不少于5个压力标定点,覆盖满量程的10%—100%。逐点施加标准压力,记录仪器输出电压或频率信号。同时记录标准压力源的参考压力值。各点示值误差按公式(6)计算:
E i = P FS P mi − P i × 100% (6)
式中: P mi 为仪器换算后的平均压力值; P i 为标准压力值; P FS 为满量程压力值。
4.7 GNSS接收机校准
GNSS接收机的校准主要通过与已知坐标的基准站进行比对来实现。将待测接收机安置在已知精确坐标的校准点上,连续观测不少于2 h,采样间隔不大于1 s。将观测数据与基准站数据进行差分解算,比较解算坐标与已知坐标之间的差异。平面位置误差按公式(7)计算:
E p = (X m − X 0 ) 2 + (Y m − Y 0 ) 2 (7)
式中: (X m , Y m )为解算坐标; (X 0 , Y 0 )为已知坐标。
高程误差按公式(8)计算:
E h = Z m − Z 0 (8)
式中: Z m 为解算高程; Z 0 为已知高程。
4.8 数据采集终端校准
数据采集终端的校准主要验证其模拟量输入通道的测量准确度。使用多功能校准仪分别输出标准电压信号(如0 mV、10 mV、50 mV、100 mV、500 mV、1000 mV)和标准电流信号(如4 mA、8 mA、12 mA、16 mA、20 mA),记录采集终端的读数。各点示值误差按公式(9)计算:
E i = S FS S mi − S i × 100% (9)
式中: S mi 为采集终端平均读数; S i 为标准信号值; S FS 为满量程信号值。
4.9 重复性测试
对于上述各类传感器,在同一标定点(推荐满量程的50%),在相同条件下连续进行不少于6次独立测量。计算实验标准偏差和变异系数,评估设备的短期重复性。
4.10 温度影响测试
将设备置于恒温箱中,分别在低温(0℃)、常温(20℃)和高温(50℃)条件下各稳定2 h后进行单点校准。比较不同温度下的测量偏差,计算温度系数。
五、校准数据处理
所有校准数据应填入统一格式的校准记录表,内容包括:校准日期、地点、环境条件(温度、湿度)、标准设备名称及编号、仪器型号及编号、各标定点标准值、仪器示值、计算误差、线性度、迟滞、重复性、校准结论。
校准结果应编制校准报告,明确给出以下信息:
各标定点示值误差及全量程最大误差;
线性度误差;
迟滞误差(如适用);
重复性变异系数;
温度系数(如适用);
校准结论(合格/不合格)及建议下次校准日期。
六、校准周期
地质灾害监测设备的校准周期应根据设备类型、安装环境和历史校准数据确定。一般建议如下:
GNSS接收机:每12个月校准一次;
裂缝计、位移计:每12个月现场校准一次,每24个月返厂全面校准;
倾角计:每12个月校准一次;
雨量计:每6个月校准一次;
泥位计:每12个月现场校准一次;
渗压计:每12个月校准一次;
数据采集终端:每12个月校准一次;
设备经过维修、更换传感器或遭受雷击等异常事件后,应立即重新校准;
连续两个校准周期内误差均远小于允许值时,经技术负责人批准可适当延长校准周期,但延长期不得超过原周期的50%。
七、注意事项
校准前应清理传感器表面的泥土、灰尘和附着物,确保测量面与被测物体接触良好。
位移类和倾角类传感器的安装基线在校准前后应保持一致,避免因安装松动导致数据跳变。
雨量计校准时应注意注水速度均匀,避免水流直接冲击翻斗或收集桶内壁。
泥位计校准时应确认波束范围内无障碍物,压力式泥位计的透水滤网如有堵塞应予清理。
渗压计校准前应排除管路中的气泡,确保压力传递通畅。
GNSS接收机校准时应选择卫星分布良好的时段,避开建筑物遮挡和多路径效应严重的区域。
校准完成后应将校准参数写入设备配置文件或数据采集系统中,并做好参数备份和版本标识。
校准记录应归档保存,保存期限不少于该设备报废后五年。
