超声波水深探测仪使用指南

一、概述

超声波水深探测仪是利用声波在水中的传播特性来测量水体深度的专业仪器。其基本原理是：换能器向水底发射超声波脉冲，声波到达水底后反射回来被换能器接收，通过测量发射与接收之间的时间差，结合声波在水中的传播速度，即可计算出水深。此类仪器广泛应用于航道勘测、水文测量、水下地形测绘、水库库容计算、港口建设、桥梁施工、水产养殖以及水下搜救等领域。本指南旨在为用户提供从设备认知到日常使用的通用操作指导。

二、常见仪器类型

超声波水深探测仪按应用场景和安装方式主要可分为以下几类：

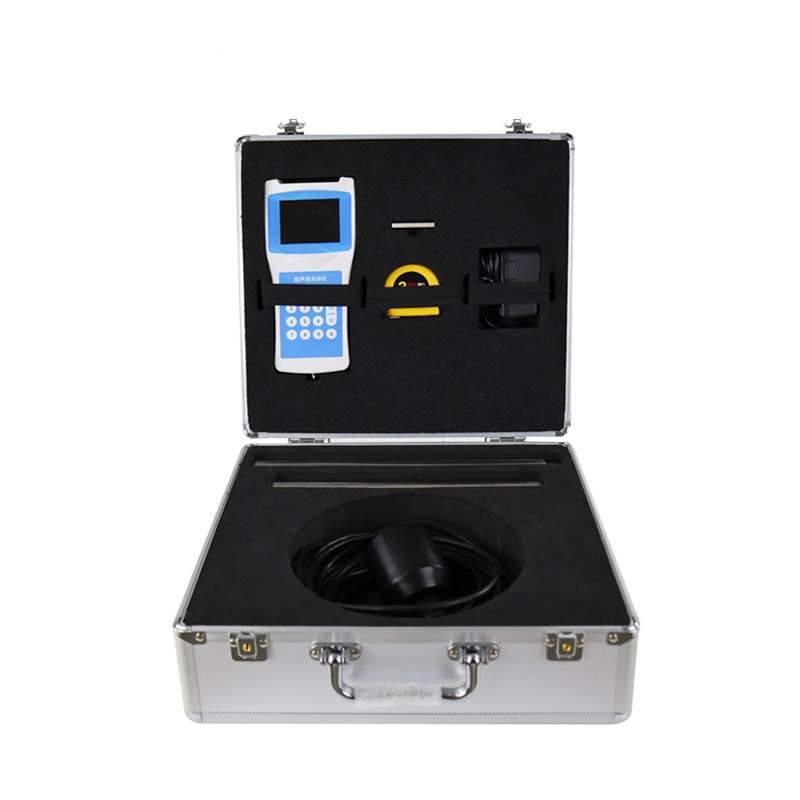

1.便携式手持水深探测仪

此类仪器体积小巧、重量轻便，通常采用干电池或内置锂电池供电，配备手持式换能器探头和液晶显示屏。适用于小型湖泊、河流、池塘、水井等浅水区域的快速测量，测深范围一般在0.5—100米之间，精度可达厘米级。操作简单，适合野外流动测量和临时性测量任务。

2.船载固定式水深探测仪

此类仪器安装于测量船或工作艇上，换能器固定于船底或船舷侧面，主机安装于船舱内，配备大尺寸显示屏和多功能操作面板。测深范围较大，通常可达数百米甚至上千米，具备自动记录、数据存储、图表绘制等功能，适用于航道测量、海洋测绘等专业性较强的测量任务。

3.单频与双频水深探测仪

单频探测仪：使用单一频率的超声波进行测量，结构简单、成本较低，适用于一般水深测量

双频探测仪：同时发射高频和低频两种声波，高频用于精细测量水底地形，低频具有较强的穿透力，可穿透淤泥层测量真实硬底深度，适用于淤泥较厚的水域

三、系统组成

一套完整的超声波水深探测系统通常包括以下部分：

换能器（探头）：实现电声转换的核心部件，负责发射超声波脉冲并接收回波信号

主机（显示处理单元）：内置信号处理器、微处理器和显示屏，负责发射控制、信号接收、数据处理和结果显示

连接电缆：传输发射信号和接收信号，通常为专用屏蔽电缆

安装支架或固定装置：用于将换能器固定于船底、船舷或测杆上

电源系统：内置电池或外接船舶电源

数据存储与输出接口：SD卡插槽、USB接口或串行通信接口，用于数据导出和外部设备连接

定位设备（选配）：GPS或北斗定位模块，用于同步记录测量点的地理坐标

四、测量前准备

4.1设备检查

每次使用前应完成以下检查：

确认电池电量充足或外接电源连接正常

检查换能器外观完好，发射面无裂纹、无划痕、无附着物

检查连接电缆完好无损，插头无松动、无氧化

检查主机显示屏无破损，按键功能正常

检查安装支架牢固，固定螺丝无松动

4.2环境评估

选择水质相对清澈、悬浮物较少的水域进行测量，避免大量气泡和悬浮物干扰声波传播

确认测量区域水底状况，陡坡、礁石等复杂地形可能影响测量准确性

大风浪天气下测量精度会受影响，条件允许时应选择风浪较小的时段作业

对于浅水区域，确认水深大于仪器的最小测深能力

4.3参数准备

了解当地水体的声速特征，准备输入合适的声速值（淡水约1450m/s，海水约1500m/s）

如仪器具备自动声速补偿功能，确保相关传感器工作正常

了解测量区域的大致水深范围，以便设置合理的量程

五、仪器安装

5.1换能器安装位置选择

换能器的安装位置直接影响测量精度，应遵循以下原则：

选择船底水流平稳、气泡较少的位置，通常位于船体前部1/3至1/2处

避开船舷排水孔、进水口、螺旋桨附近等水流扰动区域

避免安装在船底有突出物、焊缝或不平整的位置

对于便携式设备，可选择船舷外侧水中安装，确保探头完全浸没且垂直向下

5.2便携式设备的安装

手持式探测：

将换能器连接至主机

手持换能器或将其固定在测杆上

将换能器垂直放入水中，确保发射面完全浸没且朝下

保持换能器稳定，避免晃动

船舷安装：

通过专用支架将换能器固定于船舷外侧

调整支架使换能器垂直向下，发射面与水面平行

确保换能器浸入水面以下足够深度（通常不低于0.5米），以避开表层气泡

固定牢固，防止测量过程中松动或脱落

5.3船载固定式设备的安装

在船底选定位置安装换能器法兰或基座，确保安装面与船底平行

将换能器安装于基座上，涂抹专用耦合剂以确保声学耦合良好

换能器发射面应与船底齐平或略微突出，避免凹槽产生气泡积聚

连接电缆沿船舱布设，避开热源和转动部件，固定牢靠

主机安装于船舱内干燥通风处，便于操作和观察

六、系统设置与校准

6.1开机与初始化

连接好换能器和电源后打开主机电源

等待系统自检完成，确认无故障报警

检查系统时间和日期是否正确

6.2参数设置

根据测量需求设置以下参数：

声速设置：根据水体类型（淡水/海水）和水温输入声速值。水温变化较大时，应使用声速剖面仪测量或查阅声速表确定准确值。每变化1℃，声速约变化3m/s，水温测量误差应控制在±0.5℃以内

量程设置：根据预估水深设置最大测量范围，量程过大会降低分辨率，过小则无法显示真实水深

增益设置：根据水质和深度调整信号增益。清水或深水可适当提高增益，浑水或浅水应降低增益以减少杂波干扰

测量模式选择：单次测量、连续测量或自动扫描模式

数据记录间隔：设置自动记录的时间间隔或距离间隔

6.3校准

声速校准：

在已知深度的水域进行验证测量，比对实测值与实际深度

若存在偏差，手动调整声速值直至测量结果与实际深度一致

记录调整后的声速值，作为该水域的参考声速

零点校准：

在换能器完全暴露于空气中时进行零点校准（部分机型支持此功能）

或在水面处（换能器发射面刚好接触水面）进行零点设置

零点校准确保水深读数从换能器发射面算起

现场比对验证：

在测量起始点使用测深杆或测深绳进行人工深度测量

将人工测量值与仪器读数进行比对

偏差超出允许范围时应重新检查安装和设置

七、操作流程

7.1启动测量

确认换能器已正确安装并完全浸入水中

确保船只处于稳定状态，航速适中（一般不超过5节）

启动测量功能，观察显示屏上水深读数的变化

确认信号稳定、回波清晰（显示屏上可见明显的水底回波信号）

7.2测量过程中的注意事项

保持航速稳定，避免急转弯或突然加减速

注意观察显示屏上的回波信号质量，如信号减弱或丢失应及时检查

在水深变化剧烈的区域，适当降低航速，确保仪器有足够时间响应

避开大量漂浮物、水草等可能干扰换能器工作的物体

大风浪条件下应将换能器安装于更深位置以避开表层气泡层

7.3数据记录

按预设的采集间隔自动记录水深数据

如需标记特殊点位（如浅点、障碍物），使用手动标记功能

配合GPS同步记录测量点的经纬度坐标

定期查看存储容量，及时导出数据

7.4测量结束

停止测量，保存当前数据

关闭主机电源

将换能器从水中取出，用清水冲洗干净

用软布擦干换能器发射面和电缆

检查设备有无进水迹象

整理并保存测量数据

八、维护与保养

8.1日常维护

清洁换能器：每次使用后用清水冲洗换能器发射面，去除泥沙、盐分和生物附着物。清洁时使用软布或海绵，严禁使用硬物刮擦发射面，以免损伤声学材料

检查电缆：检查连接电缆有无磨损、老化或破损，接头有无锈蚀或松动

防腐蚀处理：海水使用后应用淡水彻底冲洗所有接触海水的部件，擦干后涂抹防腐蚀保护剂

妥善存放：将换能器和主机存放于干燥阴凉处，避免高温和阳光直射

电池维护：长期不用时应将电池取出，每隔三个月充电一次（锂电池）或更换新电池（干电池）

8.2定期保养

季度检查：检查换能器发射面有无腐蚀或损坏，检查电缆绝缘电阻，检查主机各接口是否正常

年度检定：在标准水槽或已知深度的水域进行精度验证，误差超出标称精度时送专业机构检修和重新标定

防水密封检查：定期检查换能器防水密封件，发现老化或破损及时更换

8.3建立维护档案

建立每台设备的维护档案，记录设备基本信息、每次使用情况、保养内容、故障现象及处理措施、校准记录等信息，便于追踪设备状态。

九、常见故障与排除

9.1无显示或无法开机

可能原因：电池电量耗尽、电源连接松动、主机故障。

解决方法：更换电池或连接外接电源；检查电源插头和电缆连接；长按电源键尝试复位。

9.2水深无读数或读数时有时无

可能原因：换能器未完全浸入水中、发射面被附着物覆盖、水底为淤泥或松软底质导致信号吸收、换能器电缆接触不良。

解决方法：调整安装位置确保换能器完全浸没；清洁换能器发射面；尝试调整增益设置；检查电缆连接。

9.3读数明显偏大或偏小

可能原因：声速设置不正确、换能器安装倾斜、水面波浪较大、附近有其他声源干扰。

解决方法：根据实际水温和盐度重新设定声速值；检查换能器是否垂直向下安装；选择风浪较小的时段测量；远离其他声学设备。

9.4回波信号弱

可能原因：水体中气泡或悬浮物过多、换能器老化、增益设置过低、测量深度超出仪器能力。

解决方法：选择水质较好区域测量；适当提高增益；检查换能器状态；确认水深是否在仪器量程范围内。

9.5显示数据跳动严重

可能原因：航速过快、安装位置水流扰动、电磁干扰。

解决方法：降低航速；将换能器移至船底更平稳位置；检查并远离电磁干扰源（如雷达、无线电发射设备）。

十、安全注意事项

严格按照仪器说明书操作，避免超量程使用

换能器入水前确保电缆连接牢固，防止脱落损失

大风浪或恶劣天气下应暂停测量，确保人员和设备安全

换能器不得空烧——严禁在空气中长时间发射超声波，以免损坏换能器

水下测量作业时应穿戴救生衣，遵守水上作业安全规范

船载安装时需专业人员操作，确保换能器与船体之间的水密性

不得随意拆卸换能器和主机，非专业维修可能导致设备损坏

雷雨天气应停止测量，断开电源并妥善保管设备
