便携式流速测量仪使用指南
一、概述
便携式流速测量仪是用于现场快速测量河流、渠道、管道等水体流速的便携设备，广泛应用于水文监测、防汛应急、环保督查、农田灌溉、市政排水、工业污水监测等领域。该设备体积小巧、重量轻便、电池供电，能够方便地对各类水体的流速进行现场测量。本指南旨在为用户提供从设备认知到日常使用的通用操作指导。
二、常见仪器类型及工作原理
便携式流速测量仪按工作原理主要可分为以下三类：
1.机械转子式流速仪
这是传统且应用较广的测量方式。其工作原理是：水流推动旋桨产生回转运动，内置信号装置根据旋转产生脉冲信号。通过测量时段T内记录的总转数R，利用公式v=a+b×R/T计算平均流速，其中a为仪器常数，b为旋桨水力螺距。传感器采用光纤导光，具有防水耐温、防爆、抗磁场和抗电器干扰等优点。测速范围一般为0.01—4.00m/s，测算误差不超过1.5%。其优势在于结构成熟、成本可控；局限性是需要涉水安装，在水草多或泥沙含量高的水域容易发生缠绕。
2.超声波多普勒流速仪
这类仪器基于声学多普勒效应原理，通过超声波换能器向水体发射超声波，接收水中悬浮颗粒或气泡散射的回波，利用频率变化（即多普勒频移）计算水流速度。测量点位于探头前方，不破坏流场，具有测量精度高、量程宽、响应速度快的特点，且无机械转动部件，不存在泥沙堵塞和水草缠绕问题。部分型号还集成了压力传感器、温度传感器和六轴陀螺仪，可同步获取水位、水体温度和安装姿态等多维数据。
3.雷达电波流速仪
这类仪器采用K波段雷达技术，通过向水面发射雷达波，接收水中悬浮颗粒反射的回波，利用多普勒频移计算水面流速。其显著特点是非接触式测量——测量人员无需接触水体即可完成测速，在远距离、高含沙量、有漂浮物或污水腐蚀性强的环境下具有明显优势。多数型号重量控制在700g以内，测速范围0.03—20m/s，防护等级可达IP67。
三、系统组成
一套完整的便携式流速测量系统通常包括以下部分：
流速传感器（探头）：核心测量部件，如旋桨式探头、多普勒探头或雷达探头
信号连接器/电缆：传递流速信号，确保数据稳定采集

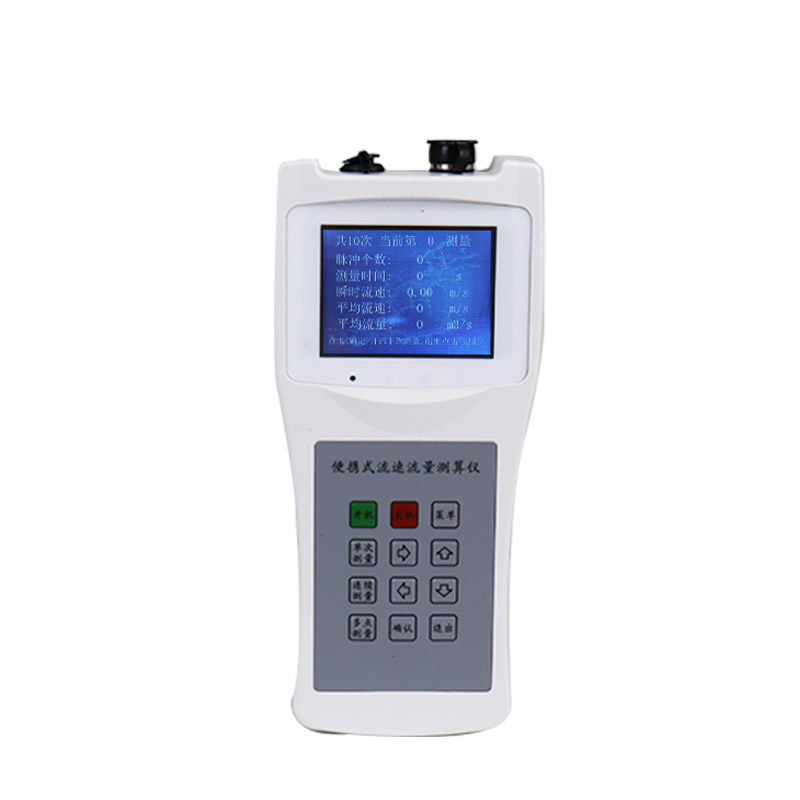

主机（流速测算仪）：搭载液晶显示屏和锂电池，集数据采集、计算与存储于一体
测杆（接触式设备）：用于将传感器固定并放入水中预定深度
充电器与数据线：用于设备供电与数据导出
便携箱：用于设备收纳和携带
四、测量前准备
4.1设备检查
每次使用前应完成以下检查：
确认电池电量充足（屏幕电量图标显示≥50%）
检查传感器外观完好（雷达探头无划痕、转子转动灵活）
检查连接线牢固无破损
清洁探头表面，避免污物影响信号发射
检查充电接口接触是否良好
对于接触式设备，用清水冲洗探头，去除泥沙（电极片不能划伤）
4.2环境评估
选择水流平稳、无漩涡的河段作为测量点，水面漂浮物少
避开强电磁干扰源（如高压线、通讯基站）
确认测量点有代表性，避开岸边干扰区
准备测绳、水位尺、记录工具等辅助器材
五、仪器安装
5.1接触式设备（转子式/多普勒式）
测杆组装：将测杆装配成套，把传感器固定在测杆预定水深位置上
方向调整：安装方向标，方向标的指向应与流速仪的轴向一致
入水操作：将传感器垂直吊入水中
水深定位：传感器置于目标水层深度，推荐在水下0.4～0.6倍水深位置
保持稳定：确保测量过程中传感器位置不发生偏移
电缆管理：电缆留有余量，严禁当作牵引绳使用
对于旋桨式流速仪，操作时需遵循“桨叶朝流、杆要垂直、每次清零、电缆放松”的原则。
5.2非接触式设备（雷达式）
固定方式：安装于三脚架或手持操作
距离控制：探头距水面0.3—40米
角度调整：与水流方向夹角控制在0至60度范围内
目标对准：将雷达探头对准待测水面，确保雷达波束发射方向与水流方向保持平行
六、系统设置与校准
6.1开机与连接
将传感器电缆插头牢固插入主机底部接口，确保防水密封圈完好
重要提示：传感器没有放入水中的情况下，不能打开便携式主机的电源开关，否则会烧毁传感器
长按电源键开机，进入主界面
根据需要选择中文或英文操作界面
6.2参数设置
设置系统时间（用于数据时间戳）
设置测量单位（如米/秒、厘米/秒等）
设置测量时间间隔
选择测量模式（单次/连续/多点）
对于转子式流速仪，需确认仪器常数a和b（出厂合格证上标注有这些参数）
输入断面参数（水深、宽度等），用于流量计算
6.3校准
校准是确保测量精度的关键环节。建议高频使用或恶劣环境下每6个月校准一次。
转子式流速仪校准：
检查旋桨转动是否灵敏——用手拿住旋桨轴，用嘴轻轻吹动桨叶，旋桨应灵敏转动，转动若干周后缓慢停止
缓慢增加流速，记录旋桨刚开始连续转动时的临界流速，启动速度应符合技术指标（通常不大于0.03m/s）
多普勒/雷达流速仪校准：
进行零点校准
确保水平角度补偿设置正确
定期检查设备的校准准确性
现场验证：同一测点重复测量3次，取平均值作为最终值。
七、操作流程
7.1启动测量
转子式流速仪：
将流速仪垂直插入水中，保持旋桨轴线与水流方向夹角≤5°
按“清零”键使转数归零
设置测流历时T（如60秒）
选择测量模式（单次/连续/多点）
按“测量”键启动，屏幕倒计时
倒计时结束自动显示流速v
多普勒流速仪：
将传感器稳定放入流体中，保持稳定避免晃动
选择“流速测量”或“流量测量”模式
启动测量，仪器开始工作并显示实时流速或流量值
雷达电波流速仪：
将雷达探头对准待测水面
扣动扳机键开始测量
数秒后屏幕显示实时流速数据
建议每次测量持续时间不少于60秒
7.2数据记录
每个测点测量2—3次，取平均值
同步记录测量时间、水位、水温等辅助信息
数据自动保存至设备内存
可通过U盘或数据线导出数据
7.3测量结束
关闭设备电源，避免不必要的电池消耗
取出设备，用清水冲洗传感器和测杆
用软布擦干
整理数据，排查异常值
将仪器及全部附件妥善保存于仪器箱内
八、维护与保养
8.1日常维护
清洁探头：每次使用后彻底清洗探头和其他与水接触的部分，去除沉积物、泥沙等杂质。淡水测量后用清水冲洗；海水测量后用自来水加中性洗涤剂浸泡5分钟，防止盐结晶
干燥处理：存放前确保设备完全干燥
外观检查：检查设备有无物理损伤
妥善存放：仪器箱放置于干燥通风的房间内
8.2定期保养
短期不用：拔掉插头（断开电源）保存
长期不用：三个月须充电一次
转子式设备：定期用0.1mm塞尺检查桨叶与轴套间隙，间隙大于0.3mm即应更换轴承
年度检定：在标准水槽中进行检定，误差超出标称精度时重新标定仪器常数
8.3注意事项
拆卸、清洗及安装仪器前，必须通晓仪器的结构和拆装方法，不准随便拆卸
避免流速仪受到碰撞，尤其是旋桨和尾翼部件
不要让传感器长时间暴晒
测量时不触碰传感器
九、常见故障与排除
9.1开机无反应
可能原因：电池电量耗尽、电源开关接触不良、主板供电故障。
解决方法：更换电池或连接外接电源；尝试长按电源键10秒强制重启。
9.2旋桨转动不灵活或卡顿
可能原因：轴承有污物、轴承磨损。
解决方法：检查旋桨转动情况，用嘴轻吹桨叶，应转动灵活、无摩擦或卡阻现象。如清洗无效，可能是轴承磨损，需更换轴承部件。
9.3数据显示异常或跳变
可能原因：管道内涡流、气泡或颗粒物干扰；电磁干扰。
解决方法：检查是否存在阻塞或异物；远离强磁干扰源；调整探头位置直到得到稳定读数。
9.4测量值偏小或偏大
可能原因：桨叶碰壁导致转数偏小；测杆倾斜导致流向与桨轴夹角过大；未清零导致残留转数。
解决方法：保持0.5倍桨叶直径以上距边壁；用罗盘或流向旗校准，使杆与流向平行；每次测量前清零。
9.5雷达流速仪无读数
可能原因：水面光滑、湍急度小，接收不到足够回波能量。
解决方法：选择有波浪或漂浮物的河段测量；调整仪器角度，确保雷达波束垂直照射水面。
十、安全注意事项
严格按照仪器说明书操作，不同型号仪器操作有差异
传感器未放入水中时不得开机（接触式设备会烧毁探头）
避免在暴雨、雷电等恶劣天气下测量
洪水期测量需系安全绳，三脚架底部加重物防倾倒
在河道、水库等涉水区域作业时应穿救生衣
避免在高温、低温、强磁场等极端环境下使用设备
不得随意拆卸设备或进行非授权的维修
