便携式流速流量仪使用指南

一、概述

便携式流速流量仪是一种用于现场快速测量明渠、河流、管道、排水沟等水体流速与流量的便携式检测设备。该仪器具备体积小巧、携带方便、操作简单、测量快速等特点，广泛适用于水文监测、环境保护、农田灌溉管理、市政排水管网检测、工业废水排放监测以及应急抢险现场查勘等领域。

在水文监测现场，水体流态复杂多变，便携式流速流量仪能够帮助工作人员快速获取断面流速分布和实时流量数据，为水资源调查、取水计量、排污监控和防汛决策提供及时可靠的基础数据支撑。

与传统固定式测流设备相比，便携式流速流量仪的核心优势在于即到即测、随测随走，大幅提升了野外作业和应急监测的工作效率。

本指南旨在为用户提供便携式流速流量仪从开箱验收到日常使用的通用操作指导。

二、系统组成

一套完整的便携式流速流量仪通常包括以下部分：

1.流速传感器：感知水体流动速度并将其转换为电信号。根据测量原理的不同，常见类型包括旋桨式流速传感器、声学多普勒流速传感器、电磁式流速传感器和雷达式流速传感器。其中旋桨式流速仪通过水流推动旋桨旋转产生信号，结构简单、成本较低；声学多普勒流速仪利用声波反射原理测量流速，适用于含沙量较低的水体；雷达流速仪可实现非接触式测量，适用于高洪期间或无法涉水测量的场景。

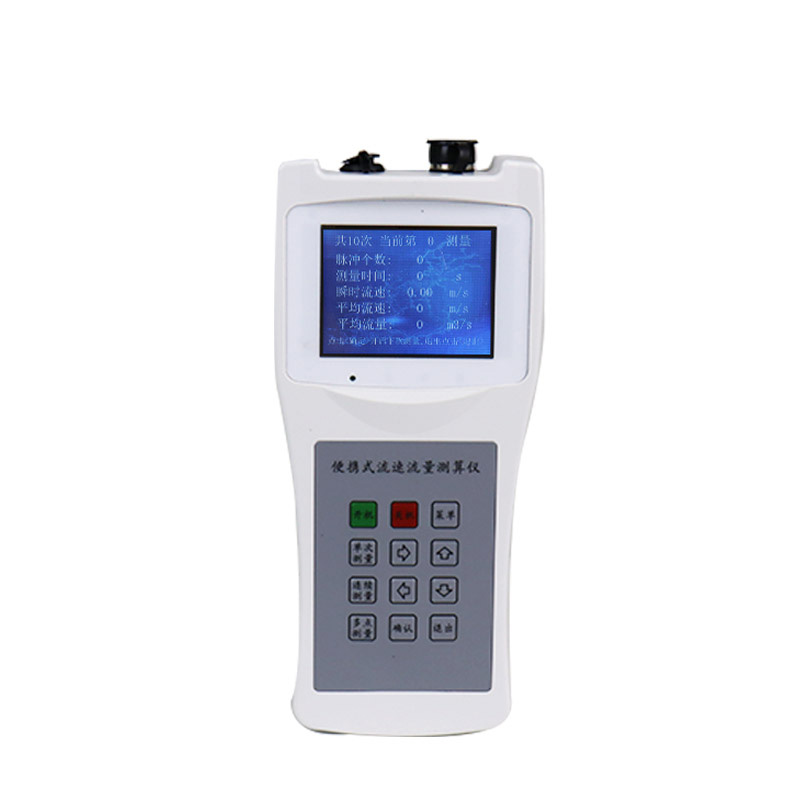

2.流量计算终端：接收流速传感器信号，结合用户输入的断面参数，通过内置算法自动计算断面流量。终端通常配备液晶显示屏，可实时显示流速、流量、累计水量等数据。

3.测流杆组件：用于将流速传感器固定并延伸至水体中指定测点位置。常见材质为不锈钢或高强度铝合金，长度可根据水深进行组合调节，部分型号配备可拆卸的测深尺。

4.数据存储与传输模块：用于存储测量数据和将数据导出至电脑或移动终端，常见方式包括USB数据线、蓝牙无线传输和SD存储卡等。

5.电源系统：为设备提供电力，通常采用可充电锂电池或干电池供电，续航时间应满足野外连续测量需求。

6.便携箱与附件：用于设备收纳和携带，附件通常包括充电器、数据传输线、备用零件、维护工具及使用说明书等。

三、测量前准备

3.1开箱检查

新设备或每次野外作业前，应进行以下检查：

打开便携箱，按照装箱清单逐一核对主机、传感器、测流杆、充电器、数据线等配件是否齐全。

检查主机外壳、传感器探头和测流杆有无明显磕碰、裂纹或变形。

检查传感器转动部件是否灵活，有无卡滞或异响。

检查主机屏幕有无裂痕，按键是否正常回弹。

接通电源，观察主机能否正常开机、屏幕显示是否清晰完整。

3.2电池准备

出发前确认电池电量充足，如电量不足应提前充满。

备用电池应妥善保管，防止短路和受潮。

长期未使用的设备，使用前应进行一次完整的充放电循环，以恢复电池活性。

3.3测前校准

仪器在首次使用或长期停用后重新启用时，应按照说明书要求进行校准：

旋桨式流速仪需进行转速与流速关系的系数校准。

声学多普勒流速仪需进行声速和温度补偿校准。

电磁式流速仪需在静水中进行零点校准，确保无流速时读数为零。

校准完成后应进行验证测量，确认数据在合理范围内方可开始正式作业。

四、测量操作流程

4.1现场选点与断面布设

测流断面选择：选择水流平顺、流线大致平行、断面形状稳定的河段作为测流断面。应避开弯道、回流区、死水区、跌水、水工建筑物以及有大量水草和漂浮物的河段。

断面测量：使用测深杆或测深仪测定断面水深分布，确定断面宽度。对于规则断面可直接测量宽度和平均水深；对于不规则断面应按一定间距测定多个水深点，绘制断面形状。

垂线布设：根据断面宽度和水深确定测流垂线的数量和位置。一般原则为：水面宽小于5米时不少于3条垂线，水面宽5至20米时不少于5条垂线，水面宽大于20米时应适当增加垂线数量。垂线间距应大致相等。

4.2测点布设与测速

测点垂向位置确定：垂线水深小于1米时，可采用一点法测速，测点设在水面下0.6倍水深处。垂线水深1至3米时，宜采用二点法测速，测点设在水面下0.2倍和0.8倍水深处。垂线水深大于3米时，宜采用三点法测速，测点设在水面下0.2倍、0.6倍和0.8倍水深处。

流速传感器入水：将流速传感器安装在测流杆端部，调整好迎水方向，使传感器正对来流方向。缓缓将测流杆放入水中至预定测点深度，避免搅动水流，待传感器稳定后开始测速。

测速时长：每个测点的测速时长不应少于60秒，以消除水流脉动对测量结果的影响。对于流速较缓的水体，应适当延长测速时间。

数据记录：主机自动记录各测点流速值，测量人员应同步记录测点位置、水深和时间等辅助信息。

4.3流量计算

在主机中输入断面形态信息，包括断面形状、断面宽度、垂线数量及各垂线处水深等参数。

主机按照流速面积法自动计算各垂线平均流速和部分面积流量，汇总得出断面总流量。

测量人员应现场复核输入参数是否正确，确认计算结果合理后方可保存数据。

4.4特殊场景测量

涉水测量：工作人员穿着防水裤或涉水裤进入水中进行测流，适用于水深较浅、流速较小的河道。测量时应注意站稳身体，防止滑倒，测流杆应与水流方向垂直。

桥上测量：在桥梁上将测流杆垂直放下进行测流，适用于水深较大或无法涉水的河道。操作时应注意安全，防止测流杆碰撞桥墩，同时注意桥上车辆通行安全。

非接触式测量：使用雷达流速仪在岸边或桥上对水面进行测流，适用于高洪期间、浊度较高或含有大量漂浮物的水体。测量时将雷达探头对准水面，保持适当角度，仪器自动读取表面流速。

五、数据管理与维护

5.1数据导出与存储

野外测量完成后，应及时通过USB数据线或蓝牙将主机内存储的测量数据导出至电脑或移动终端。

导出的数据应按照日期、测站名称和断面编号进行分类存档，避免数据混淆。

建议每次测量后打印或保存测量记录表，包括测量时间、天气状况、水位情况、断面参数、测量人员等信息。

主机内存储空间有限，定期清理已完成导出并确认无误的历史数据，防止存储空间不足影响后续测量。

5.2设备日常保养

1.传感器维护

每次使用后应及时用清水冲洗传感器，清除附着在探头和转动部件上的泥沙、水草等杂物。

旋桨式流速仪使用后应检查桨叶转动是否灵活，轴承有无进水或异物。

传感器长期不用时应保持干燥，存放在阴凉通风处。

2.测流杆维护

使用后擦干测流杆表面水分，检查连接螺纹有无锈蚀或损伤。

不锈钢测流杆可涂抹少量防锈油进行保护。

3.主机维护

保持主机外壳清洁，避免泥沙和水分进入按键缝隙和接口。

屏幕避免划伤和重压，清洁时使用柔软干布轻轻擦拭。

定期检查数据接口有无氧化或松动。

5.3电池保养

锂电池应避免完全放空后再充电，建议电量低于30%时及时充电。

长期存放时，应将电池充电至50%至70%之间，并每三个月进行一次充放电维护。

电池应存放在阴凉干燥处，避免高温和阳光直射。

若发现电池鼓包、漏液或续航明显下降，应及时更换新电池。

六、常见故障排查

1.开机无显示或屏幕异常

可能原因：电池电量不足、电池接触不良、主机故障。

处理方法：检查电池电量并充电；清洁电池触点和主机电池仓触点；若问题依旧，联系专业人员检修。

2.流速读数始终为零或数值明显偏小

可能原因：传感器未正确入水、桨叶卡滞、传感器连接线松动、传感器损坏。

处理方法：确认传感器完全浸没在水中且正对水流方向；检查桨叶转动是否灵活；检查连接线是否插紧；用清水冲洗传感器排除异物。

3.流速数据跳变过大

可能原因：水流中气泡或悬浮物干扰、传感器固定不牢、水流脉动剧烈、电磁干扰。

处理方法：排除水中气泡干扰；检查测流杆固定是否牢固；适当延长测速时长以平滑数据；远离强电磁场区域测量。

4.流量计算结果明显不合理

可能原因：断面输入参数错误、断面垂线布设不充分、测点位置误差。

处理方法：复核断面宽度、水深、垂线数量等输入参数；检查各垂线测点深度设置是否正确；重新测量断面形态并更新参数。

5.无法连接电脑导出数据

可能原因：数据线损坏、驱动程序未安装、接口接触不良。

处理方法：更换数据线；重新安装设备驱动程序；清洁接口触点并重新插拔。

七、安全注意事项

涉水安全：涉水测流时必须穿着救生衣，两人以上同行，严禁单人涉水作业。涉水前应探明河床情况，避开深坑、流沙和陡坎区域。

高洪测流：高水位和大流速期间应采用桥上测量或非接触式测量方式，严禁冒险涉水。

雷雨天气：雷雨天气禁止进行野外测流作业，应提前撤离至安全区域。

交通安全：在桥上或道路附近测量时应注意来往车辆，设置必要的警示标志，穿着反光背心。

设备防护：设备严禁跌落和碰撞，避免剧烈震动影响测量精度。传感器探头禁止敲击或用力弯折。

数据真实性：严禁伪造和篡改测量数据，所有测量记录应真实反映现场实际情况。

故障处理：设备异常时应立即停止使用，查明原因后再继续作业，不得带故障强行测量。

八、结语

便携式流速流量仪的正确操作和规范维护，是获取准确流速流量数据、保障水文监测质量的重要基础。用户应熟练掌握仪器的测量原理、操作流程和维护要点，严格按照本指南要求做好测量前准备、现场操作、数据管理和设备保养工作，确保仪器始终处于良好工作状态，为水资源调查、水文分析计算、防洪调度和环境保护等工作提供可靠的基础数据支撑。
