遥测终端机使用指南

一、产品概述

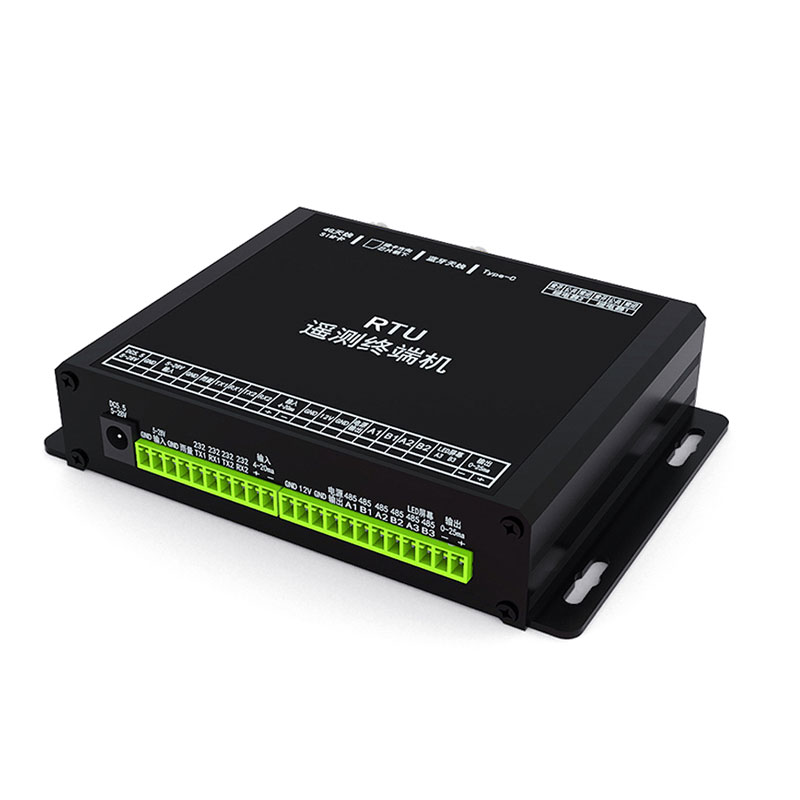

遥测终端机（RTU，RemoteTerminalUnit）是一种集数据采集、存储、控制与远程传输于一体的工业级远程监测终端设备。它通过集成传感器技术、低功耗设计和多通道通信，实现了现场数据的实时采集、处理与远程传输，广泛应用于水文水资源监测、水利工程安全监控、城市内涝预警、地质灾害监测、供水管网监测等领域。

遥测终端机具备数据采集功能，支持模拟量、开关量、数字量、图像等多种类型数据的自动采集与主动上报；支持GPRS、4G、5G无线蜂窝网络、以太网、短信、RS232、RS485等多种通信方式，并可选用NB‑IoT或北斗通信；配备丰富的外部接口，包括RS232、RS485、ADC模拟量输入、开关量输入、继电器输出、脉冲接口等；内置大容量数据存储空间，可存储多年的采集数据；支持远程参数配置和远程程序升级，可通过平台或短信方式进行管理；支持多中心通信，可同时与多个后台服务器通信，数据可同时上报至省、市、县级管理平台；具备断电、断网续传和数据自动补发功能，保证数据完整性；采用工业级设计，宽温工作范围在零下35摄氏度至75摄氏度之间，宽压输入为5伏至35伏，具备防潮、防雷、防电磁干扰能力。

二、开箱与检查

收到设备后，按以下步骤进行开箱检查：

为安全运输，设备经过合理包装，开箱后请保管好包装材料，以便日后转运使用。对照装箱单检查包装内容是否齐全，一般包括设备主机一台、通信天线、电源适配器、通信线缆、接线端子若干、保修卡和合格证。检查设备外观和结构是否完好，无损坏或变形。检查设备的规格和型号是否符合订货要求。

三、安装指南

3.1安装前的准备

明确遥测终端机需要监测的参数类型，如水位、雨量、流量、水质、温度、压力等，以及安装位置和数据传输方式。选择易于访问、安全稳定的位置，设备箱应安装于远离强腐蚀、强电磁等恶劣环境的位置。使用无线传输方式时，应选择无线信号较好的位置。准备必要的安装工具和材料，如螺丝刀、扳手、电缆、支架等。

3.2安装步骤

固定设备时，根据现场条件选择合适的安装方式，可采用立杆安装或挂耳安装。立杆外径通常为70至150毫米。使用合适的支架将遥测终端机牢固固定，确保设备稳定可靠。设备外壳通常设有接地口，安装时应注意可靠接地。

连接传感器和设备时，根据需要将各类传感器连接到遥测终端机的对应接口上，确保连接牢固可靠，注意接口类型和线序的正确性。

连接电源时，将遥测终端机的电源线连接到稳定的电源上，确保电源电压和电流符合设备宽压5伏至35伏的要求，并避免电源波动或干扰。太阳能供电场景下，需正确连接太阳能板和蓄电池。

安装天线时，连接4G或5G通信天线和WiFi天线，确保天线接头拧紧无松动，天线应放置在信号良好的位置。

如使用蜂窝网络通信，将SIM卡正确插入设备卡槽，注意方向，设备同时支持13位物联网卡和11位手机卡。

3.3安装注意事项

安装过程中应遵守相关安全规范和操作规程，确保人身和设备安全。避免设备暴露在潮湿或水淋环境中。使用合适的工具和材料，避免损坏设备或影响性能。

四、配置与调试

4.1配置方式

遥测终端机支持多种参数配置方式：通过PC端串口配置，使用RS232串口线将RTU配置串口与PC的串口连接，在PC上运行配置工具软件进行参数配置；通过移动端APP配置，利用蓝牙接入遥测终端机进行参数设置；通过远程平台配置，登录监测管理平台对在线设备进行远程参数配置；通过短信方式远程配置参数。

4.2串口配置基本步骤

打开配置工具软件，在左下角选择正确的串口号、波特率以及校验位。打开串口，选择参数配置页面，点击重新加载，然后给网关通电，等待设备进入配置状态。操作流程必须正确，先点击重新加载，再给设备通电。

4.3通道参数配置

通道参数配置即采集参数的相关设置，需根据传感器实际接入的硬件接口来设置。主要参数包括：

采集开启：当前通道的采集开关，关闭即不启用该通道的采集功能。

数据采集时间：主动采集数据的时间间隔。

数据存储时间：按设置的时间间隔存储数据。

采集数据精度：采集数值的显示精度。

上电延迟：传感器由RTU供电时，通电后延迟采集的时间。

上报间隔：定时上报数据的时间间隔。

采样要素：采样要素的名称。

采集单位：数据的单位，如厘米、米、立方米每秒等。

对于使用ModbusRTU协议的传感器，需根据传感器的寄存器地址配置相应的读取命令。

4.4通信参数配置

配置中心地址，填入需要连接的中心服务器IP地址与端口号。可选择多个中心服务器，实现多中心同时传输。使用专网卡时，需配置APN及用户名密码等信息。配置完成后，点击保存参数，最后重启RTU使配置生效。

4.5报警参数配置

可根据实际需求设置各通道的报警参数：

报警上限值：数据超过上限时发送报警。

报警下限值：数据低于下限时发送报警。

报警阀值：两次采集数据差值超过阀值时发送报警。

报警抓拍间隔：发生报警时摄像头拍照的时间间隔。

报警联动类型：设置数字量输出或继电器输出等联动方式。

4.6调试要点

调试前需准备相应工具，常用调试工具包括万用表、串口调试助手等。调试过程中应重点关注网络连通性测试，确保设备与服务器通信正常；传感器数据采集的准确性和实时性；电源模块输出电压是否符合要求。

五、日常操作

数据查看与导出：历史数据可通过RTU配置管理工具本地下载查看，PC通过RS232串口接入RTU设备，通过配置软件将数据读取出来，保存为Excel表格文件。

远程操作：管理平台可发送召测指令，RTU立即将当前实时数据上报给平台；可查询终端某一时段的历史数据；支持平台远程控制摄像头拍照，图片通过GPRS或4G传输至平台；支持对采集数据进行人工置数并上传至管理平台。

状态监测：遥测终端机具备电池电压上报功能，可在每次数据传输中将电源电压值发送给监测管理平台，便于远程掌握设备供电状况。

六、维护保养

定期检查遥测终端机的外观、结构和连接线缆，确保其处于良好状态。定期清洁设备外壳和表面，检查设备散热情况，确保其在正常温度范围内运行。定期备份重要数据，检查数据的准确性和完整性。定期关注软件更新情况，及时进行升级，新版本可能包含漏洞修复和性能优化。加强安全防护措施，如设置强密码、定期更换密码、限制访问权限。定期检查天线连接是否牢固、天线是否完好。

对于蓄电池供电的场景，应定期检查电池状态。当电池老化导致电压下降时，设备可能无法正常工作。如发现电压异常下降，应及时检查充电装置和蓄电池，必要时进行更换。

七、常见问题与排查

无法进入配置界面时，检查操作流程是否正确，应先点击重新加载再给设备通电；检查串口线是否完好、接线是否正确；检查USB转串口线通信是否正常，可更换USB口或更换转接线测试；检查电脑串口号是否设置正确，是否有其他软件占用该串口；检查接线是否存在线序错乱或接触不良。

Online灯不亮表示无法联网，检查SIM卡是否插好，重新插拔一次；检查SIM卡是否被锁定，物联网卡通常有机卡绑定功能，机卡分离后可能被锁定，需解绑；检查SIM卡是否欠费或停机；检查天线是否连接正确、天线是否完好；将设备移至信号良好的区域，重启后重试。

数据采集异常时，检查设备电源是否接通；检查传感器连接是否正常，接口是否正确；检查通道参数配置是否正确；检查设备主板和供电电路有无异常。

通信失败时，检查通信线路是否畅通；确认服务器端口是否正确、服务是否正常运行；检查SIM卡状态和网络信号强度；如为程序错误或组帧表丢失，需重新调整程序或重新下传参数。

八、安全注意事项

安装和维护过程中注意用电安全，避免短路或过载。室外安装时应做好防雷接地措施。避免设备暴露在潮湿或水淋环境中。严格遵循操作规范，避免带电插拔线缆。如遇到无法解决的故障，及时联系厂家或专业技术人员协助处理。

九、结语

遥测终端机作为远程监测系统的核心设备，其正确安装、合理配置和规范维护对于保障系统稳定运行至关重要。建议使用和维护人员定期参加相关培训，不断提高操作技能和维护水平。
