雨量实时监测系统使用指南

一、系统概述

雨量实时监测系统是一种集降雨量自动采集、数据传输、存储分析与预警发布于一体的综合监测设备。系统广泛应用于气象预报、防汛抗旱、水文水资源监测、农业灌溉管理、城市排水系统监控以及地质灾害预警等领域。

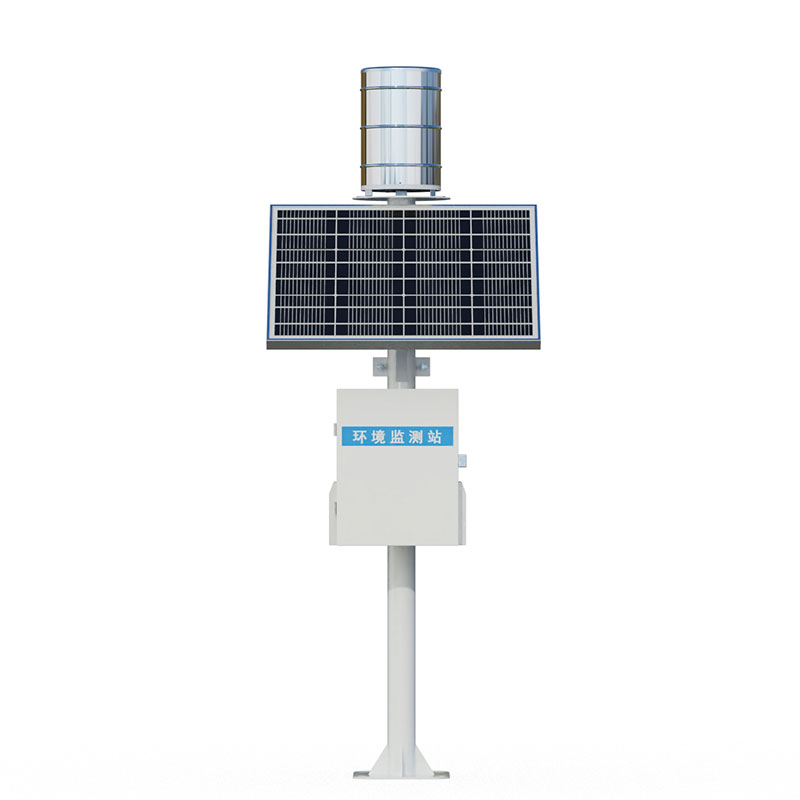

典型的雨量实时监测系统由以下部分组成：

雨量传感器：完成降雨量到电信号的转换，常见类型包括翻斗式传感器和压电式传感器。

数据采集器：记录并转换降雨量数据，支持本地存储。

通信模块：实现数据远程传输，支持4G、GPRS、NB‑IoT、北斗以及LoRa等通信方式。

供电系统：包括太阳能电池板、蓄电池或市电适配器。

数据平台：云端软件或本地监测中心，用于数据接收、显示、分析和预警。

二、安装与部署

1. 选址要求

安装位置的选择直接影响数据的代表性和准确性，应遵循以下原则：

空旷平坦：周围无高大建筑物、树木、广告牌等遮挡物，障碍物距离应大于其自身高度的两倍以上。

避开强风区：避免安装在屋顶边缘、风口或峡谷地带。

远离振动源：避免靠近公路、大型机械等振动场所。

方便维护：预留维护通道，便于定期清洁和检查。

信号覆盖：对于无线传输型号，确保安装位置处于运营商信号覆盖范围内。

2. 设备安装

基础施工：开挖基础坑，尺寸建议为40厘米×40厘米×50厘米，浇筑混凝土，预埋地脚螺栓或法兰盘。

立杆安装：待混凝土固化后安装立杆，立杆直径可选用76毫米或89毫米，高度为1.2米至1.5米，调整垂直度后紧固。

传感器安装：将传感器底座安装在支架平台上，通过水平调节螺钉进行调平。翻斗式雨量传感器必须处于水平状态，否则会导致测量误差。承雨口应保持水平，以保证雨水均匀流入且无渗漏。

线路连接：按照说明书正确连接传感器、数据采集器、通信模块等设备的线路，确保连接牢固、无松动。

供电连接：太阳能机型需确保太阳能板干净无遮挡，蓄电池接线无氧化；市电机型检查供电稳定。

3. 开机与初始化

闭合机箱总电源开关，采集终端及传感器依次上电，等待3至5分钟整机自检。查看本地显示屏确认无故障告警，包括低电压、信号中断、传感器异常等，同时确认实时雨量累计数值正常刷新，通信模块显示联网成功。终端时钟误差超过30秒应立即校时，保证数据时间戳精准。

三、系统配置

1. 基本参数设置

传感器类型：设置与安装的雨量传感器相匹配。

采样频率：根据实际需求选择数据采集的间隔。

分辨率选择：翻斗式传感器常见的分辨率有0.1毫米、0.2毫米、0.5毫米和1.0毫米等。

数据上报周期：常规可设为5分钟或15分钟，汛期可加密至1分钟。

站点信息：录入站点编号、流域、位置名称、运维人员信息等。

2. 报警阈值设置

设置雨量报警阈值，当降雨量超过或低于设定值时，系统自动报警。可根据暴雨、大暴雨等不同等级设置分级告警。预警方式包括声光报警、短信通知和APP推送等。

3. 通信测试

完成配置后，手动触发一次上报报文，登录后台平台确认数据正常接收，无丢包、乱码。

四、数据查看与使用

1. 实时数据查看

用户可通过多种终端查看实时雨情数据：

电脑端：登录数据接收平台，包括网页或软件，查看实时数据、历史曲线以及当前降雨强度。

手机APP：通过移动端应用随时随地查询实时降雨数据。

本地显示屏：部分设备配备高清液晶显示屏，可直接查看当前日期时间及雨量值。

2. 数据内容

系统实时监测的关键参数包括：

实时降雨强度

瞬时雨量

小时雨量

日累计雨量

降雨起止时间

本场降雨总量

3. 数据分析

使用监测软件可以对采集到的数据进行分析和处理，生成降雨趋势图、降雨波动图和统计信息等。支持历史数据查询、报表导出等功能。设备内置大容量存储芯片，可自动存储长期气象数据。

五、日常维护

1. 定期检查

定期检查监测站的设备状态和数据质量，确保设备正常运行。检查内容包括：

雨量计：承雨口、防虫网、漏斗无树叶、泥沙、鸟粪堵塞；设备水平气泡居中，支架螺栓无松动。

供电系统：太阳能板干净无遮挡；蓄电池接线无氧化、机箱防水密封完好。

通信天线：垂直无弯折，无遮挡、无锈蚀破损。

2. 清洁保养

定期清洁雨量传感器和其他设备部件，确保传感器的准确性和灵敏度。注意设备的防水、防尘和防雷措施。

3. 校准测试

定期进行设备校准，可通过注水试验等方式验证传感器精度。雨量计注水试验时，匀速向承雨口缓慢注水以模拟标准雨强，如果实测值与理论值误差超过4%，需要清理翻斗、重新调平或更换传感器。

六、常见问题与处理

故障现象	可能原因	处理方法
无雨量数据	雨量筒堵塞、干簧管故障	清理雨量筒；更换干簧管
数据缺失或异常	传感器故障、通信中断、电源问题	检查传感器表面是否有遮挡物，如树叶、积尘，清理后重启设备；测试通信模块信号强度，更换SIM卡或调整天线位置
通信中断	信号弱、SIM卡欠费、模块故障	检查天线连接，确认信号覆盖；检查SIM卡状态
数据偏差大	传感器未调平、翻斗堵塞	检查设备水平状态；清洁翻斗机构
供电异常	太阳能板遮挡、蓄电池老化	清洁太阳能板；检测蓄电池电压，12V系统正常值为12.4至12.8伏

七、安全注意事项

登高作业时佩戴安全帽、安全带。

河道、水库涉水作业穿救生衣。

雷雨天气禁止开盖检修、触碰传感器与天线。

不要在台风、暴雨等恶劣天气中进行设备操作。

八、结语

合理使用和管理雨量实时监测系统，可以实现对降雨量的有效监测和数据收集，为气象预报、防汛决策、水资源管理等领域提供重要数据支撑。建议用户定期关注系统运行状态，及时进行维护保养，确保设备长期稳定运行。
