便携式流速测算仪使用指南

一、产品概述

便携式流速测算仪是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的便携仪器。它将流速传感器与电子计数功能合二为一，具有体积小、重量轻、操作简便、无需外部电源等特点，适用于无电源、大断面、频繁移动的测量场景。

便携式流速测算仪广泛应用于灌区量水、市政排口监测、河道巡测、洪水应急测流、环保水质调查等领域。根据工作原理的不同，主要分为旋桨/旋杯式机械流速仪、多普勒超声波流速仪、雷达流速仪和电磁式流速仪等类型。

二、系统组成

一套完整的便携式流速测算仪系统通常由以下部分组成：

1. 流速传感器（探头）

核心测量部件，常见类型包括：

旋桨式流速传感器：由水流推动旋桨旋转，内置信号装置产生转数信号，通过计算单位时间内的转数得出流速。旋桨式结构简单、成本低、适合含沙量较大的水体。

多普勒超声波传感器：利用声学多普勒效应，向水中发射超声波，通过测量反射波的频率偏移计算水流速度。适用于含有微小气泡或悬浮颗粒的液体。

雷达式传感器：非接触式测量，通过雷达波反射测速，适用于无法接触水面的场景。

电磁式传感器：基于法拉第电磁感应原理，适用于管道、暗渠等场景。

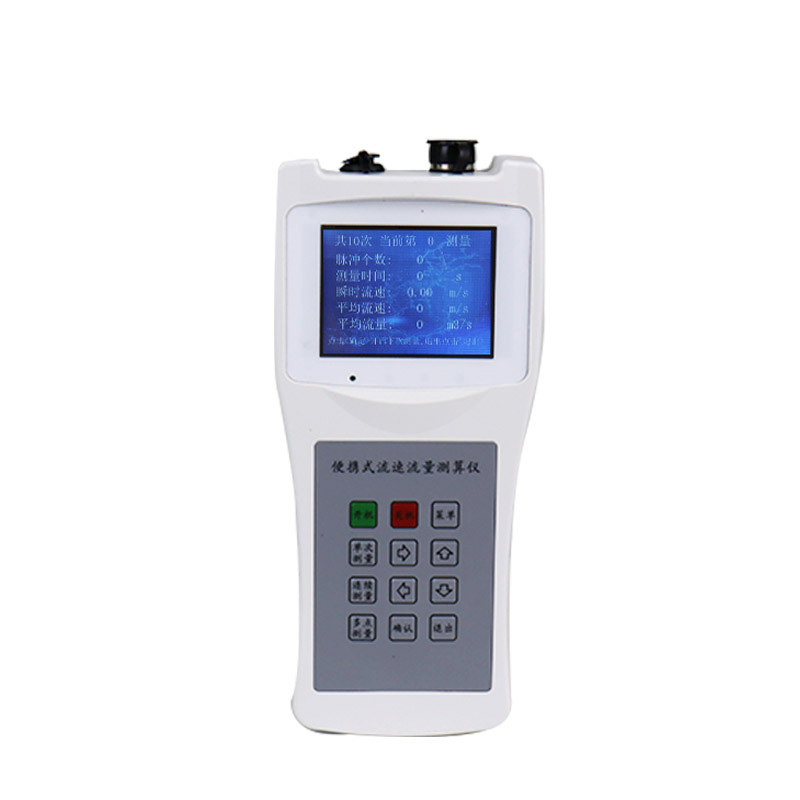

2. 流速测算仪（主机）

负责接收传感器信号、进行计算处理并显示结果。主机通常配备液晶显示屏、操作按键，内置微处理器和存储单元。部分型号支持数据存储、蓝牙传输等功能。

3. 测杆

用于将传感器定位至测量点。通常为碳纤维或铝合金材质，长度1.2~3.0米，可伸缩，便于不同水深和断面的测量。

4. 信号连接线

用于连接传感器与测算仪主机，传输脉冲信号或数字信号。电缆长度通常为5米左右，具有抗拉能力。

5. 充电器与电池

主机内置可充电电池（如DC8.4V），充满后可连续工作40小时以上。

6. 仪器箱

全套仪器通常置于高级铝合金密码箱内，方便携带和储存。

三、安装指南

3.1 开箱检查

收到设备后，应首先核对包装清单，确认以下物品齐全：流速测算仪主机、流速传感器、测杆、信号连接线、充电器、使用说明书、合格证等。不同型号配件可能存在差异，具体以实物为准。

3.2 设备组装

便携式流速仪使用时需按以下步骤组装成一体：

将测杆各节依次连接，根据测量水深确定测杆总长度。

将流速传感器（旋桨头）安装在测杆前端，确保安装牢固。

将信号连接线的一端连接传感器，另一端连接测算仪主机。

检查各连接部位是否紧固，信号线是否有缠绕或受力。

3.3 现场布设

测点选择：

选择水流平稳、无明显漩涡或障碍物的区域进行测量。

测量河流流速时，通常将传感器放置在中泓线附近。

传感器周围应避开漩涡和岸边干扰区。

旋桨式流速仪测量时，桨叶应保持距边壁0.5倍桨直径以上。

传感器入水：

将组装好的仪器垂直插入水中。

旋桨式流速仪：桨叶箭头必须朝向上游方向，测杆保持垂直。

多普勒式流速仪：探头与水流方向垂直。

确保传感器完全浸没于水中，避免贴近河床或水面产生涡流干扰。

3.4 通电测试

安装完成后进行通电测试：

按下电源键开机，观察屏幕是否正常显示。

检查电池电量是否充足。

轻轻拨动旋桨或晃动传感器，确认主机能接收到信号。

四、参数配置

4.1 基本参数设置

根据实际测量需求，在主机上配置以下参数：

测量单位：选择流速单位（米/秒、厘米/秒等）。

测量历时（T） ：设置单次测量的时间长度，通常可设为5~600秒。测量历时越长，结果越稳定。

仪器常数：旋桨式流速仪需输入出厂标定的K值（桨叶水力螺距）和C值（流速仪常数）。

测量模式：选择单次模式、连续模式或多点模式。

4.2 测量模式选择

单次模式：设置测量历时后按“测量”键，仪器自动计时并显示流速。适合单点快速校核或渠道验收。

连续模式：仪器按设定时间间隔自动循环测量并连续输出数据。适合排口夜间监测等需要长时间连续观测的场景。

多点模式：在断面上按等间距选取多个测点分别测量，末点结束后自动计算断面平均流速。

4.3 参数保存

完成所有参数设置后，保存配置。部分型号支持将多组测量数据存储在内部存储器中。

五、日常操作

5.1 测量前准备

电量检查：确认电池电量充足（屏幕电量图标显示≥50%）。

设备检查：检查传感器外观有无损伤，旋桨转动是否灵活。

清洁探头：清洁传感器表面，避免污物影响信号发射。

清零：每次测量前长按“清零”键，确保转数归零。

5.2 测量操作

以旋桨式流速仪为例，标准操作流程如下：

安装定位：将旋桨箭头朝上游方向，测杆垂直插入水中，桨叶完全浸没。

归零：长按“清零”键，确认转数R=0、历时T=0。

设时：按“设置”键，输入测量历时T（如60秒）。

选模式：选择“单次/连续/多点”模式。

启动：按“测量”键，屏幕开始倒计时。

读数：倒计时结束，屏幕自动显示流速值v。

存储：按“保存”键，数据自动记录（含序号和时间戳）。

收杆：先关闭电源，再拔出桨头，防止撞击变形。

5.3 多点测量与流量计算

为获得断面平均流速和总流量，通常需在断面上按等间距选取多个测点进行测量：

在断面起点处记录起点距。

按等间距依次移动测杆至各测点。

每个测点按上述测量操作记录流速。

末点结束后，仪器自动计算断面平均流速。

流量计算公式：Q = V̅ × S（S为断面面积）。

5.4 数据查看与导出

测量完成后，可通过以下方式处理数据：

在主机屏幕上查看当前和历史测量数据。

通过数据线将数据传输至计算机。

部分型号支持蓝牙传输至手机或平板。

数据可导出为Excel等常见格式，便于后续分析和报告编制。

5.5 测量结束

按下电源键关闭仪器，避免不必要的电池消耗。

从水中取出传感器和测杆。

断开信号连接线，拆卸测杆各节。

六、维护与保养

6.1 日常清洁

每次使用后必须及时清洁设备：

淡水测量：用清水冲洗流速仪和测杆，并用毛巾擦干后存放。

海水/污水测量：用自来水加中性洗涤剂浸泡5分钟，防止盐分结晶或腐蚀。

传感器清洁：使用柔软的布或软毛刷去除附着物，避免使用硬物或腐蚀性清洁剂。电磁式流速仪的电极片不能划伤。

6.2 电池维护

短期不用时，应拔掉电源插头断开电源。

长期不用时，每三个月须充电一次。

长期存放时，建议保持半电量存放，避免电池漏液损坏电路。

6.3 定期检查与校准

月度检查：用0.1mm塞尺检查桨叶与轴套间隙，若间隙>0.3mm应及时更换轴承。

年度校准：每年至少进行一次计量校准。建议在0.3、0.8、1.5m/s的标准水槽中进行检定，若误差超过±1%，需重新标定仪器常数并写入芯片。

零点校准：将仪器放置在平稳、无振动的环境中，确保传感器不受任何外力干扰，按照说明书要求启动校准程序，调整至零位。

6.4 存放注意事项

设备应存放在干燥通风处，避免镜头或传感器受潮发霉。

避免阳光直射和高温环境。

长期水下作业后，需定期清除探头上的藻类或贝类附着物。

流速仪的保养、拆洗应参照流速仪说明书进行。

6.5 维护记录

建立设备维护档案，详细记录每次维护的日期、内容、发现的问题及处理措施，为设备运行评估和故障分析提供依据。

七、常见故障及排除

7.1 开机无显示或无法启动

可能原因及解决方法：

电池电量不足：检查电池电量，及时充电。

电池接触不良：检查电池连接是否牢固。

按键失灵：检查按键是否有异物卡滞或损坏。

7.2 流速读数为零或明显偏小

可能原因及解决方法：

传感器未浸没：确保传感器完全浸入水中，避免贴近河床或水面。

旋桨卡滞：检查旋桨转动是否灵活，是否有异物缠绕。

信号线断线：检查信号连接线是否完好，接口是否松动。

桨叶方向错误：确认旋桨箭头朝向上游方向。

电缆受力：信号电缆应留有余量，严禁当作牵引绳使用。

7.3 数据跳变或不稳定

可能原因及解决方法：

水流波动大：选择水流稳定断面重新测量。

测杆晃动：保持测杆垂直稳定，避免人为晃动。

探头位置不当：调整传感器位置，避开漩涡区。

电磁干扰：避开强电磁干扰区域。

7.4 读数偏差较大

可能原因及解决方法：

桨叶碰壁：保持距边壁0.5倍桨直径以上距离。

测杆倾斜：实际流向与桨轴夹角不应超过10°，用流向旗校准。

未清零：每次测量前必须长按“清零”键。

仪器常数错误：核对输入的K值和C值是否与出厂合格证一致。

零点漂移：进行零点校准。

7.5 探头连接异常

故障表现：显示器提示“探头连接异常”或无法显示流速数据。

解决方法：检查探头与主机的连接线，重新插紧并旋紧固定螺母。如线缆损坏应及时更换。

八、注意事项

专业操作：设备的安装、维护、操作应由经过培训的专业技术人员进行。

测量方向：旋桨式流速仪测量时，桨叶箭头必须朝向上游，测杆保持垂直。

测量位置：选择水流平稳、无明显漩涡的区域，传感器完全浸没于水中。

每次清零：每次测量前必须长按“清零”键，确保转数归零。

电缆保护：信号电缆应留有余量，严禁拉扯或作为牵引绳使用。

环境适应：尽量避开强电磁干扰区域，避免在雷雨天气长时间户外操作。

供电安全：使用配套充电器充电，确认电压匹配。

清洁保养：每次使用后必须用清水冲洗并擦干，防止腐蚀和堵塞。

定期校准：每年至少进行一次计量校准，确保测量精度。

妥善保管：使用后及时断电，将全套仪器归置于仪器箱内，防止磕碰和受潮。
