测深仪使用指南

一、概述

测深仪是一种用于测量水体深度的专用仪器，广泛应用于水利工程、海洋调查、航道测量、水文测验、水库库容测量、渔业资源调查及潜水员作业等多个领域。通过发射声波信号并接收反射回波来计算水深，测深仪可帮助使用者准确了解水下地形情况。

测深仪种类较多，常见类型包括单波束回声测深仪、多波束测深系统、手持式超声波测深仪及全数字变频测深仪等。不同类型仪器的工作原理和操作方法有所差异，但通用的使用规范和维护要求具有一致性。本指南适用于各类测深仪的基本操作、安装使用及日常维护，用户在使用前应仔细阅读并妥善保管。

二、设备组成与工作原理

2.1 设备基本组成

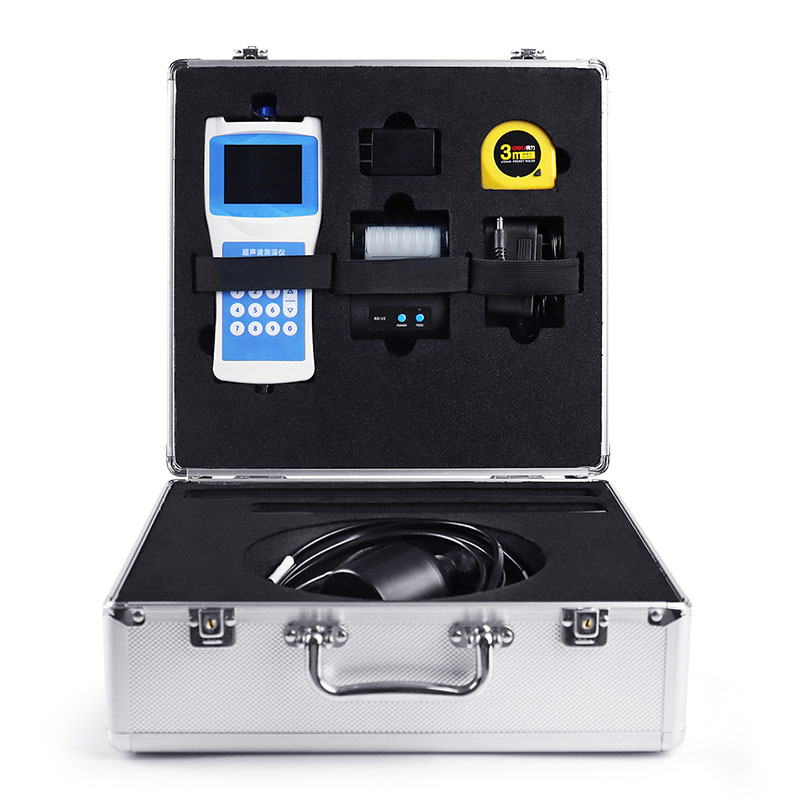

测深仪通常由主机即控制单元、换能器即传感器或探头、连接杆或固定支架、信号电缆以及供电系统组成。主机集成处理器、显示屏及控制面板，负责信号处理、数据显示与操作控制。换能器安装于水下，负责发射超声波信号并接收回波。连接杆或固定支架用于将换能器固定并送入水中指定位置。信号电缆连接换能器与主机，传输发射与接收信号。供电系统采用内置电池或外接电源，为设备提供电力。

部分型号还配备GPS或北斗定位模块、姿态传感器以及声速剖面仪等辅助传感器，实现高精度定位和动态补偿。设备通常配有专业数据采集与后处理软件。

2.2 工作原理

测深仪是一种利用声波反射原理测量水深的仪器。超声波能在均匀介质中匀速直线传播，遇到不同介质面时产生反射。

测量时，将超声波换能器放置于水面之下或水下一定位置。换能器向水底发射高频超声波脉冲，声波在水中以约1500米每秒的速度传播。当声波遇到水底或障碍物时发生反射，部分能量返回并被换能器接收为回波信号。仪器根据超声波在水中的固定声速和超声波从发射到接收的时间间隔，自动换算出水深。计算公式为水深等于声速乘以时间间隔再除以二。

全数字变频测深仪在此基础上增加了多频自适应功能，可根据水深自动切换频率，浅水用高频提高分辨率，深水用低频增强穿透力。仪器还采用数字信号处理器去除杂波，增强真实回波信号。

三、使用前准备

3.1 设备检查

使用前应对设备进行全面检查：仔细阅读仪器的用户手册，了解仪器的具体功能、操作指南和注意事项；检查设备主体及各部件是否完好无损；确认主机、换能器、电缆连接正常；检查电池电量是否充足，若电量不足需及时充电或更换电池，若使用外部电源需确认电源连接稳定；检查换能器表面是否清洁，无污垢、藻类附着；核对设备参数设置，确保符合当前测量需求。

3.2 工具与材料准备

根据测量任务准备以下工具和材料：连接杆或固定支架；信号电缆及备用电缆；电源适配器或备用电池；记录工具如记录本、笔或电子记录设备；若需与GPS配合使用，准备RTK设备及相关连接线缆。

3.3 测量环境评估

测量前应对现场环境进行评估：选择水面相对平静、水流缓慢的地点进行测量，以减少外界干扰；了解水域的温度、盐度、浑浊度等情况，这些因素会影响声波传播速度；确认测量区域无强电磁干扰源，以免影响设备正常工作；对于便携式测深仪，应选择便于操作人员安全作业的位置。

四、安装指南

4.1 换能器安装

换能器的正确安装是确保测量精度的关键。

对于船载测深仪，换能器应安装在船体底部或特定位置，确保其与水面保持垂直。安装位置应尽量远离船舶的推进系统和舵叶，以减少噪音或干扰。同时应避开船头位置，防止气泡对测深性能产生影响。建议将换能器安装在龙骨上或离龙骨1米以内的位置。换能器需安装在船只吃水线以下的位置。

对于手持式或便携式测深仪，使用时将换能器直接放入水中即可。安装和应用中需要保证传感器探头与水面保持垂直安装。

4.2 安装注意事项

换能器需垂直浸入水中，避免气泡附着在探头表面。安装位置需保证探头与水底之间无其他固体遮挡，否则会产生干扰信号。安装、应用时应避开漂浮物及水草生长处，传感器探头应避免受到水中漂浮物的撞击。

如果水中悬浮物容易黏附在探头表面，建议安装自清洗系统以保持探头表面清洁，或进行定期的维护清洁。传感器探头浸没深度推荐为20厘米左右，此距离可根据河水流动速度快慢加大或减小。探头距池壁距离最少为50厘米。

测深仪在安装过程中必须确保电源稳定、接线正确。安装前应检查电源电压是否符合设备要求，避免因电压不稳定或接触不良造成设备故障。接线时应使用专业电缆，确保电缆与仪器之间的连接牢固可靠，避免电缆受到过度弯曲或挤压。在浅水区宜采用测深杆或测深锤辅助测量。

五、操作流程

5.1 参数设置

操作前需完成以下参数设置：输入当地声速值，可通过声速仪实测或查表获取，测深仪应具备水温声速改正功能，可通过人工测定水温再预置合适的声速挡来实现；根据水深情况选择合适的量程；根据需求设定测量单位，如米或英尺；设置发射功率、增益、采样率等参数；根据需要设置水深报警阈值。

5.2 开机与校准

打开测深仪电源，进入测量模式。仪器启动后进入自检程序。如果仪器需要校准，按照说明书中的指引完成校准步骤，常见的校准项目包括零点校正、温度补偿等。校准是确保测量准确性的重要步骤。

5.3 测量操作

第一步，放置仪器。将测深仪放置在测量位置。对于手持式仪器，保持稳定握住测深仪的中间部位，确保测深仪的前端盖垂直进入水中；对于固定式仪器，确保安装牢固。

第二步，开始测量。按下测量按钮或通过屏幕菜单启动测量过程。仪器自动发射超声波并接收反射信号。在测量过程中需保持船体或仪器平稳，避免剧烈晃动或碰撞，以免影响测量精度。

第三步，读取数据。观察显示屏上的实时数据，测深仪会即时显示当前水深、最大水深、最小水深等信息。对于需要多次测量的场景，应进行多次测量并取平均值，以提高准确性。

第四步，移动测量。根据需要调整仪器位置，进行多点测量，以获得更全面的数据。对于船载测深仪，应保持船只匀速航行，仪器自动记录水深、位置及时间数据。

第五步，结束测量。完成所有测量点后，停止测量并关闭仪器。如有必要，将测量数据保存到内存卡或通过数据线传输到计算机。

5.4 操作注意事项

换能器必须完全浸入水中，在空气中设备不工作。浅水区应避免高速航行，防止尾流产生气泡影响信号。避免在船只加速、减速或转向时进行关键数据采集。高盐度或低温水域需修正声速，浑浊水体可能降低回波强度。若出现无回波或数据跳变，检查换能器是否浸没、是否有强干扰源。手持式测深仪测量完成后需拿到空气中打开开关清零，再放入水中进行下一次测量。

六、数据记录与处理

6.1 数据记录

测量时应完整记录以下信息：测量时间与地点；测点位置及坐标；实测水深数据，包括最大水深、最小水深、平均水深等；水位、水温、盐度等环境参数；仪器型号及参数设置。

6.2 数据处理

测量完成后，可将采集到的数据通过专业软件进行处理和分析。常用后处理步骤包括：通过USB或SD卡导出原始数据；使用配套软件进行潮位校正、轨迹平滑、水深滤波等处理；生成等深线图、三维地形模型或航道疏浚报告；在已知深度点进行对比测量，确保误差在允许范围内。

七、维护保养

7.1 每次使用后

每次使用后应立即对设备进行清洁维护：用清水彻底冲洗换能器表面，去除附着的泥沙、藻类等杂质；用清洁的软布或毛巾擦干设备表面水分；检查电缆接头防水性能；将仪器放入专用的保护盒内，存放在干燥通风的地方，避免受潮或碰撞。

7.2 定期维护

建议按以下周期进行定期维护：

维护周期	维护内容
每次使用后	清洁换能器表面，防止生物附着
每月	检查电缆、插头、电源等连接状况
每季度	检查设备运行状态，确认各项功能正常
每6-12个月	进行全面性能检测与校准

7.3 存放要求

仪器应存放在干燥、通风的场所，远离高温和腐蚀性物质。长期存放时需取出电池，以防电池漏液损坏仪器。仪器箱上不应堆放重物。定期检查设备状态，长期不使用时建议定期通电。

八、常见故障及处理

故障现象	可能原因	处理方法
无数据显示	电源故障、换能器连接不良、发射频率与水体不匹配	检查电源和换能器连接，确认参数设置正确
回波信号弱或无回波	换能器未完全浸没、气泡附着、发射功率不足	检查换能器浸没状态，增大发射功率或调整增益，避开气泡密集区域
数据跳变或不稳定	电磁干扰、设置问题、信号传输故障	确保设备可靠接地，在信号较好的位置重新定位或调整设置
数据漂移	姿态传感器未校准、GPS信号不稳定	重新校准姿态传感器，检查GPS信号稳定性
测量误差过大	声速设置错误、换能器安装角度不当	校正声速参数，检查换能器垂直度
深度显示不正常	回波信号中断、换能器故障	检查换能器及连接线路

九、安全注意事项

设备应由经过培训的专业人员操作。在水中操作时注意个人安全，避免触电或其他意外伤害。雷雨、大风等恶劣天气禁止进行测量作业。避免在暴雨、雷电等恶劣天气下进行测量。操作时注意防滑、防触电。在特定水域使用时，需遵守当地法律法规。避免设备受到机械碰撞或摔落，测深仪一般不具备防震功能。野外使用时应采取防雷措施，必要时在仪表上方搭遮阳棚，避免日光直射和雨淋。

十、结语

测深仪是水文测量、航道勘测和海洋工程等领域不可或缺的重要工具。正确规范的安装操作、科学合理的参数设置以及定期的维护保养，是确保测量数据准确可靠和设备长期稳定运行的关键。使用人员应熟练掌握各类测深仪的操作规程，严格遵守安全规范，并根据实际测量环境合理优化参数。使用过程中如遇问题，应及时联系设备供应商或专业技术支持人员进行处理。
