遥测终端RTU使用指南

一、概述

遥测终端RTU是水文水资源监测系统中实现数据采集、处理、存储、传输与控制的核心设备。RTU被部署在远离控制中心的现场监测站点（如河道、水库、泵站、雨量站等），负责与各类传感器、执行器直接交互，构成监控系统最前端的感知与控制单元。其核心使命是将分散的、模拟的物理信号转化为集中的、数字化的可用信息，并执行远程控制命令，从而实现对广域分布监测站点的无人化或少人化管理。

RTU可广泛应用于水文监测、水资源管理、水环境监测、山洪灾害预警、水库安全监测、大坝安全监测、智慧城市及智慧水务等领域。设备集数据采集、存储、显示、控制、报警及传输等综合功能于一体，同时支持GNSS定位功能。RTU作为水文数据采集与传输的核心设备，其程序稳定性直接关系到水文测报工作的高效开展。

本指南适用于遥测终端RTU的安装、配置、操作、维护及日常使用，用户在使用前应仔细阅读并妥善保管。

二、设备组成

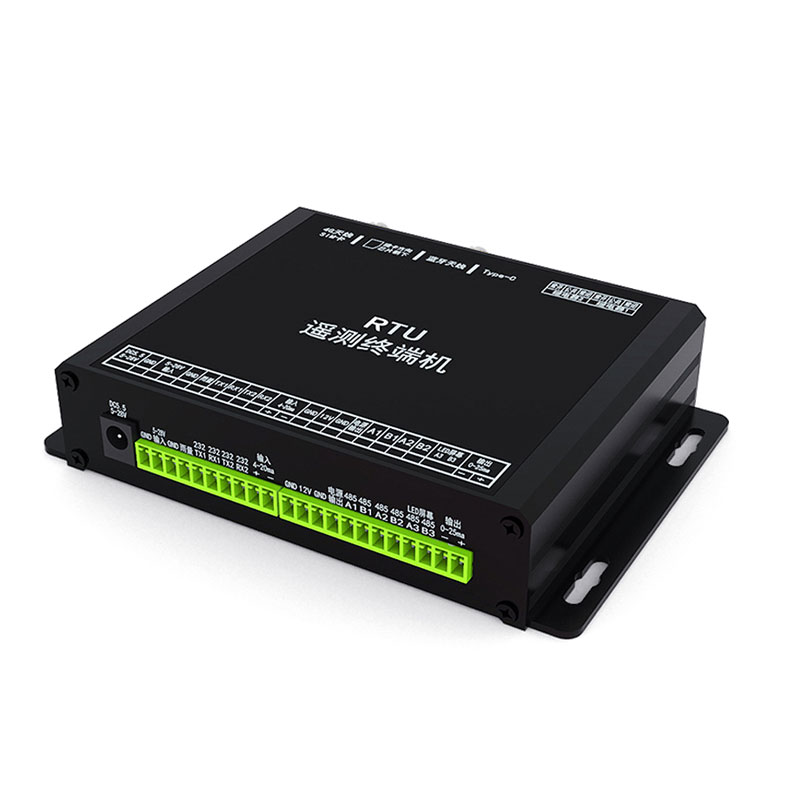

遥测终端RTU通常由以下部分组成：

组成部分	功能说明
主机（RTU核心单元）	集成处理器、存储器及各类接口，负责数据采集、处理与传输
通信模块	支持4G/5G、GPRS、NB-IoT、LoRa、北斗等通信方式
天线（4G天线、WiFi天线等）	用于无线信号收发
电源适配器	为设备供电
串口线/数据线	用于设备连接与调试
接线端子	用于传感器与RTU的电气连接

部分型号还配备以太网接口（千兆WAN/LAN口）、RS232/RS485串口、ADC模拟量接口、DI数字量接口、继电器输出接口及脉冲计数接口等。设备采用工业级设计，通过EMC测试，适用于恶劣室外环境，采用耐高低温材料（工作温度范围-35℃至75℃），具备宽压输入（5V-35V）以及超强的防潮、防雷、防电磁干扰能力。

三、工作原理

RTU的工作原理可分解为一个持续运行的“感知—思考—通信—行动”闭环系统。

数据采集（感知）是整个过程的第一步。RTU通过其丰富的输入/输出模块连接各类现场设备：模拟量输入用于采集连续变化的物理量，如水位、温度、压力、流量、电压、电流等；数字量/开关量输入用于采集离散的状态信号，如设备启停状态、阀门开闭、报警触点等；脉冲计数输入用于流量计、雨量计等设备；数字通信接口（如RS-232、RS-485）用于直接读取智能仪表数据。

数据处理与存储（思考）是核心环节。采集到的原始信号通过模数转换器转换为数字信号，并进行量纲换算（如将电压值转换为实际的水位值）。中央处理器执行预设的逻辑运算、滤波处理（消除干扰）、非线性校正等，并将处理后的数据与预设阈值进行实时比较，一旦越限立即触发报警。处理后的数据暂存于RAM中供实时使用，同时保存在非易失性存储器（Flash）中，用于历史数据追溯或通信中断时的数据补报。设备内置固态存储器容量可达8MB以上，可存储10年以上采集数据。

数据通信（传输）负责将处理后的信息上传至监控中心，同时接收来自中心的指令。RTU按照特定的通信协议（如Modbus RTU、水文监测数据通信规约SL651、水资源监测数据传输规约SZY206等）将数据打包成帧，通过无线公网（4G/5G/GPRS/NB-IoT）、以太网或北斗等通信方式发送出去。

四、安装指南

4.1 安装前准备

开箱检查：打开设备包装，核对设备清单所列部件是否齐全。检查设备外观是否完好，各接口有无损坏。确认天线、电源适配器、串口线、接线端子等配件完整无缺。

选址要求：RTU应安装在监测站点公网信号相对良好的位置。安装位置应选择干燥、通风、避光处，远离高压电线及强电磁干扰源。若采用立杆安装方式，应将RTU安装于立杆上合适高度处，并确保设备固定牢固。对于环境遮挡严重（如地下、密闭空间）、信号微弱的区域，应将设备移至开阔、信号良好的位置。

工具与材料准备：安装前应准备螺丝刀、扳手等安装工具；SIM卡（根据通信制式选择对应的物联网卡）；天线（4G天线、WiFi天线等）；电源线及接线端子；防水密封材料；万用表等检测仪器。

4.2 安装步骤

第一步，安装SIM卡。关闭设备电源，打开SIM卡槽，将SIM卡按照正确方向插入卡槽，确保插紧到位。注意物联网卡通常有机卡绑定功能，机卡分离后可能被锁定。

第二步，连接天线。将4G天线、WiFi天线等分别连接到设备对应的天线接口上，确保天线接头拧紧，无松动、脱落现象。天线应尽量远离金属遮挡物，以保证信号质量。

第三步，连接传感器。根据传感器类型和接口要求，将水位计、雨量计、流量计等传感器通过RS232/RS485串口、模拟量接口或脉冲接口与RTU正确连接。接线时应严格按照设备接口说明进行操作，注意线序正确。

第四步，连接电源。将电源适配器连接至RTU的电源接口，确认电源电压在设备允许范围内（通常为5V-35V宽压输入）。

第五步，设备固定。将RTU主机固定于安装支架或设备箱内，确保安装牢固。对于室外安装，应注意设备的防水防尘措施。

第六步，接地与防雷。按照设备要求完成接地连接，确保设备有效接地。在雷雨多发地区，应安装防雷装置以保护设备安全。

4.3 安装注意事项

所有涉及设备插拔、参数修改的操作，需先关闭设备电源，避免带电操作造成设备短路或参数丢失。安装作业应由专业人员操作，雷雨及大风天气禁止安装作业。天线应避免弯折或损坏，信号线不应过度拉扯。设备安装完成后应检查各连接处是否牢固、密封是否良好。若设备仍在质保期内，请勿自行拆卸设备，以免影响质保服务。

五、配置与调试

5.1 配置方式

RTU支持多种参数配置方式，用户可根据实际需求选择：通过专用配置软件连接RTU进行参数设置；部分型号支持通过设备自带的键盘界面进行本地配置；通过后台管理平台远程修改RTU参数；通过短信指令远程配置设备参数。

5.2 配置工具操作步骤

使用配置工具软件进行参数设置的一般步骤如下：

第一步，打开配置工具软件，在左下角选择正确的串口号、波特率以及校验位。

第二步，打开串口，选择“参数配置”页面，点击“重新加载”。

第三步，给RTU通电，设备进入配置状态。

第四步，进行通道参数配置。根据传感器实际接入的硬件接口进行设置。先选择需要配置的通道，开启采集开关，设置数据采集时间间隔（范围0-65535秒）、数据存储时间间隔等参数。采集回来的数值可设置精度倍数后再显示和上报。采样要素的名称可根据实际需要自定义。

第五步，配置通信参数。在中心地址参数中填入需要连接的中心服务器IP地址与端口号。RTU支持多中心通信，可同时与多个后台服务器进行通信，监控数据可同时上报省、市、县级水文管理平台。使用专网卡时，还需配置APN和用户名密码等信息。

第六步，配置报警参数。设置当前通道采集数据的超阈值报警和联动功能，包括报警上限值、报警下限值、报警阈值等。

第七步，保存参数并重启。配置完成后，点击“保存参数”，最后重启RTU使配置生效。

5.3 调试与验证

配置完成后，应对设备进行调试验证：观察设备指示灯状态，确认电源灯、网络灯、在线灯等指示正常；检查设备是否成功注册网络，能否正常连接至中心服务器；验证传感器数据能否正常采集并上传至监测平台；模拟报警条件，测试报警功能是否正常触发；检查数据上报间隔是否符合设定参数。

六、运行模式与功能说明

6.1 工作模式

RTU通常具备以下工作模式：

定时采集模式：按照预设的时间间隔自动采集传感器数据；

触发采集模式：当检测到外部触发信号（如雨量计数脉冲）时进行数据采集；

预警加报模式：当采集数据超过预设阈值时，自动触发加报；

休眠模式：在无数据传输任务时进入低功耗状态，以节省电能。

6.2 主要功能

数据采集功能：支持模拟量、开关量、数字量及图像数据的自动采集与主动上报。

数据存储功能：支持本地大容量数据存储，可存储10年以上的采集数据。在通信中断时自动保存数据，网络恢复后进行补报，保证数据的完整性和连续性。

数据传输功能：支持GPRS/4G/5G无线蜂窝网络、以太网、短信、RS232/RS485等多种通信方式，可选NB-IoT、LoRa、北斗等。支持多中心同时传输，可同时与多个后台服务器通信。

远程控制功能：接收平台下发指令，远程控制现场设备（如阀门、闸门等），支持供电状态检测，实时了解设备供电情况。

远程管理功能：支持远程参数配置（平台配置方式和短信配置方式）、远程程序升级。

报警功能：当采集数据超过预设阈值时，自动发送报警信息至监控中心。

定位功能：可选内置高精度GPS模块，实时上报站点位置信息。

七、日常使用与数据监测

7.1 日常运行检查

日常使用中应定期检查以下内容：观察设备指示灯状态是否正常（电源灯、运行灯、网络灯、在线灯等）；确认数据能否正常上传至监测平台；检查传感器连接是否牢固，有无松动或脱落；查看设备供电是否稳定，电池电压是否正常。

7.2 数据查看与管理

用户可通过以下方式查看和管理监测数据：登录管理平台（Web端）查看实时数据、历史数据及趋势图表；通过手机APP随时随地查看监测站点数据；通过平台远程查询实时数据或时段数据；在需要时通过设备界面或平台进行人工数据录入。

八、维护保养

8.1 日常维护

定期清洁设备外壳及接口，保持设备清洁干燥；检查天线连接是否松动，天线是否有破损；检查SIM卡状态，确认无欠费、无停机；检查各连接线缆是否有破损、老化现象；定期检查设备运行日志，发现异常及时处理。

8.2 定期维护

建议按以下周期进行定期维护：

维护周期	维护内容
每月	设备清洁、连接线缆检查、指示灯状态确认
每季度	SIM卡状态检查、通信信号强度测试、传感器数据校准
每6-12个月	设备全面性能检测、参数校验、固件版本检查与升级

8.3 存放要求

仪器应存放在干燥、通风的场所，远离高温、潮湿和腐蚀性物质。长期不使用时，应定期通电检查设备状态。

九、常见故障及处理

故障现象	可能原因	处理方法
设备无法开机	电源未连接、电池电量耗尽	检查电源连接，确认供电正常
Online灯不亮	SIM卡未插好、卡欠费停机、信号弱、服务器参数错误	重新插拔SIM卡，确认卡状态，检查信号环境，核对服务器IP和端口
数据不上传	通信模块故障、服务器异常、参数配置错误	检查网络状态，确认服务器运行正常，核对配置参数
数据异常	传感器故障、接线松动、参数设置错误	检查传感器及连接线，校准参数
进不了配置界面	操作流程错误、串口线故障、串口号被占用	确认先点“重新加载”再通电，检查串口线和USB转串口，更换USB口测试
信号不稳定	天线问题、所处环境信号遮挡严重	检查天线连接和完好性，将设备移至开阔区域

十、安全注意事项

设备应由经过培训的专业人员安装、配置和维护。所有涉及设备插拔、参数修改的操作，需先关闭设备电源，避免带电操作造成设备短路或参数丢失。雷雨、大风等恶劣天气禁止进行安装及室外维护作业。设备应避免机械碰撞和摔落。设备应可靠接地，在雷雨多发地区应安装防雷装置。排查过程中请做好操作记录，便于后续故障复盘及工程师排查。若设备仍在质保期内，请勿自行拆卸设备，以免影响质保服务。

十一、结语

遥测终端RTU作为水文水资源监测系统的核心设备，承担着数据采集、处理、传输与控制的关键任务。正确规范的安装、科学的参数配置、合理的运行管理以及定期的维护保养，是确保RTU长期稳定运行、保障水文监测数据准确可靠的关键。使用人员应熟练掌握设备的操作规程，严格遵守安全规范，并做好日常维护记录。使用过程中如遇问题，应及时联系设备供应商或专业技术支持人员进行处理。
