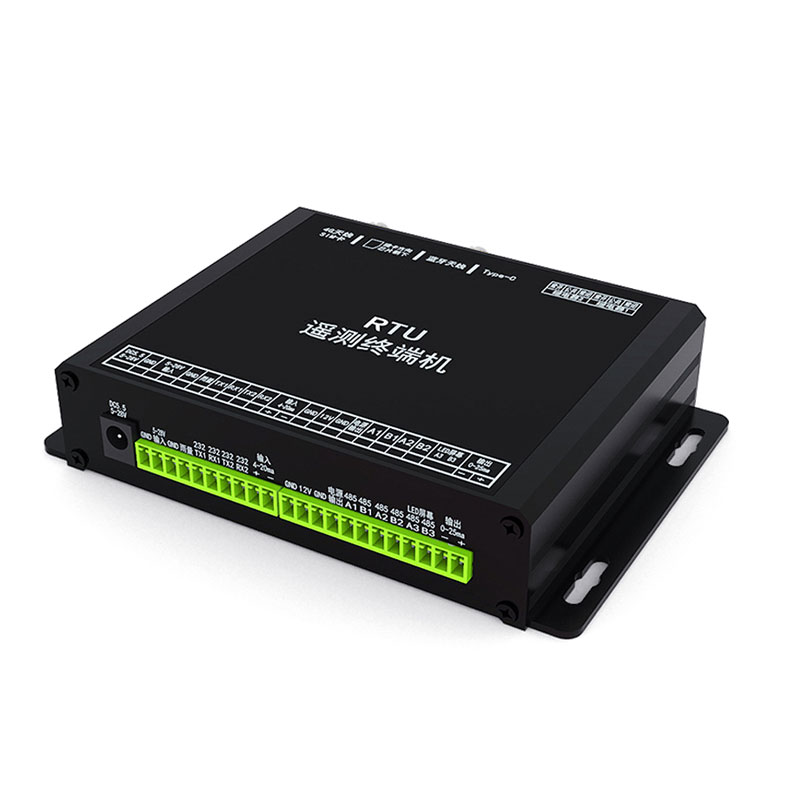

遥测终端RTU校准
1. 概述
遥测终端（RTU）是水文水资源、环境监测及水利工程自动化系统中的核心数据采集与传输设备。它负责采集各类传感器信号（如水位、雨量、流速），进行模数转换、逻辑处理及远程通信。RTU的测量准确性直接影响系统数据的可靠性。校准工作主要针对其模拟量输入通道、脉冲量计数精度、数字通信接口及电源管理功能进行验证与调整，确保其在野外长期运行中的计量性能符合设计要求。
2. 校准前准备
2.1 设备检查
检查RTU外壳防护等级是否符合IP标准，确认密封胶圈无老化、壳体无破损。
检查接线端子排，确认螺丝无滑牙，导电片无氧化或烧蚀痕迹。
检查SIM卡槽、天线接口及电源接口的连接可靠性。
上电检查设备自检程序，确认液晶显示屏（如有）及指示灯状态正常。
2.2 标准器与工具
电信号标准源：高精度多功能校准仪（可输出标准电压、电流及脉冲信号），准确度等级不低于RTU模拟量输入等级的3倍。
通信测试设备：串口调试助手、网络分析仪、频谱分析仪、标准接地电阻测试仪。
环境测试设备：恒温恒湿箱、可调稳压电源（精度0.5级及以上）。
辅助工具：数字万用表、绝缘电阻测试仪、螺丝刀套装。
2.3 环境要求
环境温度：20℃±5℃，相对湿度：45%～75%。
电源电压：220V AC ±10%（或根据设备额定电源设定）。
校准现场应无强电磁干扰，接地良好。
3. 校准项目与方法
3.1 模拟量输入通道校准
针对RTU的4-20mA电流输入或0-5V电压输入端口进行校准。
零点校准：使用标准源输出4mA（或0V）信号，接入RTU对应通道。读取RTU内部采样值，计算与标准值的偏差。若偏差超限，通过配套配置软件调整零点偏移参数。
量程校准：选取量程的0%、25%、50%、75%、100%五个点（如20mA、5V等）。逐点施加标准信号，记录RTU显示值。绘制校准曲线，计算线性度误差。
绝缘电阻：断电状态下，使用500V兆欧表测量各输入端子与外壳之间的绝缘电阻，应大于20MΩ。
3.2 脉冲量输入校准
适用于连接雨量计、涡轮流量计等设备。
使用标准频率源输出标准脉冲信号（如0.5Hz、1Hz、10Hz、100Hz）。
记录RTU在单位时间内的累计脉冲数。
计算计数误差：误差 = （RTU计数值 - 标准计数值）/ 标准计数值 × 100%。
3.3 数字通信接口测试
串口通信：通过RS232/RS485接口发送标准Modbus指令，检查RTU响应帧的格式正确性、数据完整性和校验码准确性。
网络通信：通过Ping命令测试网络连通性，使用TCP/UDP测试工具验证数据包收发成功率。
无线传输：在屏蔽室或开阔场测试GPRS/4G/NB-IoT模块的发射功率、接收灵敏度及误码率。
3.4 电源与环境适应性测试
电源适应性：调节稳压电源，使输入电压在标称电压的80%～120%范围内波动，检查RTU能否正常工作及测量数据是否出现跳变。
功耗测试：在休眠模式和工作模式下，分别串联电流表测量整机功耗，验证是否满足低功耗设计要求。
数据存储：触发RTU的固态存储功能，写入满容量数据后进行读取校验，检查数据丢失率。
4. 数据处理与结果判定
4.1 误差计算
引用误差： γ = A 满量程 A 读 −A 标 × 100%
基本误差：取各校准点引用误差绝对值的最大值。
回程误差：同一校准点上，正行程与反行程读数之差的绝对值。
4.2 结果判定
模拟量输入的基本误差应不超过±0.5%FS（具体视等级而定）。
脉冲量计数的相对误差应不超过±0.1%。
通信误码率应低于 10 −6。
绝缘电阻应符合GB/T 5080相关标准。
4.3 校准证书
证书应载明：
RTU型号、出厂编号、生产厂家、固件版本号。
标准器名称、型号、编号及检定有效期。
各通道校准数据、修正参数及校准曲线。
电源电压影响测试结果。
校准结论、建议复校日期及校准人员签章。
5. 现场联调与安装恢复
校准完成后，将RTU与现场传感器（水位计、雨量计等）连接。
进行全链路联动测试：模拟现场工况，检查传感器信号经RTU采集、处理后上传至中心站的全过程是否通畅。
检查防雷模块状态，确认接地引线连接牢固。
密封接线口，恢复设备防护盖，并将设备运行状态切换至“自动监测”。
6. 维护与周期管理
日常维护：每月远程检查一次RTU在线率及电池电压；每季度现场巡查一次接线端子紧固情况。
校准周期：一般建议每12个月进行一次现场功能检查，每24个月返厂或送实验室进行一次全面校准。
故障处理：若现场发现数据持续异常，首先检查传感器，其次检查RTU通道参数设置，必要时立即送检。
7. 安全注意事项
开箱及接线操作前，必须切断所有外部电源。
带电插拔通信模块（如SIM卡、通信板）可能导致设备损坏，须在断电状态下操作。
使用防静电腕带接触RTU主板及集成电路，防止静电击穿。
野外登高作业安装RTU时，需系好安全带，并有专人监护。
