地埋式水位监测设备使用指南

一、概述

地埋式水位监测设备是一种安装于地面以下的智能化水位监测仪器，主要用于城市道路积水、地下空间水位、低洼地带积水等场景的实时监测。设备采用地埋式安装方式，不占用地面空间，具有隐蔽性好、抗碾压、耐腐蚀等特点，可广泛应用于智慧城市建设、城市内涝预警、防汛排涝等领域。

本指南适用于地埋式水位监测设备的安装、配置、使用及日常维护，用户在使用前应仔细阅读并妥善保管。

二、设备组成与工作原理

2.1 设备组成

地埋式水位监测设备通常由以下部分组成：

组成部分	功能说明
水位传感器（探头）	实现水位数据的采集与探测
数据采集与传输模块	接收传感器数据并通过无线网络上传
供电系统	内置电池供电，电池通常为3.6V锂亚电池
防水外壳	采用304不锈钢材质，防护等级达到IP68

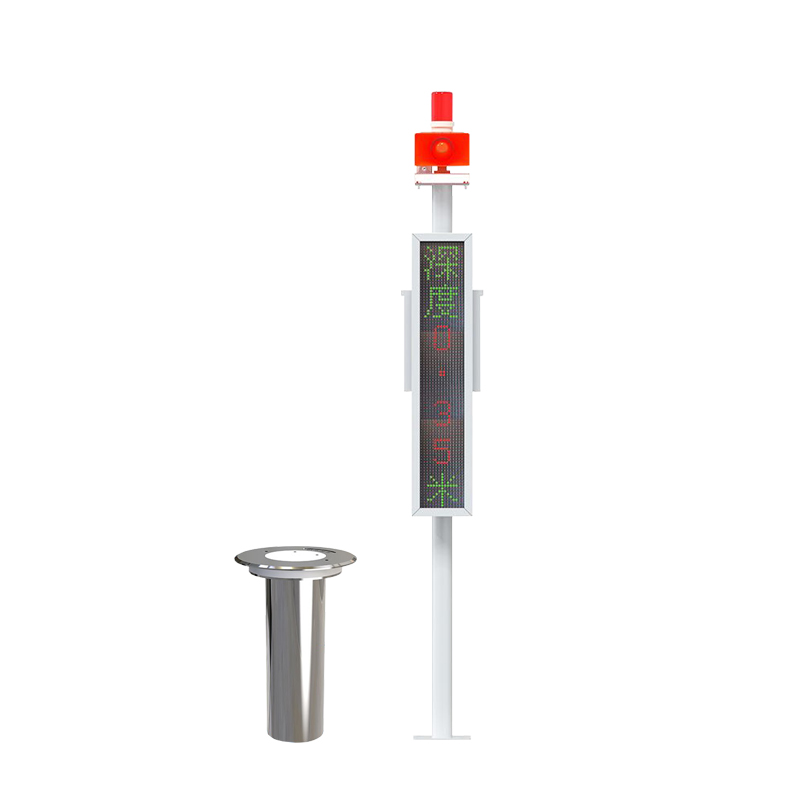

部分设备采用一体化设计，将传感器、采集终端、通信模块等集成于一体；也有分体式设计，水位传感器埋于地下，监测主机安装于附近灯杆或支架上。

2.2 工作原理

地埋式水位监测设备主要基于液介式超声波传感技术或静压式压力传感技术进行水位测量。以超声波原理为例，设备通过超声波探头向水面发射超声波信号，根据信号从发射到接收水面回波的时间差，结合声波在介质中的传播速度，计算出当前液位高度。

设备内置温湿度补偿模块，可消除环境因素干扰，确保数据稳定可靠。

三、安装指南

3.1 安装前准备

选址与勘查

选择具有代表性的监测点位，避开强电磁场、污染源及水流紊动剧烈区域。城市道路积水监测应选择低洼易积水路段；地下水监测应选择能真实反映区域水位情况的井位。同时需确认设备安装位置下方无地下管线、电缆等障碍物。

工具与材料准备

安装前应准备以下工具和材料：开挖工具包括电镐和铁锹等，水平尺和卷尺，填充材料如细沙或水泥砂浆，防水密封材料，以及万用表等检测仪器。

设备检查

检查设备外观是否完好，各部件是否齐全。检查电池是否完好、电源是否正常。连接设备进行通电测试，确认传感器工作正常且通信模块信号正常。

3.2 安装步骤

第一步，开挖安装孔。在选定的监测点开挖与设备尺寸匹配的安装孔即基坑，确保孔壁垂直、底部平整。常见设备尺寸为高度约187毫米，腔体直径约60毫米，顶部圆盘直径约120毫米。

第二步，放入设备。将地埋式水位监测设备垂直放入安装孔内，注意保持设备方向正确。关键要点是确保设备顶部保持水平，以免影响测量精度。

第三步，固定设备。向安装孔内倒入填充物，如细沙或水泥砂浆，将设备固定牢固。填充时应分层压实，确保设备不松动、不倾斜。

第四步，安装监测主机。对于分体式设备，监测主机应安装于监测点附近的灯杆或支架上，安装应牢固可靠。主机安装位置应选择干燥、通风、避光处，远离高压电线。

第五步，清洁与验收。安装完成后，清洁设备表面，防止砂浆、水泥等覆盖传感器。检查设备水平度、牢固度，确认各项指标符合要求。

3.3 安装注意事项

安装作业应由专业人员操作，雷雨及大风天气禁止安装作业。水位传感器上表面应与地面保持同一水平面。安装空隙必须填满填实，防止设备松动甚至脱离坑洞。避免传感器底部渗水孔被泥沙、水泥等覆盖。设备顶部盖板应与地面平齐，避免影响通行或遭受车辆碾压。

四、设备配置与调试

4.1 参数配置

多数地埋式水位监测设备支持通过手机APP进行无线配置。配置步骤如下：下载并安装设备配套APP；打开手机蓝牙功能；在APP界面中选择连接设备，输入配对密码进行连接；连接成功后，进行参数设置，包括终端地址与目标地址端口、报警阈值、数据上传间隔以及其他工作参数。部分设备还支持通过Web端或微信小程序查看数据。

4.2 调试与验证

配置完成后，观察设备是否按设定参数正常工作。验证数据能否正常上传至监测平台。模拟积水状态，测试报警功能是否正常触发。检查通信信号强度，确保数据传输稳定。

五、日常使用与数据监测

5.1 运行模式

地埋式水位监测设备采用低功耗设计，在不同状态下运行模式不同。无积水状态时，设备处于低功耗休眠状态，定时发送平安报信息，数据上传间隔较长，通常为5分钟上传一次。有积水状态时，设备自动提高采集频率，数据上传间隔缩短，通常为1分钟上传一次，实现实时监测。当水位数据变化时，设备自动加报。

5.2 数据查看

用户可通过以下方式查看监测数据：登录管理平台即Web端查看实时水位数据、历史数据及趋势图表；通过手机APP或微信小程序随时随地查看监测点水位信息；当水位达到预设阈值时，系统自动触发短信、声光等多级预警通知。

六、维护保养

6.1 日常维护

地埋式水位监测设备结构简单，维护工作量较小。日常维护主要包括定期清理设备盖板周边的杂物、淤泥，避免堵塞排水通道；检查设备盖板是否完好、有无破损或移位；定期检查传感器运行状态是否正常；确认传输模块工作正常，数据能正常上传。

6.2 定期维护

建议按以下周期进行定期维护：每月进行设备清洁和连接线路检查；每季度进行信号响应测试和数据校准；每6至12个月进行一次全面性能校验以及零点与量程校准。

6.3 电池维护

设备内置电池在无积水情况下可连续工作5年以上。但仍需注意定期检查电池状态，确保供电正常。频繁更改上传间隔等参数会增加设备功耗，信号较弱区域也会增加设备功耗。

七、常见故障及处理

故障现象	可能原因	处理方法
设备无法连接	蓝牙未开启、密码错误	检查蓝牙状态，确认配对密码
数据不上传	通信模块故障、信号弱	检查信号强度，重启设备
水位数据异常	传感器被泥沙覆盖、倾斜	清理传感器表面，检查水平度
设备无响应	电池耗尽	检查电池状态，必要时更换
数据跳变	安装位置靠近干扰源	检查并排除电磁干扰

八、安全注意事项

设备只能由专业人员安装、使用或拆卸。请勿私自打开产品外壳，防止损坏设备。雷雨和大风天气禁止进行安装、检测及保养作业。设备应避免机械碰撞和硬物强压。设备适用于流速相对缓慢、含沙量较少的区域，高流速或易淤积区域可能影响测量精度。

九、结语

地埋式水位监测设备作为城市防汛减灾的重要技术手段，具有安装隐蔽、监测精准、维护简便等突出优势。正确规范的安装、合理的使用配置以及定期的维护保养，是确保设备长期稳定运行、发挥监测预警功能的关键。使用过程中如遇问题，应及时联系设备供应商或专业技术支持人员进行处理。
