压电雨量监测站使用指南

一、产品概述

压电雨量监测站是一种基于压电效应原理的新型降水监测设备，主要用于降雨（液态降水）的实时监测。与传统翻斗式雨量计不同，压电雨量监测站采用压电陶瓷动能式雨量监测技术，根据雨滴滴打传感器表面所产生的冲击力进行识别和测量，能够同时监测降雨量、降雨强度和降雨起止时间。

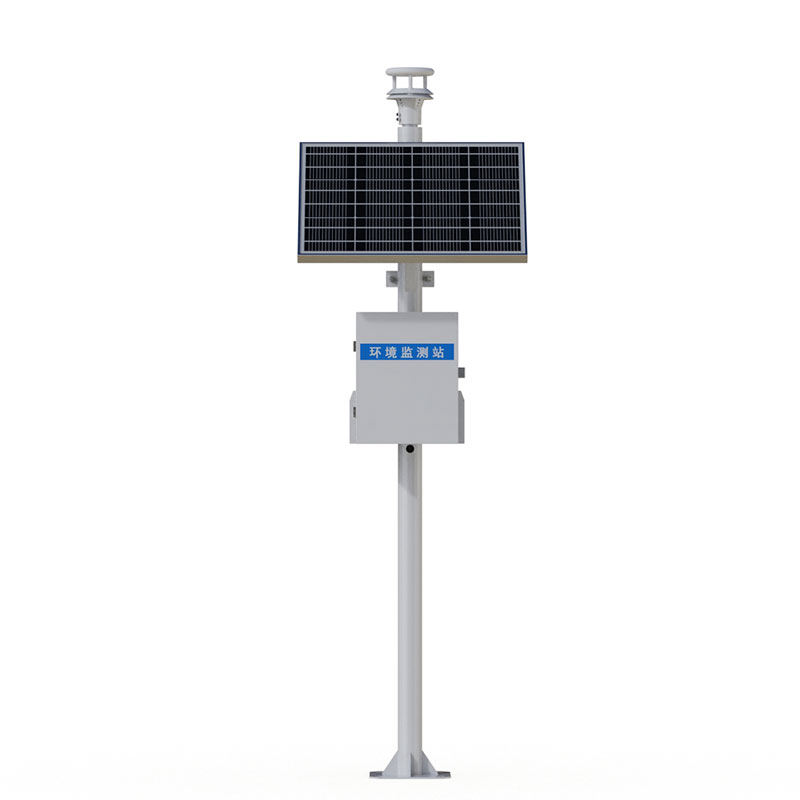

压电雨量监测站通常由压电雨量传感器、数据采集主机、太阳能供电系统、通信模块及立杆支架等组成。设备通过4G等无线数据传输终端将信息发送至数据处理中心，实现降水量数据的自动监测、储存和传输，具备全天候自动测报功能。

该设备凭借安装简单、数据准确、监测范围大等优势，已被纳入自然资源部普适型地质灾害示范设备名录，在四川、湖北、广东、甘肃等多地进行了测试应用。

二、工作原理

压电雨量监测站的核心是压电传感器（如压电陶瓷或PVDF压电薄膜）。其工作原理如下：

雨滴撞击感应：雨滴落在压电敏感元件表面时，产生瞬时机械冲击力。

压电效应转换：压电材料在受力时产生与冲击能量成正比的电荷或电压信号（Q=d·F，其中d为压电常数，F为作用力）。

信号处理与反演：系统采集电压脉冲的幅度、频率、持续时间等特征，通过算法将这些特征反演出降雨强度或累计雨量。

从理论层面来看，雨滴在降落过程中受到重力和空气阻力的共同作用，到达地面时速度趋于恒定。根据动量公式P=mv（动量=质量×速度），测量雨滴撞击传感器表面时产生的冲击动量，即可反推雨滴的质量，从而计算降雨量。部分高端产品还采用嵌入式AI神经网络分辨雨滴信号，能够有效过滤因砂砾、灰尘、振动等干扰带来的误触发。

三、产品特点

压电雨量监测站具有以下显著特点：

全固态一体化设计：无机械翻斗、无集水桶等可动部件，坚固耐用，不易堵塞。

测量精度高：量程宽，稳定性能好，低功耗，抗外界干扰能力强。

响应快速：毫秒级响应，可捕捉瞬时强对流降雨。

免维护：弧形顶盖设计，不存储雨水，具有自清洁功能。

自动水平校准：安装后带有自动水平校准功能，无需现场人工校准。

无线传输：4G/GPRS无线传输数据，无需架设通讯线路，传输距离远。

太阳能供电：太阳能+锂电池组合供电，无需架设供电线路。

抗冻性好：无积水，寒冷地区不易结冰。

四、安装指南

4.1 安装位置选择

科学合理的安装位置是确保测量数据有效性的前提，应遵循以下原则：

开阔无遮挡：传感器水平方向周围1米半径内不得有任何遮挡物（如建筑物、树木、广告牌等），确保雨滴能够不受干扰地直接滴落在传感器感应面上。

保证直接滴落：安装区域上方应为开阔区域，避免因屋檐滴水、树枝遮挡等造成的二次滴落和连续水流冲击。

安装高度：建议将雨量计水平安装在支架上，距离地面500mm以上，推荐1m左右。

避开振动源：安装位置应避开强机械振动源，如大型风机、发动机、交通主干道沿线等。

远离干扰源：远离高压电塔、大功率无线电基站或大功率用电设备。

避免热源：远离空调出风口、烟囱排烟口等热源或气流扰动区域。

4.2 安装方式

压电雨量监测站常见的安装方式包括：

立杆顶部安装：适用于外径50mm或76mm的立杆，通过螺丝将传感器固定在立杆顶部。

法兰安装：底部法兰盘通过膨胀螺栓固定在混凝土基座上。

抱箍式安装：小型轻便，结构坚固，支持快速移除和换位监测。

支架安装：使用专用安装支架固定在平台或建筑顶部。

4.3 安装步骤

将传感器水平安装在立柱或支架上，切勿安装在侧臂上。

使用随附的减震胶垫，将每个螺丝拧紧到位。

使用水平泡或外置水平仪确认感应面基本水平。

线缆尽量布置于立柱管内，外部线缆应绑扎固定，不得悬吊晃动。

信号线及电源线应选用屏蔽电缆。

4.4 接线定义

压电雨量传感器通常采用以下接线方式：

线色	功能	说明
红色	电源正（12-24V DC）	供电电压9-12V或12-24V
黑色	电源地	GND
黄色/蓝色	RS485 A（+）	接数据采集器A端
绿色/灰色	RS485 B（-）	接数据采集器B端

五、操作与使用

5.1 首次上电

完成所有接线并复查无误后接通电源。观察设备指示灯状态，或通过数据监测平台确认传感器能够正常发送数据。对于部分型号，需要在首次上电后设置初始参数，如上报间隔（通常为1分钟至24小时可设置）、采集周期等。

5.2 数据采集与输出

压电雨量传感器支持多种数据输出方式，最常见的为RS485 Modbus-RTU协议：

通讯方式：RS485

通讯速率：9600，n，8，1

出厂站号：2号站

传送距离：＜1000m

数据刷新间隔：约5秒

主要测量要素包括：

测量要素	说明
累计雨量	自上电工作以来的总降雨量
本场雨量	本场降雨累计值，雨停后保持不变直到下场降雨自动清零
本场降雨持续时间	单位5秒，可换算为分钟或小时
雨强	单位时间内降雨量
过去1分钟/10分钟雨量	平滑递推值
本场峰值分钟雨量	本场降雨内的峰值分钟雨量

5.3 数据查看

登录物联网平台可查看实时数据和历史记录，雨量数据包括降雨状态、一分钟雨量、五分钟雨量、十分钟雨量、一小时雨量、日雨量、月度日雨量柱状图、一天内小时雨量变化曲线及柱状图。云平台支持日分界时间设置、日雨量报警阈值设置，数据可导出为EXCEL格式。部分型号还支持微信查看及预警功能，可实时掌握设备信息，及时获取异常报警信息。

六、日常维护

压电雨量监测站虽然具有免维护的特点，但适当的日常维护有助于保证设备的长期稳定运行。

6.1 定期清洁

灰尘、鸟粪等覆盖物会衰减信号，建议每季度擦拭传感面。清洁时使用软布轻轻擦拭传感器表面，避免使用硬物刮擦。

6.2 定期巡检

建议每季度至少进行1次现场检查，重点检查以下内容：

检查信号线与传感器的连接端口是否松动，若松动应重新拧紧。

检查信号线是否有损坏，如有损坏应修复或更换。

检查信号线与遥测终端连接端口是否氧化（一般因接头处潮湿与空气发生氧化反应造成）。

检查太阳能板清洁度与固定情况。

检查电池容量和供电状态。

6.3 校准

建议与标准雨量计并行观测1–2个雨季，建立本地转换模型。不同地区因雨滴大小、风速、安装角度等因素差异，测量精度可能有所偏差，本地校准有助于提高测量准确性。

6.4 防雷保护

野外安装时需加装信号/电源防雷模块。

七、常见故障排查

故障现象	可能原因	排查方法
设备无数据输出	电源未接通或电量不足	检查供电线路和电池状态
数据异常或为零	传感器表面有遮挡物	清理传感器表面灰尘、鸟粪等
数据波动大	安装位置有振动干扰	检查是否靠近振动源，调整安装位置
通信中断	信号线松动或损坏	检查连接端口和线缆完整性
测量值偏低	传感器安装不水平	检查并调整水平度

八、注意事项与局限性

8.1 注意事项

水平安装：倾斜会导致雨滴冲击力分解，影响信号。

避免遮挡：上方不可有屋檐、树枝遮挡，确保直接暴露于降雨。

防雷保护：野外安装需加装信号/电源防雷模块。

8.2 局限性

仅适用于液态降水：无法测量雪、冰雹、雨夹雪（固态降水无有效冲击信号）。

小雨灵敏度有限：毛毛雨（＜0.5 mm/h）可能无法触发有效信号。

易受干扰：冰雹、飞虫、落叶撞击可能造成误报。

精度依赖标定模型：不同雨滴大小、风速、安装角度会影响信号，需本地校准。

九、典型应用领域

压电雨量监测站可广泛应用于以下领域：

气象环境监测：为气象部门提供实时降雨量、降雨强度数据，支持天气预报和灾害预警。

水文水利监测：监测河流、水库、湖泊的水位变化，辅助防洪、供水调度和水资源管理。

城市内涝监测：在窨井盖、立交桥下密集部署，实现“网格化”降雨感知。

农业灌溉：结合土壤湿度数据，优化灌溉计划，提高水资源利用效率。

交通气象：安装在高速公路护栏、隧道口，实时监测路面降雨。

山洪/滑坡预警：在偏远山区布设，快速响应短时强降雨。

科研教学：用于水文模型验证、气候变化研究中的降雨数据采集。
