实验水池波浪测量仪使用指南

一、概述

实验水池波浪测量仪是用于精确测量水槽或水池中波浪高度（波高）、波浪周期、波数等波浪要素的专业仪器，广泛应用于流体力学实验、水工模型试验、海洋工程研究、船舶与海洋结构物水动力性能测试以及海岸工程物理模型试验等领域。

根据测量原理的不同，常见的波浪测量仪主要包括电容式浪高仪、电阻式浪高仪、激光测距式波浪测量仪、超声波式波高仪以及压阻式压力波浪仪等类型。其中电容式浪高仪和电阻式浪高仪是实验室水槽实验中最常用的两种类型。本指南旨在为用户提供实验水池波浪测量仪从原理理解到日常使用的通用操作指导。

二、常见波浪测量仪类型

2.1 电容式浪高仪

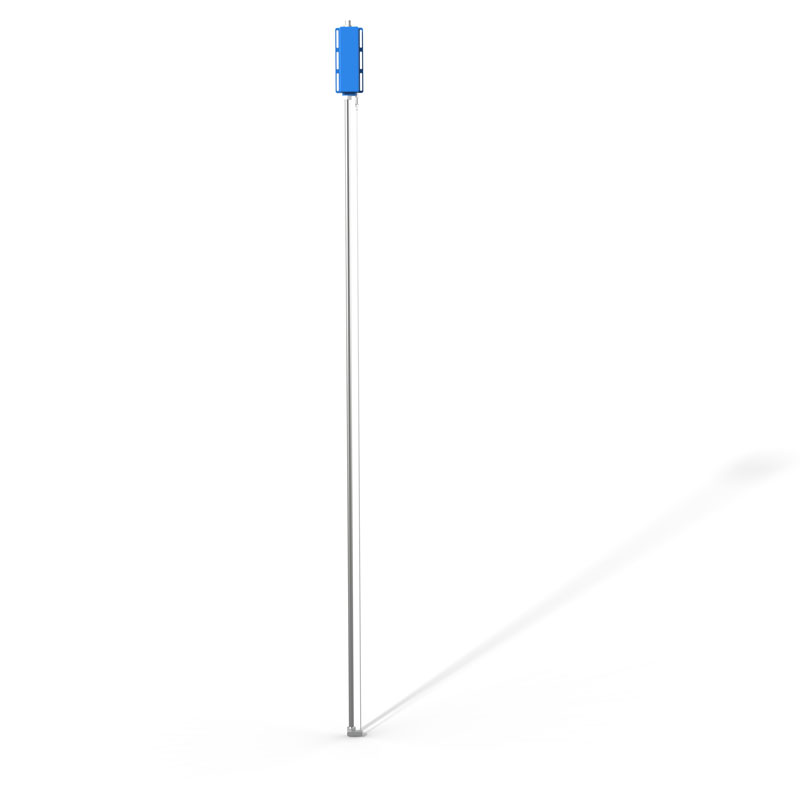

电容式浪高仪是目前实验室应用最广泛的波浪测量仪器。其核心是一个电极探头（通常采用同轴圆柱形电容探头结构，由一个中心电极和一个同轴外壳电极组成），利用水和空气介电常数的显著差异（空气约1，水约80）进行测量。当探头部分浸入水中时，液位变化会改变探头电极间的介质组成，从而引起电容值的线性变化。通过测量电容变化量即可精确反算出液位高度。

电容式浪高仪精度高（可达±0.1% FS，分辨率达0.01–0.02 mm），响应频率高（最高可达100 Hz以上），适用于动态波浪测量。量程通常从5 cm至数米不等，可按需定制。

2.2 电阻式浪高仪

电阻式浪高仪通过测量一对平行电极杆之间的水电阻来工作，电极杆之间的电阻与浸入深度成正比。其优点包括精度高、响应快、安装方便、经久耐用。电阻式浪高仪通常输出标准的4–20 mA信号，连接数据采集箱后可通过USB连接计算机进行数据采集与分析。部分电阻式浪高仪采用交流驱动器来防止电极电解。

2.3 激光测距式波浪测量仪

激光测距式波浪测量仪属于非接触式测量设备，通过激光位移传感器测量探头与水面的垂直距离，以一定频率采集距离信号的变化规律，从而分析得出波浪高度、周期等信息。其优点是不侵入水体，不会对波浪形态造成干扰。该装置适用于短周期小波高的波浪测量。

2.4 其他类型

超声波式波高仪：基于超声测距原理进行非接触式波高测量。

压阻式压力波浪仪：通过高精度压阻式压力传感器测量水下压力变化，利用线性波浪理论反算波浪要素。

视觉图像波浪测量：采用摄像或图像识别技术进行波面重构和波浪参数提取。

三、系统组成

一套完整的实验水池波浪测量系统通常包括以下部分：

波浪测量传感器（测波杆/探头） ：直接接触水体或非接触式测量的核心传感元件。

数据采集器（采集箱/集线器） ：负责采集传感器信号并进行模数转换，通常具有多通道输入能力。

数据采集与分析软件：运行于计算机上，用于实时显示波形、记录数据、计算波浪特征参数。

安装支架与夹具：用于将传感器固定于水槽侧壁、实验台架或移动平台上。

信号传输线缆：连接传感器与采集器，常见有USB、RS485等接口。

四、环境要求与安装前准备

4.1 环境要求

实验水池及测量系统应在适宜的环境条件下运行：

温度：室内温度控制在+5℃至+40℃之间。

湿度：相对湿度保持在10%至80%，且无结露现象。

电源：接入交流电源，电压波动不超过标准电压的±10%。

电磁环境：设备应远离变频器、大功率电机等强磁干扰源，防止信号干扰影响测量精度。

清洁度：设备应放置在清洁、无油的环境中。

4.2 安装前检查

检查设备是否完好无损，各部件是否连接牢固。

确保水槽内清洁干净，无杂质和污染物。

检查造波机、波浪测量仪等设备是否正常工作。

确认数据采集系统与计算机的通信连接正常。

五、仪器安装

5.1 安装位置选择

波浪测量仪必须垂直安装于实验水槽或测量点位中。安装时需特别注意：要确保传感器底端在波谷时仍然处于水下，否则探头在波谷处暴露于空气中会导致测量中断或数据失真。

测波杆应没入水中，水面应在其中间部位，以测得波峰和波谷时的水位。如果测波杆位置过低，则波峰时测波杆可能完全没入水中，超出测量量程；如果测波杆位置过高，则波谷时测波杆可能从水中脱离，同样无法正常测量。

5.2 传感器固定

传感器通常通过支架、夹具等安装于水槽侧壁或实验台架上。安装时应注意：

确保探头垂直固定，避免倾斜导致测量误差。

尽量减小对流场的干扰，选择侵入体积小的探头。

安装后使用水平尺校准垂直度，确保传感器与水面垂直。

在试验开始前，调整框架水平角度和垂向高度到需要位置并锁紧。

5.3 电气连接

数字式浪高仪：多数采用USB接口或RS485总线连接方式，可直接从USB口取电，连接电脑后可自动识别。通过RS485组网使用时，最多可同时采集128至160通道数据。

模拟式浪高仪：通常采用3线或4线制接线方式，包括电源输入正、电源输入负和模拟输出线。使用时需严格按照接线规范操作，注意输入电压不能超过极限参数，输出线不能与地线相连接。

电阻式浪高仪：输出标准的4–20 mA信号，连接数据采集箱后通过USB线连接计算机。

六、校准（标定）

6.1 校准的必要性

校准（标定）是波浪测量仪使用中至关重要的环节。每次实验之前均需对每根测波杆进行标定。校准的目的是建立液位高度与传感器输出电压（或数字量）之间的精确对应关系。

6.2 校准方法

以电容式/电阻式浪高仪为例，校准通常按以下步骤进行：

组装标定装置：将直线模组、水桶和测波杆架设到标定架上。

开启对应通道：在数据采集器上打开标定测波杆对应通道的开关。

选择通道：在波高采集分析软件的采样设置菜单中选择对应的通道。

采集数据点：移动直线模组滑块，变换测量水位，读取模组位移数据（工程值），同时通过软件测量对应的电压值。至少采集5组数据（5个位置），为减少误差，每个位置采集3次电压。

建立拟合关系：电压和工程值一般呈线性关系，计算得出工程值与电压值之间的系数和相关率。若拟合线呈非线性，则说明仪器可能存在问题，需要送修。

保存标定结果：将标定结果存盘。在实际测量时，软件会根据实时测量的电压值自动对应转化为波高值。

6.3 校准内容

校准主要包括三个环节：

零点校准：在无波高输入时，调整仪器输出至零值。

量程校准：使用已知波高标准验证仪器测量范围。

线性度校准：将探头垂直浸入静水中，记录不同已知深度下的输出值，建立线性关系曲线。

6.4 校准周期

根据使用频率制定校准计划，建议每3–6个月校准一次，高频使用的设备应缩短校准周期。每次实验前也应进行快速的零点检查和必要的标定。

七、测量操作

7.1 操作流程

准备阶段：将水槽充水至实验所需水深。

仪器架设：根据实验要求，一般安装4–6根测波杆，将标定好的测波杆分别安装到水槽的正确位置。

系统连接：将传感器电缆接到数据采集器或计算机。

软件设置：运行随仪器配置的数据采集与分析软件，设置采样参数（采样频率、测量时长等）。

启动造波：根据试验需求设置造波机的造波周期、波长和波高等参数，启动造波机开始造波。

数据采集：使用波浪测量仪实时测量波形、波高等参数，计算机软件实时显示波形并记录数据。

结束测量：试验结束后先停止造波机，再关闭测量仪器和电源开关。

7.2 数据输出

智能波高仪可在计算机上直接得到设定测量时间内的平均波高、波数、最大峰谷值、平均峰谷值、平均周期等参数，并支持显示和保存测量数据。

7.3 操作注意事项

在操作过程中，应严格按照操作规程进行，避免过度使用或不当使用。

测量过程中应保持设备稳定不动，避免振动或冲击影响测量精度。

如发现设备异常或故障，应立即停止使用。

八、日常维护

8.1 日常清洁

使用柔软无尘布或专用清洁纸轻擦仪器外壳，避免使用乙醇、丙酮等有机溶剂，防止腐蚀外壳或电子元件。

清洁时避开通风口、接口等部位，防止灰尘或液体渗入内部。

若设备包含光学传感器（如激光反射式波高仪），需用擦镜纸清洁镜片，禁止使用湿布或普通纸巾。

测量完成后，及时清理探头残留物（如水渍），防止腐蚀传感器或接口。

8.2 防尘与存储

长期不使用时，用防尘罩覆盖仪器。

避免将仪器放置在粉尘多、湿度大的环境中。

存储环境温度控制在15–30℃，湿度30–65%RH。

远离磁场、强电磁干扰源。

8.3 定期检查

每次使用前：检查电源线、数据线连接是否牢固；确认仪器放置平台稳固，无强烈震动。

每季度：对设备进行全面性能检查，进行重复性测试（如同一波高多次测量，计算标准差）。

定期：检查易损件（如传感器、密封圈），及时更换老化或损坏部件。

8.4 使用注意事项

严格按照操作规范使用，避免超量程使用（如测量过高波高导致传感器过载）。

若设备需预热（如恒温型波高仪），按要求预热至稳定状态后再进行测量。

测量过程中避免碰撞或移动仪器，防止传感器位置偏移。

使用后及时关闭仪器电源，断开总电源。

九、常见故障及处理

故障现象	可能原因	处理方法
无数据输出	线路松动、供电故障、通道未开启	检查电源线和数据线连接，确认采集器通道已开启
数据异常波动	探头松动、信号干扰、电磁干扰	检查探头固定是否牢固，排除附近干扰源
波形信号失真	探头安装倾斜、探头挂水	重新校准垂直度，清洁探头表面
波谷处数据中断	探头底端在波谷时露出水面	调整探头安装深度，确保波谷时仍处于水下
标定拟合非线性	传感器故障、探头污染	清洁探头后重新标定，若仍异常需送修
数据采集软件无法识别设备	驱动问题、接口故障	重新安装驱动，更换USB口或检查RS485通信

十、安全注意事项

电气安全：使用稳压电源，避免电压波动损坏设备；定期检查接地线是否良好，防止静电或漏电。

个人防护：操作人员应佩戴必要的个人防护装备，如防护眼镜、防护手套等。

设备安全：确保设备外壳完好无损，防止触电或漏电；操作过程中避免触摸设备的电气部分。

紧急处理：如发生紧急情况（如设备故障、火灾等），应立即停止操作并切断电源。

禁止非专业人员拆解：发现仪器异常时，立即停止使用并联系专业维修人员，禁止非专业人员拆解仪器。

十一、数据记录与报告

测量数据应包含测点编号、测量时间、波高、波周期、波数等参数。

数据采集软件应自动保存原始波形数据和处理结果。

每次实验应记录实验条件（水深、造波参数、传感器配置等）。

定期备份数据采集计算机中的实验数据，防止数据丢失。

建议建立维护档案，每次维护后详细记录时间、内容、结果。

十二、结语

实验水池波浪测量仪的规范使用是获取准确波浪数据的基本保障。从仪器选型、安装架设、标定校准到数据采集和日常维护，每一个环节都直接影响测量结果的可靠性和实验结论的有效性。用户应全面掌握所用仪器的测量原理和操作规程，坚持实验前标定、实验中规范操作、实验后及时维护的良好习惯，确保测量系统长期稳定运行，为水工模型试验和海洋工程研究提供真实、准确的波浪数据。
