造波水池波浪测量仪使用指南

一、概述

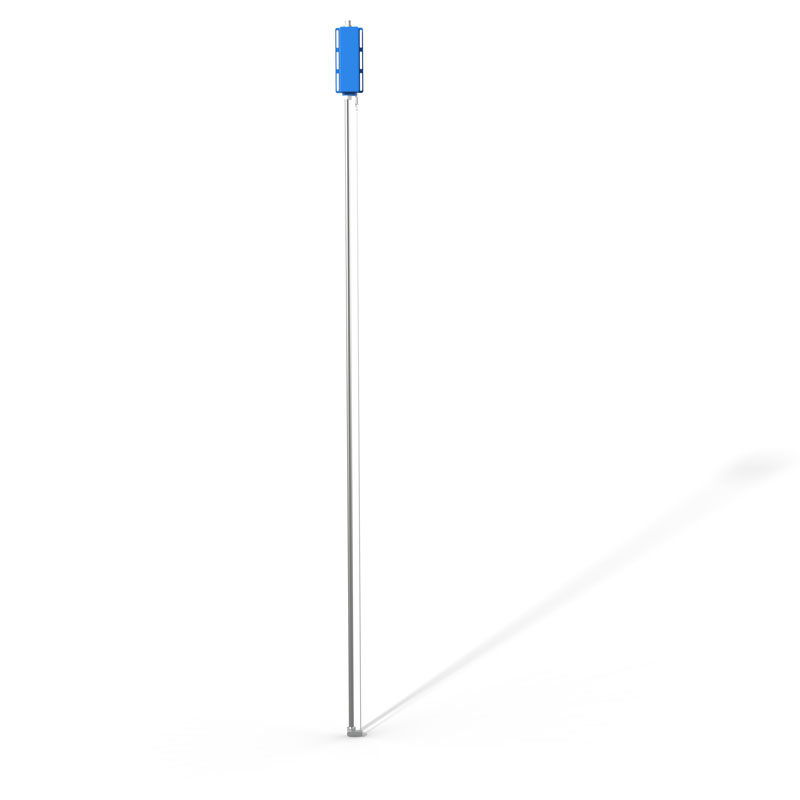

造波水池波浪测量仪是流体力学实验、水工模型试验及海洋工程研究中用于精确测量水面波浪高度的专业仪器。其核心功能是捕捉波浪动态参数，监测指标通常包括有效波高、最大波高、波周期、波向等。常见的波浪测量仪类型包括电容式浪高仪、电阻式浪高仪、超声式波浪测量仪及压力式波浪测量仪等。本指南适用于造波水池（水槽）中各类波浪测量仪器的通用操作流程，用户在使用时应结合具体仪器型号的说明书进行操作。

二、环境与准备要求

2.1 环境要求

实验水槽应在室内使用，温度控制在+5℃至+40℃之间，相对湿度保持在10%至80%，且无结露现象。设备应放置在清洁、无油的环境中，并远离变频器、大功率电机等强磁干扰源，以防止信号干扰影响测量精度。电源电压波动不能超过标准电压的±10%。

2.2 操作前检查

每次实验前应进行以下检查：

设备检查：确认波浪测量仪及数据采集系统各部件完好无损、连接牢固；

水槽检查：确保水槽内清洁干净，无杂质和污染物；

仪器状态检查：检查造波机、波浪测量仪等是否处于正常工作状态；

水位检查：确认水槽水位已加至实验要求的设定水深。

三、仪器安装

3.1 安装位置选择

波浪测量仪必须垂直安装于实验水槽或测量点位中。安装时需特别注意：要确保仪器底端在波谷时仍然处于水下，否则探头在波谷处暴露于空气中会导致测量中断或数据失真。水面应保持在探头的中部位置，以测得波峰和波谷时的完整水位变化。如果探头位置过低，波峰时可能完全没入水中超出量程；如果位置过高，波谷时可能从水中脱离，同样无法正常测量。

3.2 安装固定

传感器通常通过支架、夹具等安装于水槽侧壁或实验台架上。安装时应注意：

确保探头垂直固定，避免倾斜导致测量误差；

尽量减小对流场的干扰，选择侵入体积小的探头；

根据实验需要，一般安装4-6根测波杆；

部分测量仪可安装在造波机板上，也可根据需要在造波板前区域安装。

3.3 电气连接

数字式浪高仪：多采用USB接口或RS485总线连接方式，连接电脑后可自动识别和加载参数。

模拟式浪高仪：采用3线或4线制接线方式，包括电源输入正、电源输入负和模拟输出线，需严格按照产品说明接线。

多通道采集时，可通过多通道集线器或RS485总线组网实现。浪高仪导线需与电源盒一一对应连接，并检查信号通信质量。

四、仪器校准

4.1 校准的必要性与周期

校准是波浪测量仪使用中至关重要的环节。按照规范，每次实验之前均需对每根测波杆进行标定。高频使用的设备应缩短校准周期。

4.2 校准步骤

以电容式浪高仪/测波杆为例，标准校准流程如下：

组装标定模组：将直线模组、水桶和测波杆架设到钢架上；

开启对应通道：在测波杆数据采集器中，点击标定测波杆的按钮打开对应通道开关；

选择通道：在波高采集分析软件的采样设置菜单下，选择打开通道和显示通道；

采集数据：移动直线模组的滑块变换测量水位，读取模组位移数据（工程值），通过软件测量每个给定水位对应的电压值；

建立关系曲线：计算工程值与电压值之间的系数和相关率。电压和工程值一般呈线性关系，若拟合线出现非线性，则说明仪器存在问题需要送修；

保存结果：标定完成后将结果存盘，测量时软件会根据实时电压值自动转化为波高值。

注意：至少采集5组数据（5个位置），为减少误差每个位置应采集3次电压值。部分仪器也可采用软件引导的校准方式完成全过程。

五、操作流程

5.1 启动与参数设置

打开电源开关，待设备自检完成后，再启动造波机和测量仪器；

在数据采集软件中设置采样参数，包括采样频率、采集通道数、采集时长等；

根据试验需求设置造波参数（周期、波高、水深等）。

5.2 数据采集

启动造波机开始造波；

通过波浪测量仪和数据采集系统实时采集波高数据；

观察波浪的产生和传播情况，确认测量数据正常。

5.3 数据保存与处理

采集完成后，通过软件将数据保存至文件；

将采集的电压值依据标定结果转化为工程值（波高值）；

进行数据分析，计算波高、周期等波浪要素。

5.4 关机

试验结束后，先停止造波机，再关闭测量仪器和电源开关。

六、数据采集软件操作要点

现代波浪测量系统通常由浪高仪、数据采集器与数据采集与分析软件三部分组成。软件操作的一般流程包括：

仪器连接：确保测量仪与计算机正确连接；

参数设置：设置通道标识、采样频率、分析频率、工程单位、校正因子等参数；

开始测量：启动数据采集；

停止测量与数据提取：采集完成后停止并导出数据。

部分系统可直接在计算机上得到设定测量时间内的平均波高、波数、最大峰谷值、平均峰谷值、平均周期等参数。

七、注意事项

7.1 操作注意事项

严格按照设备操作说明书进行操作，避免过度或不当使用导致设备损坏；

测量过程中保持设备稳定，避免振动或冲击影响测量精度；

如发现设备异常或故障，应立即停止使用并联系专业人员维修；

水位设置需合理——过高可能导致水溢出造成危险，过低则可能造波失败。

7.2 安全要求

操作人员应佩戴必要的个人防护装备（防护眼镜、手套等）；

确保设备外壳完好，防止触电或漏电事故；

发生紧急情况应立即停止操作并切断电源，按应急预案处理。

八、维护与保养

8.1 日常清洁

常规工况下建议每月开展1次基础清洁；海洋高盐、高污染工况需缩短至15天1次。每季度应完成1次深度拆解清洁与性能校验。消能装置等辅助设施也需定期检查，清除积聚的杂物或污垢。

8.2 设备管理

建立设备维护档案，记录每次保养时间、清洁情况、校准数据及异常现象；

常见故障如测量值偏高、无输出等，可用万用表测量探头对地电阻进行初步判断（正常应为兆欧级）；

长期不使用时，应注意防潮，避免水分侵入影响设备性能；

根据使用频率制定校准计划，建议每3-6个月校准一次。
