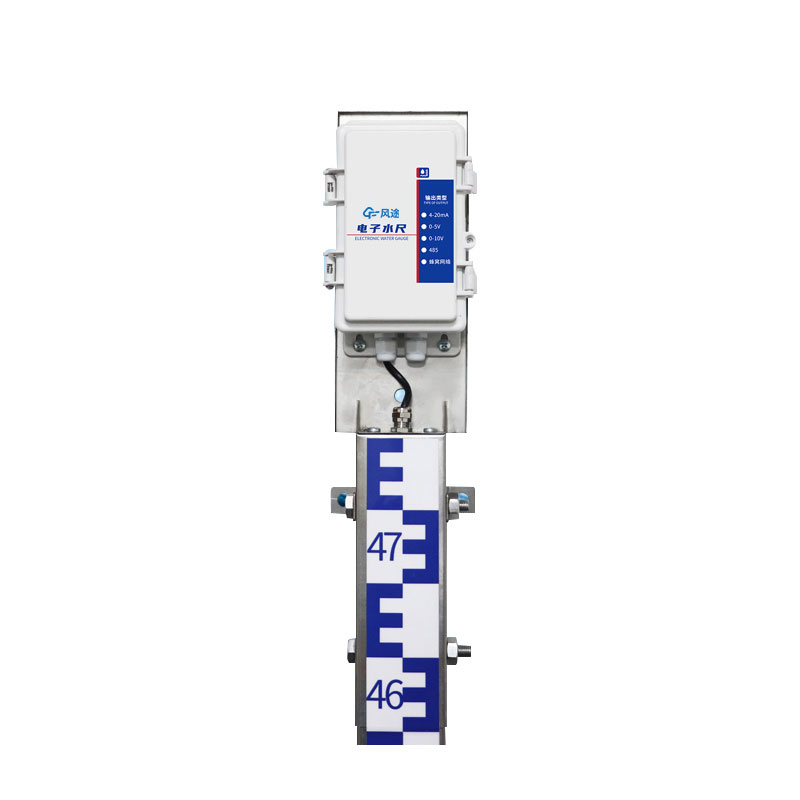

感应式水尺使用指南
一、产品简介
感应式水尺是一种基于电导率或电容感应原理的接触式水位测量设备。它由多个沿垂直方向依次排列的感应电极（或触点）构成，当水与电极接触时，利用水的导电性（或介电常数变化）感知水位所在位置，从而输出对应的水位数值。
感应式水尺具有响应迅速、无机械部件、功耗低、数字化输出等优点，常用于城市道路积水监测、窨井水位测量、河道沿岸预警、小型水库及灌区量水等场景。
二、工作原理
2.1 电导式原理
水尺表面排布一系列金属电极，电极之间为绝缘隔离。当水位上升淹没某电极时，水作为导电介质连通电极与公共地（或相邻电极），检测电路感知导通状态，系统由此判断当前被水淹没的最高电极位置，换算成水位高度。
2.2 电容式原理
利用水与空气介电常数差异（水约80，空气约1）。每个感应电极与参考电极之间形成微小电容，无水时电容值小，有水时电容值显著增大。通过扫描各电极电容变化，确定水位位置。
多数感应式水尺采用数字化串行输出（如RS485 Modbus、SDI-12），可直接读取水位值或电极状态。
三、安装要求
3.1 安装位置选择
选在水流平缓、水面波动较小的位置
避开进水口、排水口、强紊流区域
确保水尺垂直安装范围内无大的漂浮物或泥沙淤积
城市积水监测时安装在路面低洼处，尺面与路面平齐或略高
3.2 安装基准
将水尺零点（最低感应点）与设计基准（如路面、河底、测站零点）对齐
记录水尺安装零点高程，用于后续水位换算
3.3 安装方式
提供壁挂式、地埋式或管井内安装。
基本步骤：
在安装面（墙壁、立杆、井壁）上标出螺栓孔位，钻孔并安装膨胀螺栓
将感应式水尺垂直固定，使用水平尺校准垂直度（偏差＜0.5°）
最下端电极距离安装基准面应符合设计值
按说明书连接电源及信号线（若为有线传输）
若为电池供电型，安装电池并确认密封防水
3.4 接线与通讯
供电：通常DC 5~24V（低功耗型可电池供电）
通讯接口：RS485（Modbus RTU）、RS232、4~20mA或无线（LoRa、NB-IoT）
注意电源极性及信号线屏蔽，避免与强电共管
不同品牌接线定义不同，请以实际产品说明书为准。
四、参数配置
通过电脑配置工具、蓝牙APP或串口助手对设备进行设置。
常用配置项：
| 参数 | 说明 |
|---|---|
| 通讯协议 | Modbus RTU / SDI-12 / 自定义 |
| 设备地址 | 1~254（多台组网时区分） |
| 波特率 | 4800/9600/19200/38400bps |
| 数据格式 | 8N1/8E1等 |
| 水位单位 | cm / mm / m |
| 零点偏移 | 修正安装零点与理论零点之差 |
| 采样间隔 | 连续/定时唤醒（如10秒/1分钟） |
| 滤波档位 | 防波浪、防溅水干扰（电平/电容阈值） |
配置流程示例：
连接配置软件，选择对应串口
读取当前设备参数
设置通讯地址和波特率
输入零点偏移值（若水尺零点与实际基准不符）
设置滤波强度和采样周期
保存并重启设备
五、数据读取
5.1 Modbus RTU方式
典型寄存器（以常见通用协议为例）：
水位值（寄存器0x00）：单位mm或cm，整数
电池电压（0x01）：0.1V为单位
淹没问题码（0x02）：指示当前被淹最高电极编号
设备状态（0x03）：正常/故障/低电量
具体寄存器地址需查阅对应产品手册。
5.2 主动上报方式
部分无线型感应水尺支持定时主动向服务器或手机发送水位值，无需轮询。
5.3 本地显示
有些型号配备LED数码管或LCD显示屏，可直接读取水位数值。
六、日常维护
感应式水尺因长期接触水体，易受污垢、水垢、生物附着影响，需定期维护。
| 周期 | 维护内容 |
|---|---|
| 每月 | 目视检查电极表面是否有淤泥、青苔、油污 |
| 每季 | 用软毛刷或湿布清洁电极，不可用钢丝球或硬物刮擦 |
| 每半年 | 比对人工水尺或便携式水位计，检查精度 |
| 洪水/暴雨后 | 检查设备是否被异物撞击、线缆是否破损 |
| 每年 | 检查密封胶圈、接线盒防水性，更换干燥剂（若有） |
清洁注意事项
断开电源后再进行清洁，防止短路
使用清水或中性清洁剂，忌用强酸强碱
清洁后擦干表面，等待完全干燥再通电测试
七、常见故障及排除
| 现象 | 可能原因 | 解决方法 |
|---|---|---|
| 无输出或通讯失败 | 供电中断/线缆损坏 | 检查电源及线路，测量电压 |
| 水位值跳动或跳变 | 水面波动大/电极间有水滴粘连 | 调整滤波参数/清洁电极间隙 |
| 水位值始终为0 | 零点设置错误/电极完全脏污 | 检查零点偏移/彻底清洁电极 |
| 显示水位偏低 | 电极表面结垢影响导通 | 定期清洗，必要时用细砂纸轻擦 |
| 显示水位偏高 | 电极间残留水膜/凝露 | 检查安装垂直度/增加烘干或通风 |
| 电池耗电过快 | 采样间隔过短/无线上报频繁 | 调整采样周期及上报策略 |
八、安全注意事项
电气安全：感应式水尺虽多为低压（≤24V），但在水中应确保绝缘完好，避免漏电
防雷措施：室外安装建议加装防雷模块，信号线穿金属管并接地
防腐蚀：海水或含盐量高水体请选用耐腐蚀电极（如316L不锈钢、钛合金）
禁止覆盖：不得在水尺表面涂刷油漆、防水涂层，否则影响感应
避免结冰损坏：严寒地区应选择带加热功能的型号或冬季停用收回，防止冰胀破坏电极
九、技术参数参考（典型值）
| 项目 | 参数 |
|---|---|
| 测量范围 | 0.2m ~ 5m（可多节拼接至更高） |
| 分辨率 | 1cm / 1mm（视电极间距而定） |
| 精度 | ±1cm（无波浪） |
| 电极间距 | 1cm / 2cm / 5cm / 1m（分段式） |
| 响应时间 | ≤1s |
| 工作电压 | DC 5~24V（或3.6V锂电池） |
| 静态功耗 | ＜0.5mA（休眠模式） |
| 工作温度 | -20℃ ~ 70℃（常规）/ -40℃ ~ 80℃（扩展） |
| 防护等级 | IP68（水下可长期工作） |
| 输出接口 | RS485 / RS232 / 4~20mA / LoRa / NB-IoT |
