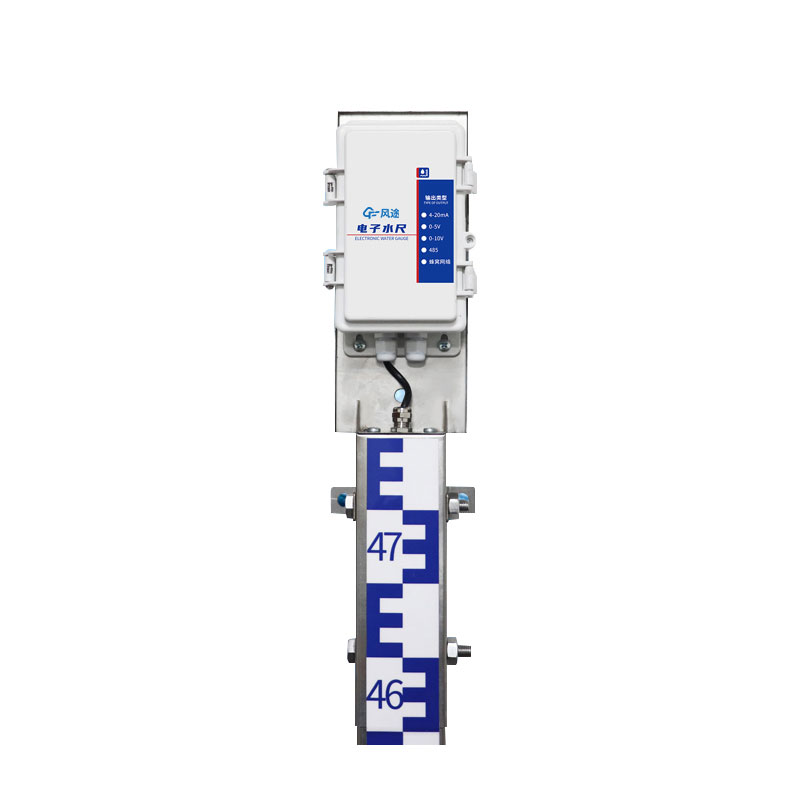

感应式水尺校准
一、概述
感应式水尺是通过压力、电容、光电或电磁等物理效应感知水位变化的测量设备，其输出信号（电流、电压、频率或数字量）需与实测水位建立严格对应关系。校准的核心目标是消除传感器漂移、安装误差及环境因素导致的系统偏差，确保全量程测量精度符合规范要求。
二、校准前准备
2.1 设备状态核查
| 检查项目 | 技术要求 |
|---|---|
| 传感器外观 | 无机械损伤、腐蚀或变形，线缆无破损、接头密封良好 |
| 安装垂直度 | 压力式/电容式传感器轴线与水面垂直，倾斜度≤1°，避免水流冲击导致附加应力 |
| 安装深度 | 传感器感应面低于最低水位≥10cm，且高于淤泥层≥20cm，防止淤积掩埋 |
| 信号传输线路 | 屏蔽层单端接地，无短路/断路，绝缘电阻≥100MΩ |
2.2 标准器具与工具
| 器具名称 | 精度要求 | 用途 |
|---|---|---|
| 一等/二等标准水位计 | 分辨率≤0.1mm | 提供基准水位 |
| 精密万用表 | 直流电压/电流精度≤0.05% | 测量传感器输出信号 |
| 恒温槽（如需温度补偿） | 控温精度±0.1℃ | 模拟环境温度，测试温度漂移 |
| 钢卷尺（检定合格） | 示值误差≤±1mm/m | 测量安装高度及水位基准 |
| 信号发生器（可选） | 输出精度≤0.01%FS | 模拟传感器输出，验证采集系统 |
2.3 环境条件控制
校准应在静水或缓流条件下进行，水面波动幅度≤±3mm
环境温度稳定在5~35℃，避免阳光直射传感器及标准器
远离强电磁干扰源（如电机、变频器），必要时采用屏蔽室
三、校准核心流程
3.1 基准水位建立
固定基准点引测：通过水准测量将已知高程基点引测至传感器安装位置附近，标记永久基准点，误差≤±0.5mm
初始水位测定：待水面稳定后，用标准水位计测量基准点至水面的垂直距离，重复测量3次取平均值作为初始水位真值 H 0
3.2 零点校准（Zero Adjustment）
记录传感器在无水状态下（或满量程起点）的输出信号 S 0 （如4mA、0V或0Hz）
对比理论零点输出值 S 0,理论 ，计算零点偏差 ΔS 0 = S 0 − S 0,理论
通过设备配置软件或硬件电位器调整零点偏移，使 ΔS 0 ≤ ±0.05%FS（FS为满量程输出）
3.3 量程校准（Span Calibration）
多点校准点选择：在量程范围内均匀选取不少于5个校准点（含0%、25%、50%、75%、100%FS），覆盖传感器全工作区间
逐点校准操作：
调节水位至第 i个校准点，稳定后记录标准水位真值 H i
同步采集传感器输出信号 S i ，转换为水位值 H i,测
计算单点误差 δ i = H i,测 − H i ，要求 ∣δ i ∣ ≤ 允许误差（通常≤±0.1%FS或±1mm，取较大值）
非线性修正：若各点误差呈现系统性非线性，通过设备内置线性化模块或上位机软件进行分段修正，修正后再次验证
3.4 温度影响测试（可选）
将传感器置于恒温槽中，分别在0℃、10℃、20℃、30℃、40℃恒温2小时
每个温度下重复3.3节量程校准流程，记录温度系数 α = ΔT ΔH ，要求 α ≤ ±0.02%FS/ ∘C
若超差，启用传感器内置温度传感器进行实时补偿
3.5 滞后误差测试
水位从0%FS缓慢升至100%FS，记录各校准点上行测量值
再从100%FS降至0%FS，记录下行测量值
计算同一校准点的滞后误差 γ = 2 ∣H 上行 −H 下行 ∣ ，要求 γ ≤ ±0.05%FS
四、特殊工况校准对策
| 工况类型 | 影响特征 | 校准措施 |
|---|---|---|
| 含沙量高的水体 | 泥沙沉积覆盖感应面 | 缩短校准周期至1个月，校准前彻底清洁感应面，必要时加装防淤罩 |
| 强腐蚀性水体 | 感应元件腐蚀导致灵敏度下降 | 采用耐腐蚀材质传感器，校准中加入介质兼容性验证，每季度进行零点漂移检查 |
| 动水（流速>1m/s） | 水流冲击产生动态误差 | 在静水槽中完成静态校准后，现场进行动态修正系数标定，修正公式需经第三方验证 |
| 冰冻环境 | 冰层挤压传感器或阻断感应 | 冬季前完成校准，加装保温层或加热装置，解冻后立即复校 |
五、校准周期与记录
5.1 校准周期
| 应用场景 | 首次校准 | 后续校准周期 | 备注 |
|---|---|---|---|
| 国家基本水文站 | 安装后7天内 | 6个月 | 汛前、汛后各加测1次 |
| 中小型水库/灌区 | 安装后15天内 | 12个月 | 水位突变后及时复校 |
| 工业废水排放口 | 安装后3天内 | 3个月 | 介质特性变化时立即校准 |
5.2 校准记录要求
记录应包含以下内容：
设备信息：型号、编号、生产厂家、安装地点
标准器信息：名称、编号、检定有效期、精度等级
校准数据：各校准点水位真值、测量值、误差、环境温度
修正参数：零点偏移量、量程系数、温度补偿公式
结论：合格/不合格判定，下次校准日期
操作人及审核人签字，加盖校准专用章
六、常见问题排查
| 故障现象 | 可能原因 | 处理方案 |
|---|---|---|
| 输出信号恒为4mA（下限） | 传感器断线或电源故障 | 检查供电电压（通常为DC 12~24V），测试线缆通断 |
| 测量值持续漂移 | 感应面结垢或介质特性变化 | 清洁感应面，重新进行零点校准，必要时更换传感器 |
| 响应速度迟缓 | 阻尼时间过长或信号滤波过度 | 减小阻尼系数，优化滤波算法，检查信号传输延迟 |
| 温度补偿失效 | 温度传感器故障或补偿公式错误 | 单独校准温度传感器，重新导入正确的补偿系数 |
