多普勒流量计使用指南
一、产品简介与测量原理
多普勒流量计是一种利用声学多普勒效应测量流体流速，并结合液位传感器（或压力传感器）计算瞬时流量与累计流量的仪表。它主要适用于含有一定数量悬浮颗粒或气泡的液体，如污水、泥浆、原水、工业废水等。
测量原理：
流量计探头发射固定频率的超声波，声波遇到流体中运动的固体颗粒、气泡或絮凝物时产生反射。由于流体运动，反射回来的声波频率发生偏移（即多普勒频移），频移量与被测流体的流速成正比。通过检测频移即可计算出流速。同时，内置或外接的液位传感器测量当前水深，结合预先设置的渠道/管道断面参数，系统自动换算为瞬时流量和累计流量。
核心特点：
适用于浊水、污水、含颗粒或气泡的流体
非满管、明渠、圆管、方涵等多种场景均可使用
安装简便，可外夹式或浸入式安装
无需额外建设量水堰槽（但需规则断面）
连续测量，实时输出流量数据
二、设备组成与检查
标准配置
| 部件名称 | 数量 | 说明 |
|---|---|---|

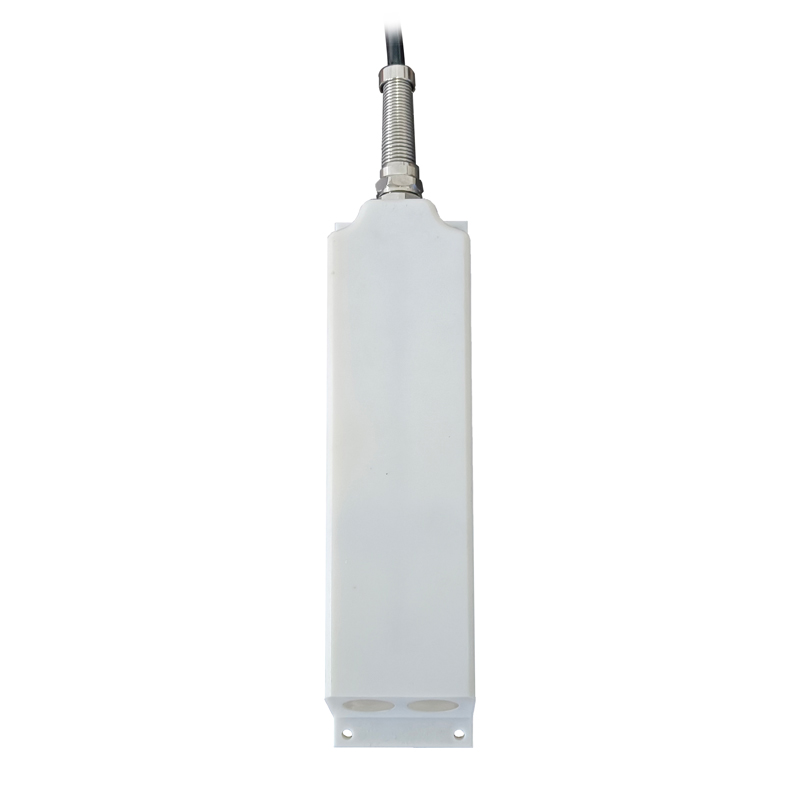

| 多普勒流量计探头 | 1套 | 含超声波换能器与温度/压力传感器 |
| 主机（变送器/显示表） | 1台 | 数据处理、显示、信号输出 |
| 专用信号电缆 | 1根 | 连接探头与主机（长度按需） |
| 安装支架或夹具 | 1套 | 固定探头于管道或渠道壁 |
| 电源适配器 | 1个 | 或直接供电端子 |
| 说明书/软件 | 1套 | 配置工具及通讯协议 |
使用前检查
外观检查：探头表面无裂纹、无严重划伤，电缆无破损
液位传感器（如有）通气孔是否堵塞（压力式）
确认供电电压与设备铭牌一致
检查安装位置流体是否满足“含有适量反射颗粒”的条件（通常要求悬浮物浓度≥50 mg/L或粒径≥0.1 mm）
三、安装与定位
3.1 安装位置选择
选择流体稳定、无涡流或回流干扰的直管段或顺直渠道段
管道安装：探头应安装在满管流且上下游有足够直管段的位置（上游≥5倍管径，下游≥3倍管径）
明渠/排水沟：安装在断面规整、水流平缓、无跌水或水跃的区域
避开靠近泵出口、阀门、弯头、格栅等干扰源（距离≥10倍管径）
流体中应保持一定数量悬浮颗粒，过清的水（如自来水、纯净水）无法正常测量
3.2 安装方式
浸入式（插入式）安装：
在管道或渠道顶部开孔，安装焊接底座或法兰短管
将探头插入至设计深度（一般探头前端应伸入管内壁一定距离，避免贴近管壁）
调整探头方向，使超声波波束正对来流方向（通常探头表面有流向标记）
紧固密封螺母，确保无泄漏
外夹式安装：
清洁管道外壁表面，去除锈迹、油漆（换能器安装区域）
在管道外壁涂抹专用耦合剂（如硅脂或超声耦合剂）
将外夹式探头固定在管壁，用不锈钢扎带或夹具紧固
对于内衬或水泥管，需采用嵌入或特殊固定方式（外夹式仅适用于金属、塑料等导声良好的管道）
渠道或明渠安装：
在渠道底部或侧壁预埋安装基座
探头应水平安装且距底部一定高度（通常为渠道高度1/3~1/2处），确保低水位时仍被淹没
探头波束发射面应与水流方向成0~10°夹角（正对水流）
3.3 液位传感器配置
大多数多普勒流量计同时配备压力式或超声波液位传感器
压力式传感器：探头内部集成，零点必须在水面无压状态下校准
外接液位计：需确保水位测量与流速测量位于同一断面
四、参数设置与校准
4.1 初始设置（通过主机面板或软件）
| 参数类别 | 项目 | 说明 |
|---|---|---|
| 基本参数 | 测量介质 | 污水、泥浆、工业废水等 |
| 管道/渠道参数 | 形状 | 圆管、矩形、梯形、U形 |
| 尺寸 | 直径/宽度/高度/边坡系数 | |
| 满管状态 | 是否满管（影响算法） | |
| 流速参数 | 多普勒频率 | 常用 0.5~2 MHz，按介质颗粒大小选择 |
| 流速范围 | 预设量程（通常 0~5 m/s 或 0~10 m/s） | |
| 最小可测流速 | 通常 0.02~0.05 m/s | |
| 液位参数 | 零点校正 | 无水时液位显示应为0 |
| 满度校正 | 已知水位点校验 | |
| 输出参数 | 4-20mA对应量程 | 流速/液位/瞬时流量 |
| 累积流量单位 | m³, L, 吨等 |
4.2 基本校准
零点校准： 确保流体静止且探头处于无水流环境，执行零点流速校正
液位校准： 在无水或已知水位条件下校正液位零点与斜率
多普勒信号校准： 观察信号强度与信噪比，调整探头安装角度或位置以获得稳定回波
4.3 流量系数设定（重要）
由于断面平均流速与测量点流速可能存在差异，需设置 流速系数
一般经验值：层流 0.6~0.8，湍流 0.8~0.95，现场应通过比对试验确定
也可采用标准流量计（如电磁流量计）进行至少3个流量点的比对，反推系数
五、操作步骤
5.1 通电与自检
按照接线图连接探头、主机、电源
闭合电源，主机显示屏亮起，进入自检程序
观察是否显示正常流速及液位数据（零流时流速应接近0）
5.2 实时测量
确认流体中有足够悬浮颗粒（可观察回波强度指示，一般要求 > 50%）
读取瞬时流速、瞬时液位、瞬时流量
检查数值是否合理，如有波动可调整信号滤波等级
5.3 数据记录与输出
本地显示：主机支持瞬时流量、累积流量、流速、液位同屏显示
模拟输出：4-20mA信号可接入PLC/DCS
数字通讯：RS485（Modbus RTU）、HART、Profibus等，可远程采集
数据存储：部分型号内置数据记录仪，支持USB导出
5.4 停止与断电
长期停用时，关闭主机电源
在寒冷地区应及时排空探头及电缆内的残留水（如果探头浸入式且无防冻措施）
六、维护与保养
日常维护
每1~3个月检查探头表面是否被污物、油泥或生物附着（尤其是浸入式探头），及时清洗
清洗时使用软布和中性清洁剂，禁止使用硬物刮擦声学窗
外夹式探头检查耦合剂是否干涸，必要时重新涂抹
检查电缆防护套管及接线盒是否进水，密封是否良好
定期校准
建议每6~12个月进行一次现场比对校准
比对方法：便携式超声波流量计（时差法）或容积法（适用于小型渠道）
若发现流速或液位偏差 > 5%，需重新进行零点校正或调整系数
故障判断与处理
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 无流速信号 | 流体太清澈，无反射颗粒 | 添加适量气泡或适用于浊度较高的场合 |
| 液位显示异常 | 压力传感器通气孔堵塞 | 清理通气孔或重新标定零点 |
| 流速值跳变剧烈 | 探头固定不牢或流场紊流 | 重新固定，增加滤波系数或避开干扰源 |
| 累积流量偏大/偏小 | 断面参数或流量系数错误 | 核对管道尺寸，重新标定系数 |
| 信号强度弱 | 探头安装过远、角度不对或介质衰减大 | 调整探头位置，缩短探头与主机距离 |
七、注意事项与安全提示
操作注意
禁止在超过额定温度和压力的工况下使用（通常介质温度 -20℃~+60℃）
严禁在爆炸性环境中使用非防爆型流量计
外夹式安装必须保证超声波能够穿透管壁并有效耦合（管壁锈蚀或衬里脱落会严重影响测量）
浸入式探头安装时，确保密封良好，防止液体渗入内部电路
电缆不应与强电电缆平行敷设，避免电磁干扰
适用性限制
多普勒流量计不适用于纯净水、蒸馏水、去离子水等低含固率的液体
对介质中的气泡过于敏感，大量气泡可能导致测量值偏高
流速过低（<0.03 m/s）时测量精度下降
安全防护
在开放渠道或窨井中作业时，注意有毒有害气体，须遵守有限空间作业规程
测量含有毒或腐蚀性介质时，应佩戴防护手套、护目镜，避免液体喷溅
操作仪表电源时确保手部干燥，接地可靠
八、常见问题解答
问：多普勒流量计能否用于清水测量？
答：不能，或者测量非常不稳定。清水缺乏足够的反射颗粒，建议改用电磁流量计或时差法超声波流量计。
问：非满管圆形管道能否测量？
答：可以。多普勒流量计通常配合液位传感器，通过“流速×湿周面积”算法计算非满管流量。需准确设置管道直径和满管标志。
问：为什么液位正常而流速为零？
答：可能流体静止；或者探头被污泥覆盖、损坏；也可能是反射颗粒沉降导致信号丢失。可以检查信号强度并尝试清洗探头。
问：多普勒流量计是否需要整流段？
答：需要。为保证流速分布规律，建议上游直管段长度至少为5~10倍水力直径。
问：如何提高测量精度？
答：选择规则的测量断面、稳定固定探头、进行现场流量比对并修正系数、保持探头清洁、确保介质中有足够反射体。
