喇叭口雷达水位计使用指南

一、产品简介

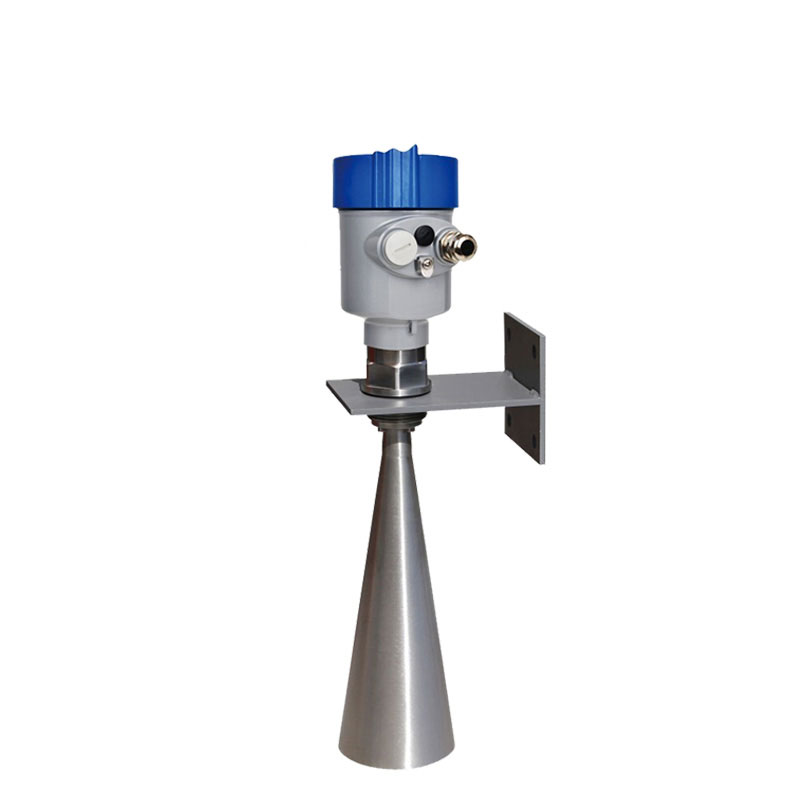

喇叭口雷达水位计（也称喇叭口雷达液位计）是一种基于微波雷达技术的非接触式水位测量仪表，采用喇叭形天线发射和接收高频电磁波信号，通过测量发射波与反射波之间的时间差或频率差来计算水位高度。喇叭口天线具有良好的波束聚焦能力和抗干扰能力，波束角较窄（常见8°~23°），能量集中，在复杂工况下测量精度较高。产品广泛应用于河道、渠道、水库、排水管网、储罐、工业反应釜等场景的水位或液位测量。

二、工作原理

喇叭口雷达水位计采用时间行程（脉冲式）或多普勒效应（调频连续波FMCW）原理工作。仪表向被测水面发射高频微波脉冲（或连续调频波），微波以光速传播，到达水面后发生反射，部分反射信号被天线接收。对于脉冲式雷达，仪表通过计算发射信号与接收回波之间的时间差 Δt，根据公式 \(D = c × Δt / 2\) 计算仪表到水面的距离（空高），再结合安装基准高度（或零点标高）换算出水位- 。对于调频连续波（FMCW）雷达，仪表通过测量发射频率与接收频率之间的差值来计算距离。

喇叭口天线具有较窄的波束角和良好的方向性，能够有效聚焦能量、抑制旁瓣干扰，即使在水面存在波浪或轻微漂浮物的情况下，仍能准确锁定主回波信号- 。

三、主要技术参数与选型建议

3.1 常见技术参数

不同厂家和型号的参数有所差异，以下为典型参考值：

参数	典型值范围
工作频率	24GHz、26GHz、66GHz、80GHz
测量范围	0.15m ~ 25m（常见），最大可达50m
测量精度	±3mm ~ ±10mm（依赖量程）
重复性	±3mm
分辨率	1mm
盲区	0.15m ~ 0.5m
波束角	8° ~ 23°
供电电压	DC 9-36V（常用DC 12/24V）
输出信号	4-20mA/HART、RS485/Modbus
防护等级	IP67 / IP68
工作温度	-40℃ ~ +85℃
过程压力	-0.1 ~ 4.0MPa

3.2 频率选择建议

不同频率的喇叭口雷达水位计适用于不同工况：

低频段（6.8GHz） ：穿透力较强，适用于有蒸汽、粉尘的环境，但波束角较大，抗干扰能力相对较弱- 。

中频段（24GHz/26GHz） ：四者兼顾，应用最为广泛，适用于大多数常规工况。

高频段（66GHz/80GHz） ：波长更短，波束角更小（可低至3°~5°），聚焦能力强，抗干扰性能更优，适用于有小量程高精度或狭窄空间测量需求的场景。

四、安装要求

4.1 安装原则

喇叭口天线必须伸出安装连接管（接管），要求喇叭口下端低于接管口至少10mm- 。若无法满足此条件，须使用天线延长管，否则接管内壁会产生强烈的假回波干扰，严重影响测量精度。

传感器轴线应与水面保持垂直，最大允许倾斜角≤5。法兰安装面与水平面的误差应小于±0.5°，若是罐体安装，法兰上的标记应指向最近的罐壁。

4.2 安装位置选择

容器/罐体场景：一般情况下不可安装在正中心。应安装在距离罐壁约为容器半径的1/2或罐高的1/6~1/4处。对于拱顶罐，选择距离罐壁约为罐高的1/6~1/4处为最佳。

锥形罐：可安装在罐顶正中间，以确保波束覆盖整个锥形底部。

天然河道/明渠场景：选择水流平稳、无漩涡、无扰动的顺直段，上游5倍以上、下游3倍以上渠道宽度直段，安装于中心线上方，雷达波束正对水面，避免岸边或渠壁反射干扰。

排水管网/暗渠：在检查井内壁安装时，注意避开井壁凸起或管道接缝处的尖锐反射物，必要时加装导波辅助装置。

4.3 避障要求

雷达波束角覆盖范围内不得有任何障碍物（如搅拌器、加热管、支架、进料口）。与障碍物的最小距离应大于盲区值的1.5倍，且障碍物必须在波束角之外【8L12-L13】【9L3-L4】。

4.4 盲区与死区

上电时天线尖端有一个小段盲区（无法测量的区域），量程的最终使用值应距离天线尖端至少50mm【1L24】【9L6-L7】。设计测量范围时需避开盲区，确保最高水位不进入盲区。

4.5 安装后检查

安装完成后建议通过PC上位机软件观察回波曲线图。若发现存在强干扰反射（干扰波峰值高于真实液位回波），应进一步调整安装位置，直至获得清晰稳定的回波曲线【10L8-L12】。

五、设备连接与参数配置

5.1 电源连接

确认供电电压符合设备要求，典型供电为DC 9-36V（常用DC 12V或24V），注意正负极性；使用防水接头，确保连接可靠；功耗通常不大于0.3W（平均20mA，正常6~8mA）【7L8-L9】【6L8-L9】。

5.2 通讯连接

支持RS485/Modbus RTU通讯，注意A（+）/B（-）线的对应关系；支持4-20mA/HART协议（两线制）【6L8-L9】；防雷接地电阻应小于4Ω，使用双绞屏蔽电缆，避免与强动力电缆并行敷设【8L16-L17】。

5.3 参数配置

零点设置：以天线发射面（或安装基准面）为零点基准，输入安装高度的基准值。

量程设置：根据测量范围设置空高上限（4mA对应点）和满量程高度（20mA对应点）。

滤波参数设置：根据水面波动情况适当调整阻尼时间和滤波系数，抑制跳动。

**虚假回波抑制：利用雷达的自学习功能识别并储存固定干扰回波，在数据处理时自动剔除干扰信号，提高测量的准确性【10L12-L14】。

通讯参数：设置设备地址和波特率（常用9600bps或19200bps）。

六、日常使用与数据读取

6.1 操作步骤

通电后等待设备自检、上电初始化完成（通常30秒~3分钟）。

通过数据采集器、PLC、RTU或电脑监控软件进行数据读取。

观察实测液位（或空高）、信号/回波质量、电流输出（或通讯状态）等关键参数。

确认数据在合理的物理范围之内，无明显的无效数值或大幅跳点。

6.2 读数说明

空高：从天线发射面至水面的垂直距离，单位m。

水位：根据空高换算出实际水位高度，单位m。

信号强度：反射信号的强度（单位dB或百分比），过低（如<30dB）时需检查安装是否恰当、镜头是否脏污或测量环境是否不良。

故障指示/报警代码：设备故障或信号丢失时的指示，需对照说明书排查。

七、参数率定与校准

为确保测量准确度，安装完成或在工况变更后应进行参数率定：

零点校准：测量空罐或无水状态下，读取当前空高值，若与实际物理距离不符，按CAL键或通过软件执行零点校准【14L9-L10】。

满量程校准：当液位达到满量程时，执行满量校准【14L9-L10】。

水位验证：利用便携式水位计或人工测尺，在稳定的静水条件下对液位数据进行多组抽查、对比验证。

回波验证：通过使用装有相应软件的上位机远程观察回波曲线图，检查是否存在新的干扰反射波，若存在，利用雷达液位计自带的虚假回波识别功能进行抑制和修正【10L15-L17】。

率定周期：建议每年率定一次，或当工况发生显著变化（如水池或河道形状明显改变、加装搅拌、加热装置）后重新率定。

八、维护保养

项目	频率	内容
外观及电气检查	每周	检查外壳有无破损、密封是否良好、电缆及接头有无松动或侵蚀
喇叭天线清洗	每月	清除天线喇叭口表面积尘、有机物结晶，用柔软的湿布擦洗（切勿硬刮或使用铁器，防止天线受损）；若测量介质含易挥发的有机物，结晶问题则需提高检查和清理频繁度【10L14-L15】【16L7-L8】
防雷接地检查	每季	检查接地电阻（要求<4Ω），防雷模块是否完好
功能校验	每半年	用便携式液位计或其他辅助计量装置进行比测（精度验证，重启或实测比对），必要时进行全量程校准
电缆密封检查	每半年	检查电缆进出线口密封情况，防止空气中水分进入到仪表内部

特殊环境维护提示：

在易挥发的有机物（如轻油、溶剂）环境下，需要定期清理天线喇叭口或天线上面的结晶残留物【10L14-L15】。清理时须断电并在小心抬起的状况下用软布擦除干净，严禁硬质铁器刮擦，以防天线表面涂层破坏【16L7-L8】。

在污水或雨水比较脏的工况下，可能意外出现淤泥或污渍喷溅到天线喇叭口表面，应缩短清洗间隔周期（如每两周检查一次），以确保信号稳定。

九、常见故障及解决方法

故障现象	可能原因	处理措施
无输出/通信失败	电源未接通；接线错误；通讯参数不匹配	检查电源电压和正负极；核对A/B极性与地址、波特率的设置
液位值固定或卡住不变化	泡沫层；蒸汽严重覆盖；介质结垢/冷凝；算法锁定了虚假液面回波	适当等待泡沫消散或待蒸汽冷凝；清洗天线喇叭口【10L14-L15】；通过回波分析软件重新抑制虚假回波；必要时调整雷达的灵敏度或选用不同的频率型号【15L15-L17】
测量数值波动过大/跳变频繁	天线安装倾斜超过5°；波束角内出现障碍物（或固定干扰回波）；水面剧烈动荡超出阻尼范围	重新校准天线的垂直轴线；调整安装位置移开障碍物；增大阻尼或滤波深度；使用软件进行固定干扰回波映射与抑制【8L12】【15L8-L11】
信号强度远低于正常值	安装位置离液面太高或波束角没有正对水面；天线表面脏污严重；低介电常数介质（如油品）反射较弱	降低安装高度或微调喇叭口的角度方向；全面清洗天线表面；针对低介电常数介质需要使用高增益雷达或外加导波管等措施促进信号有效反射
液位显示为“最高满程”或故障满程报警	空罐时天线正对管壁或其他金属固定障碍物；误将接管内壁回波锁定为主信号；天线严重结露	调整安装位置或增大天线到金属障碍物的间距；上位机查看回波曲线并执行新的干扰抑制；对天线喇叭口加装防结露措施
读数与其他液位计对比存在系统性偏差	零点设置错误；空高基准设定不准确	核对零点基准与安装高程；现场进行空罐零点标定或满量程校核

排查原则提示：雷达硬件故障概率较低，在此类设备出现问题时建议优先检查信号路径和回波质量（回波层分析），其次是安装工况与参数匹配，切忌未加分析直接更换设备【15L4-L7】。

十、注意事项

安全第一：高空（桥架、立杆、罐顶）或涉水环境下安装与维护时，必须佩戴安全帽、安全带、救生衣并设置安全监护。

天线保护：搬运、安装及清理时严防硬物撞击喇叭口，防止天线变形或损伤涂层。切忌使用铁器直接刮擦天线表面【16L7-L8】。

防雷要求：所有外部安装、露天布置的雷达水位计都必须接入防雷接地网，接地电阻<4Ω【8L16-L17】。

恶劣环境适应性：在遇大暴雨、强雷电、严重霜冻等恶劣天气时尽可能暂停户外安装及维修作业。若现场蒸汽、雾气或粉尘较重，必须选择合适频段（如低频段穿透力强）或加装仪表吹扫装置【5L6-L6】。

介质兼容性材料选择：喇叭口天线不适用于强腐蚀性介质环境（如强酸、强碱、化学液体等），应优先选用PTFE（聚四氟乙烯）或其它耐腐蚀平（棒）天线形式，或者选择带防腐蚀涂层的喇叭天线【5L8-L9】。

参考说明书：本文所列为通用性指标和典型工程操作参考，详细接线图、编程细项、硬件尺寸数据以及特定接口协议等功能都必须以具体产品随机的《用户手册》为准。

十一、典型应用场景建议

应用场景	安装关键点	推荐说明
水库/天然河道水位监测	高架或侧岸支架，正对河面中心线，避开弯道、堰坝、汇流处的扰流区	选用中长量程（25m/30m）喇叭式高频雷达，用于非接触测量，防雷配套
明渠/农业灌溉渠道流量监测	固定在跨渠桥架中心上方，雷达波束垂直于水面	喇叭天线聚焦波束且抗外界干扰能力强，配合水位流量曲线或堰槽推流
城市排水管网/检查井（下水道）	固定于井口中上部的井壁或特制支架，天线注意伸出安装短管，确保雷达波束不被井盖或接缝所阻挡	选用防护等级IP68、尺寸紧凑的天线内缩小型雷达
工业储罐与池体类非接触液位	距离罐壁为1/2R；避开进液口、搅拌器等干扰源；天线伸出接管至少10mm以上	喇叭天线抗高温、高压及腐蚀性雾气；适合大容量液体储罐≥30m深度

提示：喇叭口天线的紧凑聚焦能力可有效应对狭窄空间内的强干扰和多重回波问题,测量性能高度依赖于安装细节（天线对中垂直、避开盲区、接管末端突出）以及定期清理维护，请务必重视安装阶段与首次率定工作
