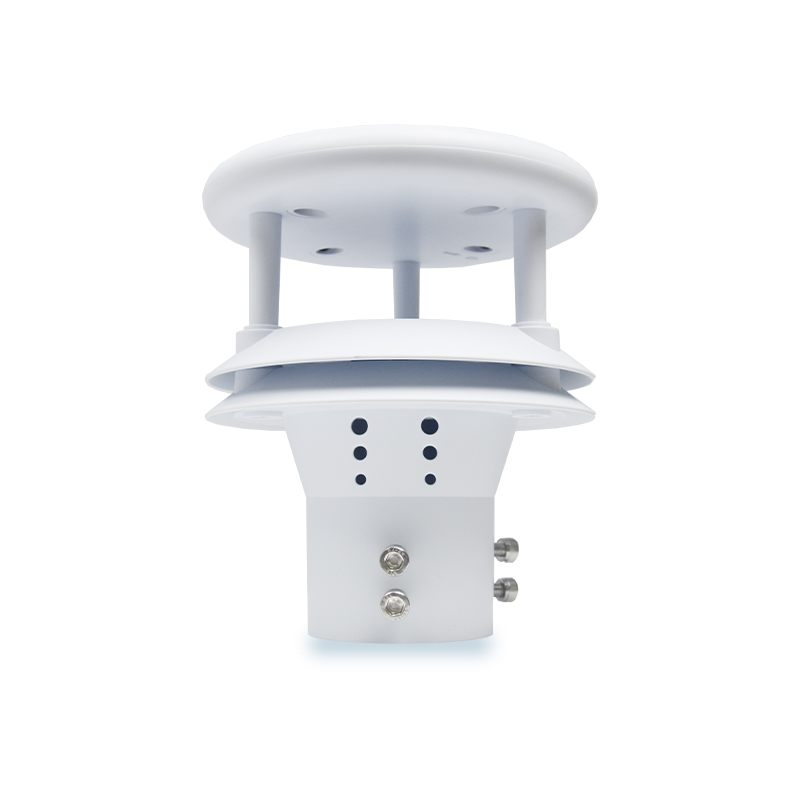

压电动能式雨量计校准

一、校准意义

压电动能式雨量计基于压电效应工作：雨滴撞击传感面产生电荷信号，经换算得到降雨量及强度。相较于传统翻斗式，其无机械活动部件、寿命更长，但受雨滴大小分布、撞击角度、环境温度及传感器老化影响，易产生“大暴雨偏小、小雨偏大”的系统误差。定期校准是确保数据真实反映降水动态的关键。

二、校准前准备

（一）环境条件

环境要求：温度20 ±5 ∘C，相对湿度40% ∼70%，无强电磁干扰、无持续振动源。

静置要求：传感器断电静置≥30分钟，消除热释电效应残留电荷。

（二）标准装置

设备名称	技术要求	用途
标准雨量滴定装置	滴径可控（ 0.5 ∼5mm），滴频可调	模拟单滴/连续降雨
落球冲击校准仪	钢球直径2 ∼10mm，下落高度可调	模拟大雨滴动能
标准翻斗雨量计	精度≤±2%	现场比对基准
电荷放大器/示波器	输入阻抗≥1GΩ	采集原始电荷信号

（三）设备检查

外观检查：传感面无破损、无附着物，密封胶圈完好；

电气检查：输出信号线屏蔽层接地良好，绝缘电阻≥100MΩ；

预热稳定：通电预热≥15分钟，监测本底噪声（应≤5μV）。

三、校准项目与流程

（一）零点漂移校准

在无振动、无遮挡环境下静置传感器；

记录10分钟内的输出波动值；

若漂移量>0.1mm/h（等效值），需在软件中启用自动归零补偿。

（二）单滴动能校准（核心项）

使用落球仪释放已知动能的钢球（ E k=2 1mv 2）撞击传感面；

记录输出电压峰值V p ；

拟合E k−V p 曲线，修正动能-电压转换系数；

重复3次，线性误差应≤±3%。

（三）模拟降雨校准

降雨强度 ( mm/h)	测试方法	允许误差
0.5（毛毛雨）	滴定装置1滴/秒	±15%
2.0（小雨）	滴定装置5滴/秒	±10%
10.0（中雨）	滴定装置20滴/秒	±8%
50.0（暴雨）	滴定装置100滴/秒	±5%

注：每点测试时长≥5分钟，剔除前1分钟不稳定数据。

（四）动态响应测试

阶跃响应：从0突增至20mm/h，响应时间<3秒；

衰减特性：降雨停止后， 60秒内输出应降至满量程的1%以下。

四、校准结果处理

数据记录：填写《压电雨量计校准证书》，包含：

各强度点实测值与误差

动能转换系数修正值

温度漂移系数（如有）

合格判定：

全量程误差≤±10%

重复性RSD <5%

出具校准报告并标注有效期（通常12个月）

失效处理：若某点误差>20%或线性度超标，需返厂更换压电陶瓷片。

五、特殊注意事项

防振要求：校准台需独立地基，避免人员走动引起振动干扰；

温度补偿：若传感器无内置温补，需建立−10 ∘C ∼+50 ∘C的温度误差修正表；

安装角度：校准时需保持传感面水平（气泡水平仪校验），现场安装倾斜角<5 ∘；

生物污染：户外使用后需用异丙醇清洁传感面，防止苔藓/油污改变撞击特性。

六、现场比对维护

每月：与邻近标准雨量计对比，偏差>15%时触发校准警报；

每季：检查传感面是否结露、腐蚀，清理蜘蛛网等异物；

每年：返厂进行全参数校准，更新固件滤波算法。

技术提示：压电式传感器对冰雹、雪晶等非液态降水响应异常，冬季需切换至加热模式或结合光学传感器联合校准。

通过量化雨滴动能与电信号的映射关系，可显著提升压电雨量计在复杂天气下的数据可靠性，为短临暴雨预警提供精准支撑。
