光电雨量计使用指南

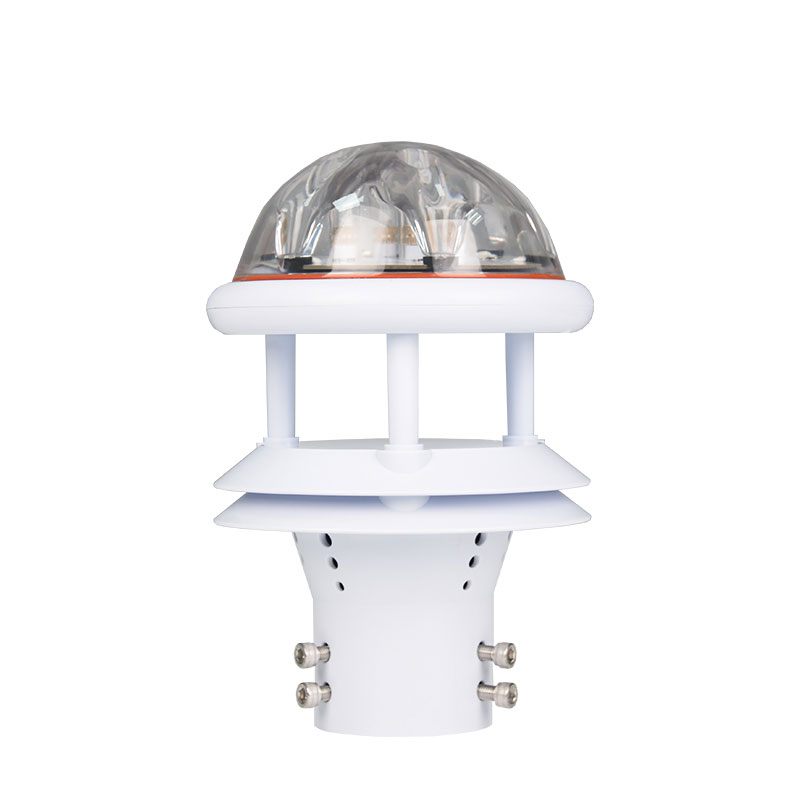

光电雨量计（又称光学雨量传感器、光电式雨量传感器）是一种基于光学感应原理测量降雨量的精密仪器。与传统翻斗式雨量计不同，光电雨量计无活动机械部件，采用光学扫描技术检测雨滴，具有体积小、精度高、免维护、抗污染等突出优势，广泛应用于气象监测、智慧灌溉、水文水利、高速公路、机场港口及地质灾害预警等领域。

本指南旨在为用户提供光电雨量计从安装部署到日常维护的全流程标准操作指引，帮助用户充分发挥设备的测量性能。

一、工作原理简述

光电雨量计的核心工作原理基于光学感应——利用光与雨滴的相互作用进行降雨测量。设备内部通常配备红外激光发射器或发光二极管（LED）以及高灵敏度光电接收阵列，发射模块以特定角度向检测区域发射红外光束。当雨滴落在传感器表面或穿越采样空间时，会遮挡部分光线或改变光的传播路径（如产生米氏散射效应），导致接收端接收到的光信号强度发生明显变化。接收器将光信号的变化实时转换为电信号，设备内部的微处理器通过对电信号的变化频率和强度进行分析计算，得出雨滴大小、数量及单位时间内的降雨量（雨强），进而累加得到总降雨量。部分先进型号还内置多种雨型识别算法，可根据不同降雨特征进行针对性数据处理，进一步提高测量精度。

采用光电式原理的雨量计无需依赖任何机械翻倒部件，彻底避免了传统雨量计因机械磨损、堵塞导致的测量误差和频繁维护问题，特别适合在野外无人值守环境下长时间稳定运行。

二、安装指南

2.1 安装位置选择

安装位置直接决定测量数据的有效性，应遵循以下原则：

空旷无遮挡：传感器应安装在四周及上方无任何遮挡物的开阔位置，传感器水平方向周围1米半径内不得有建筑物、树木、广告牌等障碍物，以免遮挡雨滴正常降落。

避免人为干扰：安装位置应远离人员频繁活动区域，防止人为触碰或振动对测量造成影响。

远离热源和反射面：避免安装在空调外机、排风口、金属屋面等可能产生热辐射或光反射的位置，防止温度和光线变化干扰测量精度。

考虑维护便利性：安装高度应便于日常检查和清洁维护，建议安装在支架或立杆上（离地1.5米以上为宜）。

2.2 安装前检查

安装前请核实设备清单，通常包含主设备、托片、安装螺丝及配套紧固件等。通电前，务必确认传感器罩子表面完全干燥——任何残留的水汽或水滴都会导致初始测量误差，必要时可放入适量干燥剂辅助除湿。同时检查壳体各紧固件是否拧紧、下方线缆接口密封是否完好、无松动迹象。确认无误后，按照随附产品手册的接线图连接电源和信号线（常见为12-24V DC供电，RS485、脉冲或4-20mA输出），接220V电源前务必核对电压规格，以防烧毁设备。

2.3 安装步骤

固定传感器：将传感器通过托片和配套螺丝/螺母牢固固定在待安装位置，推荐使用不锈钢材质的M4×35螺丝进行紧固，确保在风力等外力条件下不会产生晃动。

调整至水平：安装过程中必须使用水平仪确保传感器感雨面保持绝对水平，倾斜安装会导致雨滴滑落路径改变，直接影响测量精度。

连接线缆：从传感器下方的防水孔引出信号线和电源线，务必使用室外专用防水密封线，并对接口处做好防水处理。

保护走线：室外走线建议穿入线管或使用铠装线缆，防止鼠咬和日晒老化，线材不应过紧拉伸。

系统上电：完成所有接线并复查无误后，接通电源，观察指示灯状态或使用监测软件确认设备正常运行。对于带自动水平校准功能的型号，通电后设备会自动完成水平校准，无需现场人工校准。

对于采用太阳能供电的无线光电雨量计，需额外确保太阳能板朝向正南（适用于北半球）且无遮挡，以保证续航能力。

三、调试与校准

3.1 调试准备

设备安装固定后，需通过示波器或专用数据采集软件进行精确调试以检查输出信号，确保中央平台或本地系统能正确接收数据。调试前电源接线必须准确且稳定——建议使用多用表测试电源电压是否在额定范围内（通常为9-30V DC），避免因接线错误导致设备烧毁。

3.2 灵敏度调节

多数光电雨量计配备了灵敏度调节旋钮或可通过软件配置敏感度参数。在调试过程中，可用纸片在传感器上方模拟雨滴下落动作，观察传感器能否准确响应并触发信号。若响应过于频繁（如晴天时也误触发），应适当降低灵敏度；若小雨未能被检测到，则应适当提高灵敏度。调节后建议静置一段时间观察背景光噪声是否引起误报，确保灵敏度参数与环境光强相匹配。

3.3 数据验证

将传感器的输出信号（如模块化脉冲或RS485数据帧）连接到示波器或采集卡上，检查输出波形或数据帧与实际降雨模拟动作是否高度吻合，确认数据输出的准确性和稳定性。针对具有多路输出接口的型号（如同时支持脉冲和RS485），应分别验证每个接口的输出是否正常。

3.4 精度校准

光学雨量计本质上是通过光信号变化间接推算降雨量的设备，实际测量精度受雨滴大小、密度、降落速度等多种因素影响。为保证测量可靠性，建议每年进行一次全面校准（若无特定行业强制周期，建议以一年为宜）。校准主要有两种途径：

送专业计量机构校准：将设备寄送至具备资质的计量检测机构，由专业人员使用标准设备进行标定。

现场对比测试：在设备旁放置标准雨量筒，记录同一场降雨中两者的累计读数，通过计算示值误差反向调整设备参数完成校准。

对于具备参数调节功能的设备，当读数与实际降雨存在偏差时，可通过微调“拆减系数”（DIV）和“雨型修正系数”进行小范围修正。部分高端型号内置渐变脉宽调制与动态比例校正技术，可有效应对传感器材料老化导致的导光性能下降，从而延长校准有效期。

四、日常维护与保养

光电雨量计相比传统机械式雨量计维护工作量大幅降低，但规范的定期维护仍是确保长期测量精度的关键。设备无活动机械部件，核心光学元件一旦被污垢覆盖便会直接影响光信号检测，因此清洁是重中之重。

每月清洁：每月使用软布或清水清洗传感器罩子表面，清除积灰、落叶、泥沙、昆虫尸体等杂物，防止污垢长期积累影响透光率。清洁时避免使用研磨性材料或有机溶剂（如酒精、涂料稀释剂、油类等），以免损伤光学表面。

大风暴雨前后检查：大风和暴雨天气来临前及过后，及时检查设备外观是否完好，壳体无裂纹、变形；确认透光罩无划痕或破损，防水密封无老化失效。

线缆和接口检查：定期查看接线端子是否氧化松动，接口密封是否完好，线缆有无破损或被鼠咬迹象，确保信号传输稳定可靠。

冬季防结冰处理：在寒冷地区使用带有加热系统的型号时，应在入冬前检查加热模块是否正常工作，防止结冰或积雪覆盖传感器表面。

长期使用后的性能评估：设备在长期使用过程中，光学元件老化和电子元件性能下降可能影响测量精度。建议每隔3-5年评估设备整体性能，必要时送回原厂或专业机构进行全面检测维修。

五、数据采集与管理

光电雨量计支持灵活的采集策略和丰富的输出选项，可根据应用场景的实际需求进行配置。

5.1 数据采集能力

设备能够测量分钟降雨量（雨强）、小时降雨量以及24小时累计降雨量。部分型号的采集周期最短可配置至20秒一次，上传周期最短为1分钟，确保对暴雨过程中的雨量变化实现高时间分辨率监测。当某一采集周期内监测到的降雨量超过用户预设的告警阈值时，设备可主动触发告警，向指定管理平台实时推送预警信息。

5.2 数据传输方式

根据不同型号，数据的上传方式主要包括：

有线输出：常见的干接点脉冲输出能无缝兼容翻斗式雨量计的脉冲计数采集系统，方便直接接入老旧气象站；RS485方式（Modbus协议）适合接入自动化监控系统；4-20mA电流环输出抗干扰能力强，适合远距离传输。

无线通讯：配备4G、NB-IoT（窄带物联网）或LoRa模组的无线光电雨量计自带太阳能供电系统，无需复杂外接布线，适合广布点、无人值守的监测网络，数据可实时上传至云物联网平台集中管理。

本地存储：部分型号设备自带数据存储芯片，即使在网络中断或断电的极端情况下，也能自动记录降雨总量，待通信恢复正常后再补传或供本地导出读取。

5.3 参数远程管理

无线光电雨量计通常支持远程配置参数（如告警阈值、采集上传周期）及远程升级固件程序的功能。用户通过物联网云平台即可对部署在野外的设备批量下发配置指令和系统更新，无需到现场逐一操作，大大降低了大规模监测网络后期维护的人力成本。有线输出的设备则需要通过本地串口调试工具逐台配置，更适合小规模部署或对实时性要求极高的场合。

六、常见故障及排除

6.1 传感器无数据输出

检查电源：确认电源是否正常接通，电压是否在设备工作范围内。使用万用表测量传感器电源输入端电压。对于太阳能供电的设备，检查蓄电池电量是否充足、太阳能板是否被遮挡。

检查接线：核对信号线（如RS485的A/B线）是否接反、接触是否良好、总线上是否有地址冲突。部分脉冲输出型设备需检查干接点承受电压和电流是否在允许范围内。

6.2 数据与实际降雨量偏差较大

清洁传感器罩：积灰和污垢遮挡是数据偏差最常见的原因，先执行清洁步骤观察改善情况。

调整测量系数：如果设备支持参数调节，可通过微调拆减系数DIV和雨型修正系数进行小范围修正。

执行校准：使用标准雨量筒对比测试或送专业机构进行精度校准。

6.3 晴天出现误报

检查灵敏度设置：灵敏度参数（如SEN1、SEN2、LMT）取值过小时极易受环境光线变化干扰，建议适当降低灵敏度或还原出厂推荐值。

排查外部干扰源：检查传感器附近是否有强光直射（如太阳反射、车灯照射）、高热气流（如空调热风）、振动源（如风机、交通震动）或昆虫活动对光学信号造成干扰。

6.4 信号断断续续或数据波动大

检查连接可靠度：重点排查线缆接头是否氧化松动，总线上的终端电阻匹配是否正确。

检查无线信号质量：对于无线型号，确认传感器安装区域是否处于4G/NB-IoT/LoRa基站的有效覆盖范围内，信号强度是否稳定。

七、安全注意事项

接线安全：接线和拆线前务必断开电源，尤其是正在接220V交流电或大功率蓄电池时，必须由持证电工或专业技术人员操作，以防触电。

防雷保护：安装在户外高处时，应配置必要的防雷接地措施，避免雷击造成设备损坏。

恶劣天气作业：遇雷电、大风、暴雨等恶劣天气时，禁止登高作业对设备进行安装或检修。

规范测试：请勿使用打火机、酒精灯等明火靠近传感器测试，也不建议用对酒精挥发气体等不规范方法测试，以免损坏精密光学组件。

环境限制：传感器不宜长期存放或应用于含有高浓度腐蚀性气体、有机溶胶的环境中，这类气体会加速材料老化和损害精密光学系统。

合规操作：维护修理时若涉及拆机，需咨询厂家技术支持。切勿自行拆解或更换未经认证的核心零件，以免伤及内部高精密部件造成二次故障。
