免维护雨量计使用指南
一、概述

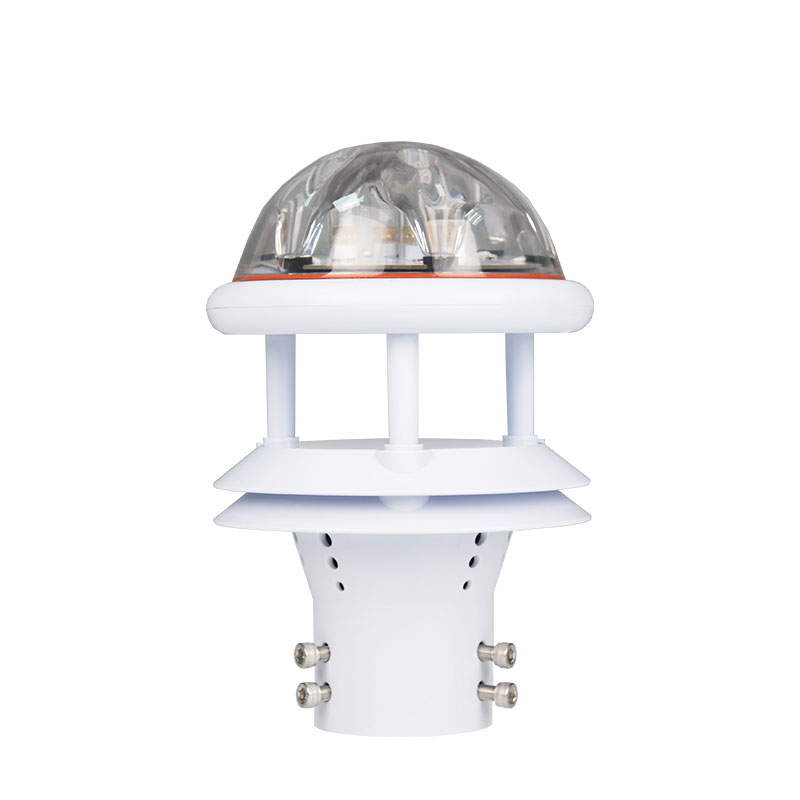

免维护雨量计（红外雨量传感器）是一种采用红外光学测量技术、全固态一体化设计的雨量监测设备。与传统翻斗式雨量计需要定期清理承水口、疏通排水孔、校准翻斗等繁琐维护工作不同，红外雨量传感器无任何机械运动部件，雨滴接触面（感雨罩）采用弧形高透光设计，不存储雨水，可有效杜绝灰尘、树叶、虫蚁等异物堆积，实现了真正意义上的免维护运行。
红外雨量传感器广泛应用于气象环境监测、水文水利、智慧城市、交通道路、农林灌溉、旅游景区及地质灾害预警等领域，尤其适合无人值守站和运维成本敏感的场景。
二、工作原理
红外雨量传感器基于光强衰减或散射原理测量降雨强度。传感器内部设有一个红外发射管和一个红外接收管（部分高端产品采用三通道窄带红外探测器与纯正弦交流信号源）。其核心工作过程如下：
红外光发射与接收：红外发射管持续向感雨罩上方的采样空间发射特定波长的红外光束。接收管实时监测穿过采样空间后的红外光强度，并转换为电压信号。
雨滴对红外光的调制：当雨滴穿过采样空间时，雨滴会对红外光束产生遮挡和散射作用，导致接收管接收到的光强瞬时下降。雨滴越大、越密集，光强衰减越明显。
信号处理与雨量计算：高精度信号处理电路对光强变化波形进行放大、滤波和数字化分析。根据电压变化的幅度和频率，结合内置算法模型（部分产品引入AI神经网络区分雨滴与干扰），可实时计算单个雨滴的大小、数量以及单位时间内的降雨强度和累积降雨量。
由于采用非接触测量方式，红外雨量传感器不受雨水化学性质腐蚀，也不受风沙、盐雾等环境影响，长期稳定性极佳。
三、技术参数（通用参考）
不同厂家、型号的红外雨量传感器在技术参数上略有差异，下表汇总了常见产品的通用技术指标范围：
| 参数项目 | 常见指标范围 |
|---|---|
| 测量范围（雨强） | 0～4mm/min 或 0～200mm/h |
| 测量精度 | ≤±4%（日累积降雨量） |
| 分辨率 | 0.01mm 或 0.1mm |
| 采样频率 | ≥10Hz（每秒采样10次以上） |
| 响应时间 | ＜1秒 |
| 通讯接口 | RS485（Modbus-RTU）、RS232、SDI-12 |
| 供电电压 | DC 7～30V（典型DC 12V） |
| 工作功耗 | 0.12W～0.5W（不含加热除冰功能） |
| 加热功耗（选配） | 约12～15W（DC 12V/1A） |
| 工作温度 | -40℃～85℃ |
| 工作湿度 | 0～100%RH |
| 防护等级 | IP65～IP67 |
本表仅供参考，具体参数以实际产品说明书为准。
四、安装指南
4.1 安装位置选择
为确保红外雨量传感器测量数据的准确性，安装位置应满足以下要求：
净空无遮挡：传感器水平周围1米半径内应无建筑物、树木、电线杆等遮挡物，避免遮挡雨滴降落路径或造成雨滴飞溅干扰。
上方开阔：传感器安装点的正上方应保持开阔，避免屋檐、树叶等造成的“二次滴落”（雨滴从高处物体上再次滴落，改变冲击力和分布）。
避开强光源和反射面：红外传感器对环境光敏感，应避免安装在强太阳光直射感雨罩的位置（可通过遮阳罩解决），同时避开大面积玻璃幕墙、水面等强红外反射面，防止产生误触发。
避开振动源：应远离大型电机、压缩机、交通干道等机械振动源，避免振动引起感雨罩微小形变导致信号噪声。
水平安装：传感器应保持水平，倾斜角度应小于产品规定值（通常≤3°）。多数红外雨量传感器具备自动水平校准功能，无需人工调平，但安装时仍应尽量保证大致水平。
4.2 安装步骤
支架准备：根据安装需求准备稳固的立杆或支架，推荐使用外径50mm或76mm的标准立杆。立杆应具有足够的抗风强度。
固定传感器：将红外雨量传感器通过配套的安装支架固定在立杆顶部。一般使用U型螺栓或半圆抱箍将传感器底座与立杆锁紧，确保传感器不会因风振而转动或倾斜。
电气连接：
电源连接：将传感器电源线接入DC 12V稳压电源（注意正负极，红色为正/黑色为负）。部分产品支持宽电压输入（例如5～24V），请参考产品标签。
通讯连接：RS485接口的A（+）、B（-）端分别连接采集器的对应端口，注意屏蔽层单端接地。
加热功能（选配）：如配备加热除冰模块，须单独连接加热电源（通常为DC 12V），并可通过采集器控制加热启停。
通电检查：接通电源后观察传感器指示灯（如有），确认工作正常。连接采集器读取雨量数据，在无雨条件下数据应为零或极小幅度的噪声（通常小于0.01mm等效雨量）。
防护处理：电气接头处应使用防水胶带或热缩管密封，防止水汽渗入。电缆应有适当的应力释放，避免因重力拉拽导致接触不良。
五、数据采集与通讯
5.1 通讯方式
红外雨量传感器常见的数据输出方式包括：
RS485总线（Modbus-RTU）：最通用、最可靠的方式，支持多点组网，传输距离可达1200米。
RS232（点对点）：适用于短距离直接连接工控机或串口服务器。
SDI-12：适用于水文环保领域的数据采集器。
脉冲输出（可选）：部分产品可配置为模拟翻斗式雨量计输出脉冲（例如每0.2mm降雨输出一个脉冲），便于替换旧系统而无需改动软件。
5.2 Modbus寄存器定义（通用示例）
以下为常见红外雨量传感器通过Modbus-RTU协议读取的寄存器地址及含义（具体请以产品说明书为准）：
| 寄存器地址（十六进制） | 数据内容 | 数据类型 | 说明 |
|---|---|---|---|
| 0x0000 | 累计雨量 | 浮点数或32位整数 | 自传感器上电或复位以来的总降雨量，单位mm |
| 0x0002 | 本场雨量 | 浮点数或32位整数 | 当前连续降雨事件的累积雨量，雨停后自动存储，下场降雨清零 |
| 0x0004 | 瞬时雨强 | 浮点数 | 当前分钟内的平均雨强，单位mm/min |
| 0x0006 | 前一分钟雨量 | 浮点数 | 过去1分钟内的降雨量，单位mm |
| 0x0008 | 前十分钟雨量 | 浮点数 | 过去10分钟内的累计降雨量，单位mm |
| 0x000A | 本场峰值雨强 | 浮点数 | 本场降雨中出现的最大分钟雨强，单位mm/min |
| 0x0010 | 降雨时长 | 32位整数 | 本场降雨已持续的秒数（部分产品以分钟为单位） |
| 0x0012 | 传感器状态 | 16位整数 | 位标志：0-正常，1-感雨罩脏污预警，2-加热状态等 |
数据更新周期一般为1秒到10秒不等，高配型号可达到1秒更新。
5.3 脉冲输出配置（如有）
若需要使用脉冲输出来兼容老式翻斗式雨量计的采集通道，通常可通过Modbus命令设置脉冲当量，例如：
0.1mm/脉冲
0.2mm/脉冲（最常用）
0.5mm/脉冲
设置后，每累积到设定雨量，传感器会输出一个宽度为50~100ms的高电平脉冲。
六、免维护特性说明
6.1 真正免维护的设计基础
红外雨量传感器从原理和结构上实现了免维护：
无机械运动部件：不存在翻斗、轴承等易磨损或卡滞的零件。
弧形高透感雨罩：传感器顶部为光滑弧形表面，雨水无法滞留，灰尘和杂物不易附着，即使有少量积尘，也会被雨水冲刷干净。
非接触测量：红外光测量不接触雨水，无腐蚀、无堵塞，感雨罩采用疏水材料，长期使用后透光率衰减极小。
无承水口和排水孔：无需担心落叶、虫蚁、泥沙堵塞承水口。
6.2 需要做哪些“维护”？
虽然称为“免维护”，但在某些极端环境下建议进行极简易的定期外观检查：
清洁感雨罩：若传感器安装在多尘、多工业烟雾、鸟粪污染严重的区域，可每半年或一年使用软布蘸取少量清水或无水乙醇轻轻擦拭感雨罩外表面，使其保持透明洁净。严禁使用高压水枪、硬质刷子或强酸强碱溶剂。
检查电缆和接头：每年检查一次电缆是否有破损、接头是否松动或氧化。
检查加热功能（如有）：冬季来临前检查加热模块是否正常工作，可人为触发加热观察电流变化。
6.3 脏污预警功能
部分高端红外雨量传感器内置了感雨罩脏污检测功能。当传感器检测到感雨罩透光率下降到一定程度（例如因灰尘累积导致静态输出电压偏离标称值），会通过状态寄存器或LED闪烁发出预警，提醒用户进行清洁。该功能进一步降低了盲目维护的成本。
七、常见故障排查
| 故障现象 | 可能原因 | 排查与解决方法 |
|---|---|---|
| 无数据输出或通讯失败 | 供电异常、接线错误、通讯参数不匹配 |
1. 检查电源电压是否在规定范围内； 2. 检查RS485 A/B线是否接反； 3. 确认波特率、校验位等设置与产品一致（常见9600,8,N,1）。 |
| 无雨时雨量读数非零且持续跳动 | 强振动、强光干扰、感雨罩脏污或电路故障 |
1. 检查安装位置是否有振动源； 2. 检查是否有太阳直射感雨罩（可加装遮阳罩）； 3. 清洁感雨罩表面； 4. 若以上排除仍跳动，送检修。 |
| 降雨时测量值明显偏小 | 感雨罩透光率下降、安装不平、雨滴被遮挡 |
1. 清洁感雨罩； 2. 检查传感器是否水平； 3. 检查上方是否有遮挡物造成雨滴二次滴落位置偏离。 |
| 测量值明显偏大 | 附近有溅水（如屋檐滴水、树叶滴水）、电磁干扰 |
1. 观察上方是否有滴水源，调整安装位置； 2. 检查信号线屏蔽是否良好。 |
| 冬季无测量值 | 感雨罩结冰或积雪覆盖 | 若未配加热模块，需人工除冰，或选配加热型传感器。 |
| 脏污预警灯亮（如有） | 感雨罩表面污物过多 | 按要求清洁感雨罩。 |
八、注意事项汇总
安装前请仔细阅读产品说明书，不同厂家寄存器地址和设置命令可能不同。
传感器应水平安装，周围1米无遮挡，上方无屋檐、树枝等二次滴水结构。
供电电压必须稳定在规定范围内，强烈推荐使用稳压电源或带滤波的DC-DC模块。
请勿用流水或水杯直接倒在感雨罩上测试，这会导致错误读数并可能损坏传感器。
清洁时仅使用软布和清水或无水乙醇，不可使用丙酮、汽油等有机溶剂，不可使用高压喷嘴。
传感器虽然免维护，但建议每半年做一次外观检查并清洁感雨罩一次。
如传感器长时间不用，应断电并存放于干燥无尘环境中。
红外雨量传感器的测量结果可能受强太阳光影响（产生高频噪声），多数产品已内建抗干扰算法，若仍异常可通知厂家升级固件。
九、适用场景
红外免维护雨量计特别推荐应用于以下场景：
无人值守气象站
城市道路、桥梁、高速公路气象监测
旅游景区、自然保护区环境监测
农业物联网及智能灌溉系统
水文站、水库、流域防汛预警
地质灾害（滑坡、泥石流）监测预警
矿山、码头、机场等对设备可靠性要求高的场所
