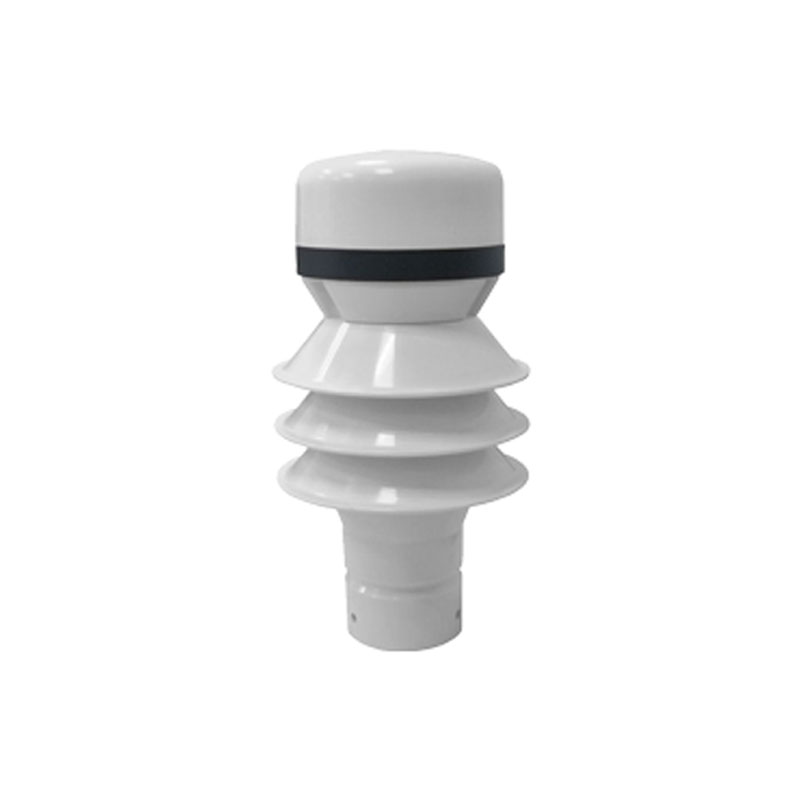

雷达雨量传感器使用指南

一、产品概述

雷达雨量传感器是一种基于雷达波探测技术的非接触式降水量测量仪器，广泛应用于气象观测、水文监测、农业灌溉、城市排水、机场港口及交通管制等领域。与传统机械式雨量计不同，雷达雨量传感器采用电磁波技术探测降水粒子，无需直接接触降水即可完成测量，具有响应快、免维护、可识别降水类型等突出优势。

二、工作原理

2.1 基本原理

雷达雨量传感器的核心测量原理是多普勒雷达技术。传感器发射K波段（典型频率为24GHz）的雷达波脉冲，当雷达波遇到空中的降水粒子（雨滴、雪花、冰雹等）时发生后向散射，一部分信号返回传感器接收器。

2.2 测量过程

传感器通过以下步骤完成降水测量：

（1）速度测量：利用多普勒效应计算降水粒子的下落速度。当降水粒子相对雷达运动时，反射回的雷达波频率发生变化，频率变化量与粒子的下落速度成正比。

（2）粒径估算：雷达回波信号的强度与降水粒子的大小直接相关。通过对回波强度的分析，可以估算出水滴直径。典型测量范围覆盖水滴直径0.3~5mm、冰雹直径5.1~30mm。

（3）降水量换算：结合降水粒子的下落速度和粒径大小，通过预设算法计算出降水量、降水强度和累计雨量。降水量单位通常为mm/h，累计雨量单位为mm。

（4）降水类型识别：不同形态的降水具有不同的下落速度特征，据此可准确分辨雨、雪、冻雨、雨夹雪和冰雹等降水类型。

2.3 数据处理与输出

测量数据经内置中央处理器处理后，通过RS485、RS232、SDI-12或脉冲信号等接口输出至数据采集器（RTU、气象站主机、PLC等），支持Modbus、UMB等多种通信协议。

2.4 环境补偿

为确保测量精度，多数雷达雨量传感器内置温湿度传感器，实时修正温度、湿度等因素对雷达波传播的影响，保障数据的准确性。

三、产品特点与优势

雷达雨量传感器相比传统翻斗式雨量计具有以下显著特点：

（1）无移动部件，免维护：传感器内部没有任何机械运动部件，无磨损故障，大大降低了维护成本和频率。传统翻斗式雨量计需要定期清洁漏斗、检查翻斗，而雷达雨量计几乎无需常规维护。

（2）响应速度快：传感器能够迅速侦测到降水的开始和结束，实时性强。典型响应时间小于10秒。对比试验表明，雷达式雨量计对降雨响应速度优于翻斗式。

（3）可识别降水类型：能够区分雨、雪、冰雹、冻雨、雨夹雪等不同降水形态，而翻斗式雨量计不具备这一能力。

（4）抗干扰能力强：不受树叶、灰尘等杂物覆盖影响，也无需加热装置防止结冰，适应性更强。

（5）低功耗：典型功耗小于2~3W，节能高效，适合偏远地区太阳能供电。

（6）体积小、易安装：外形紧凑，重量轻（典型产品重量0.38~0.65kg），安装部署便捷。

四、安装指南

4.1 安装前准备

安装前应对设备进行全面检查：

检查传感器外观是否完好，无破损或变形

确认雷达发射/接收面清洁，无灰尘或污垢

检查信号线缆和接头是否完好

确认供电电压满足设备要求

4.2 安装位置选择

选择合适的安装位置是保证测量精度的关键：

开阔无遮挡：安装在开阔区域，避免将传感器安装在可能产生紊流的建筑物附近，如树木、电线杆或高楼等。最佳做法是将传感器安装在开阔区域，以减少外部因素的干扰。

避开强电磁干扰：确保传感器不受其他电磁设备的干扰，如无线电发射器、船舶引擎或发电机等。避免与雷达扫描设备共面安装，两者之间应保持至少10米的距离。

安装高度：建议安装高度距地面3~4米。若安装于气象观测场，参考标准雨量计安装高度（约70cm）但可根据实际需要适当调整。

避免紊流影响：远离可能产生气旋的建筑物边缘，防止气流扰动导致测量误差。

4.3 安装步骤

安装支架固定：将传感器支架牢固地固定在立杆、横臂或基座上。建议使用热镀锌钢材支架，防腐等级达C4级，适应潮湿环境。水平杆建议做成可旋转或可伸缩的，便于调节及后期维护。

传感器固定：将雷达雨量传感器安装于支架上，使用配套的抱箍或螺丝牢固锁紧。

调整方向：传感器的雷达波束应朝向空旷区域，避免直对建筑物或大型金属结构，防止虚假回波干扰。

连接线路：

将传感器的信号输出线连接到数据采集器对应接口

使用推荐电缆并确保屏蔽层得到妥善维护，以维持电磁兼容性

接线时避免形成接地回路

确保电缆符合电气连接规范

供电连接：确保设备有持续的电源供应。根据现场条件选择市电供电或太阳能供电方式。

加装防护：建议在设备上加装防雨罩，既可以缓解太阳直射对设备造成损坏，又可以防止雨水对测量造成影响。

4.4 安装后检查

安装完毕后，接通电源，观察数据采集器是否能正常接收信号。可通过软件查看传感器状态和实时数据，确认设备工作正常。

五、使用与维护

5.1 日常使用

传感器正常工作时，雷达波持续探测上方大气中的降水粒子，自动输出降水强度、累计雨量和降水类型等信息。使用者应通过数据采集系统实时监控数据，发现异常（如无降水却有数据波动、强降水无响应等）应及时排查。

5.2 维护特点

与传统翻斗式雨量计相比，雷达雨量传感器几乎无需常规维护。但需注意以下几点：

（1）保持表面清洁：定期检查传感器雷达发射/接收面，如有灰尘或污垢积聚应及时清洁。清洁时应使用柔软的无纤维布，避免使用粗糙材料以免划伤传感器表面。

（2）使用温和清洁剂：可用少量温和清洁剂与温水混合，湿润布后轻轻擦拭传感器表面。切忌使用强酸或强碱性清洁剂。

（3）避免液体渗入：清洁时要注意不要让清洁液体渗入传感器内部，避免造成电路短路。清洁完毕后用干布擦干表面。

（4）检查电磁环境：定期确认传感器周围无新增的电磁干扰源，如无线电发射器、大型变频设备等。如有必要，调整安装位置。

（5）检查线缆状态：定期检查信号线缆和电源线缆是否有破损、老化或松动，及时修复。

5.3 与翻斗雨量计维护对比

项目	雷达雨量传感器	翻斗雨量传感器
维护频率	无需常规维护	每月至少检查清洁一次
清洁内容	表面擦拭（必要时）	清理漏斗、过滤网、翻斗
校准要求	无需现场校准	每年需校准
加热装置	通常无需	结冰季节需加盖或加热

5.4 故障排查

雷达雨量传感器可靠性较高，但使用中仍可能出现问题。常见问题及排查方法如下：

（1）无数据输出或数据异常

可能原因：

供电异常（电压过低或断电）

信号线缆接触不良或损坏

电磁干扰

解决方法：

检查供电电压是否符合要求（典型值12~24VDC）

检查信号线缆连接是否牢固，电缆是否有破损

检查传感器附近是否有新增电磁干扰源

（2）测量值明显偏低

可能原因：

传感器表面脏污影响雷达波发射/接收

安装位置不当，有遮挡或紊流影响

环境温湿度补偿失效

解决方法：

清洁传感器表面

检查安装位置，确认无新增遮挡物

联系厂家进行检修

（3）无降水时出现非零读数

可能原因：

雷达波受到大型移动物体（如车辆、人员）干扰

强风引起的振动或晃动

电磁干扰

解决方法：

确认传感器前方无频繁移动的物体

检查安装支架是否稳固

排查周围电磁干扰源

六、校准与调试

6.1 校准特点

与传统翻斗雨量计不同，雷达雨量传感器由于采用固态电子技术和非接触式测量原理，内部无机械磨损部件，通常无需现场定期校准。设备出厂时已通过厂家标准检验，用户只需在安装时进行一次确认性测试即可。

6.2 初步测试

安装完成后，可用以下方法进行初步测试：

在传感器上方模拟降雨（如用喷水壶均匀喷洒），观察数据采集器是否及时响应并显示降水数据

检查数据输出的降水类型是否正确识别（如喷水应识别为“雨”）

确认通信接口与采集器之间的数据交互正常

6.3 精度验证（可选）

如需要对测量精度进行验证，可参考以下方法：

在传感器附近放置一个标准翻斗式雨量计作为参照

在自然降雨条件下，对比两种设备在一定时段内的累计雨量

偏差在设备标称精度范围内（典型精度±2%~±10%）即视为正常

精确校准应联系厂家或送回专业实验室进行。

6.4 校准周期建议

尽管无需现场校准，但建议：

每年汛期前对设备进行一次功能检查

每2~3年或发现数据异常时，将设备返回厂家进行专业校准

配合周边其他雨量监测设备进行数据比对验证

七、技术参数

以下是雷达雨量传感器的常见技术参数范围，具体以各型号产品说明书为准：

参数	典型值
工作原理	24GHz多普勒雷达
降水类型	雨、雪、冻雨、雨夹雪、冰雹
测量范围（降水强度）	0~200mm/h
分辨率	0.01mm ~ 1.0mm（可配置）
测量精度	±2% ~ ±10%（液态降水）
响应时间	<10秒
水滴直径范围	0.3~5mm
冰雹直径范围	5.1~30mm
工作温度	-40℃ ~ +85℃
工作湿度	0~100%RH
防护等级	IP66 ~ IP68
供电电压	DC 7~30V（典型12~24V）
功耗（无加热）	<2W
输出接口	RS485、RS232、SDI-12、脉冲
通信协议	Modbus、UMB、SDI-12等
外形尺寸	约Ø82~150mm × 195mm
重量	约0.38~0.65kg

八、安全注意事项

电源安全：进行维护和检修前应断开电源。使用符合规格的电源适配器，确保电压稳定且在设备允许范围内。

防雷保护：室外安装的雷达雨量传感器应做好防雷接地措施，安装避雷针或浪涌保护器，防止雷击损坏设备。

电缆防护：信号电缆和电源电缆应走电缆管或桥架，避免架空敷设，防止鼠咬和机械损伤。

电磁兼容性：使用推荐电缆并确保屏蔽层接地良好。避免与强电磁干扰源近距离安装。

搬运保护：注意保护传感器免受碰撞，尤其是雷达发射/接收面不能有划痕或损伤。

避免私自拆解：传感器内部精密电子元件，非专业人员请勿擅自拆解。如遇故障，应联系厂家或专业维修人员处理。

极端天气防护：虽然设备具有较高防护等级，但在台风、特大暴雨等极端天气过后，建议进行检查，确认设备运行正常。

九、应用领域

雷达雨量传感器可广泛应用于以下领域：

气象观测：气象站、临时监测点的降水数据采集，辅助天气预报与气候研究

农业管理：农田灌溉的降水监测，优化水资源利用与作物生长管理

防洪预警：河道、水库的降雨量监测，支持洪水预警与应急响应

城市排水：下水道、泵站的降水数据采集，保障排水系统高效运行

交通管制：高速公路、机场和港口的降水监测，保障交通安全

科研实验：大气科学、水文学领域的降水机制与分布研究
