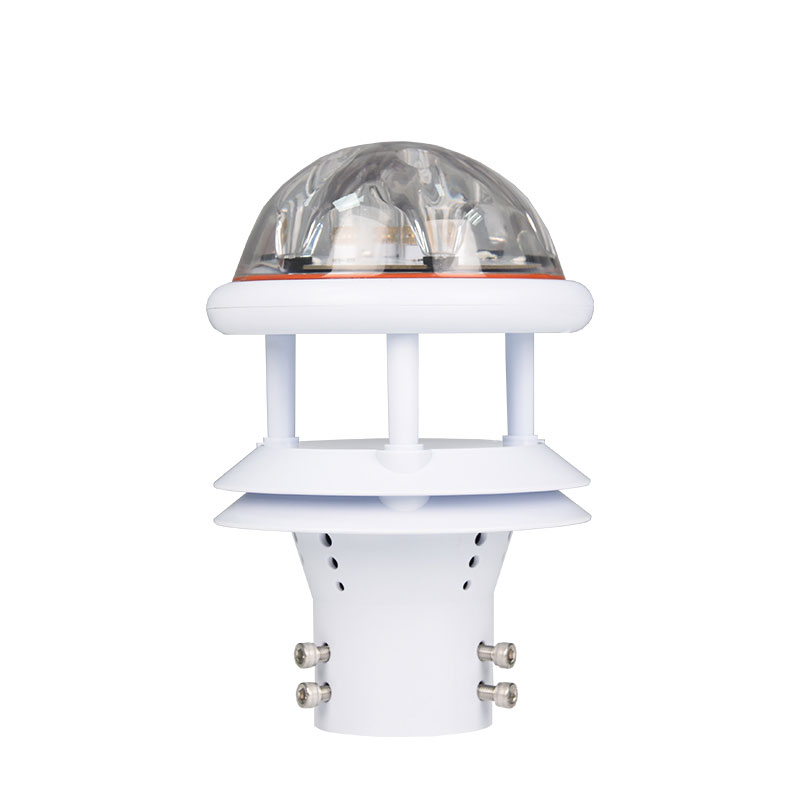

红外雨量传感器使用指南
前言
红外雨量传感器是一种基于红外光学测量技术的非接触式降雨监测设备。与传统机械式雨量计相比，它具有无活动部件、免维护、响应速度快、灵敏度高等显著优势。本指南旨在帮助用户正确安装、配置、使用和维护红外雨量传感器，确保获取稳定可靠的雨量数据。
一、产品概述
1.1 工作原理
红外雨量传感器通过红外光学测量技术来测量降雨量。传感器内部的红外光源发出一束特定波长的红外光，当雨滴穿过检测区域（或落于感雨面上）时，会对红外光产生散射、遮挡或漫反射现象。光电接收器采集光信号的变化，将其转换为电信号，经过微处理器滤波、放大和算法处理后，即可得出雨滴的数量、大小和降落速度，进而计算出瞬时降雨强度（mm/h或mm/min）及累计雨量（mm）。
部分型号采用红外散射原理，内置高精度红外发射管与光电接收器，通过检测散射光强度的变化来识别雨滴粒径与数量。另有型号采用红外光扫描原理，通过实时扫描实现雨滴大小及数量的检测，支持脉冲输出与RS232/RS485数字输出。
1.2 主要组成
红外雨量传感器通常由以下部件构成：
红外光学探测单元（红外发射管 + 光电接收器）
信号处理模块（MCU及滤波放大电路）
数据采集与传输接口（RS232/RS485/脉冲）
供电系统（直流12V/24V，部分型号支持太阳能供电）
安装支架及防护外壳（通常为IP65～IP68防护等级）
1.3 核心优势
| 优势 | 说明 |
|---|---|
| 无机械部件 | 全固态设计，无翻斗、轴套等活动零件，无机械磨损，使用寿命长 |
| 免维护 | 完全密闭结构，不存储雨水，无需清理漏斗和滤网 |
| 灵敏度高 | 采用电子光学和微电子滤波、放大、检波技术，较机械式雨量计灵敏度更高 |
| 无水平安装要求 | 非接触测量，内部无机械部件，可在行进中测量，倾斜情况下仍可通过内部倾斜传感器进行校正 |
| 低功耗 | 无降雨时自动进入深度睡眠状态，降雨时自动唤醒，适合野外无人值守 |
二、安装指南
2.1 选址要求
红外雨量传感器在安装时应注意以下要点：
开阔无遮挡：传感器周围1米半径范围内应无遮挡物，避免树木、建筑物遮挡雨滴。同时，安装位置上方应避免树木遮挡，倾斜方向也应避免树荫遮挡。
防止溅射干扰：安装环境应远离其他建筑物或树木，防止降雨时周边物体溅射影响测量准确性。
远离干扰光源：虽然传感器内置窄带滤光片可有效过滤环境光干扰，但仍应避免正对强太阳光反射面或剧烈闪烁的光源。
便于维护：安装高度建议2～3米，便于日常清洁感雨罩表面。
水平安装：为保证测量精度，传感器应保持水平安装。
防雨水倒灌：如为垂直安装，应注意雨水顺外壳倒流入设备内部。
2.2 安装步骤
检查设备：确认传感器罩面干燥洁净，无水汽或污渍
组装支架：将传感器牢固固定于立杆、墙面或其他稳固结构上，使用螺栓或紧固装置确保设备稳固
调整水平：使用水平尺校准传感器水平度，偏差建议小于±1°
接线连接：按说明书连接电源线和信号线
上电自检：接通电源后观察LED指示灯状态，确认设备正常启动
配置参数：通过配套软件设置设备地址、通讯速率等参数
功能验证：可用纸片或少量水滴模拟雨滴，验证传感器是否能正常检测
2.3 接线说明（以某型号为参考）
| 线色 | 信号 | 说明 |
|---|---|---|
| 红色 | VIN | 电源正极（DC 6V～24V） |
| 黑色 | GND | 电源负极 |
| 绿色 | RS232-RX / RS485-B | 数据接收/RS485 B线 |
| 棕色 | RS232-TX / RS485-A | 数据发送/RS485 A线 |
| 白色 | 数字地 | 信号接地 |
| 黄色 | PULS | 脉冲输出（兼容翻斗雨量计） |
特别提示：请严格按说明连接电源正负极及通信线路，接完后仔细核对再通电，以免造成设备损坏。
三、使用操作
3.1 开机与状态指示
通电后，传感器内部指示灯会闪烁一次，随后进入待输出状态
正常工作状态下，每记录一次雨量（达到预设分辨率），LED指示灯便会闪烁一次
若启动时LED指示灯闪烁超过11次，表示光能量异常，闪烁次数越多表示光线越弱
3.2 参数设置
通过配套软件可对传感器进行参数配置。以某型号为例，按以下步骤操作：
打开配套配置软件，连接传感器
进入“动态指令”→“系统参数”→“设备参数”，修改设备地址、通讯速率等设置
选择“固定指令”→“写入出厂区”保存配置
重新上电，使新参数生效
3.3 灵敏度调节
部分型号配备灵敏度调节器，可通过旋转调节器调整检测灵敏度。在调整过程中可用纸片模拟雨滴落下，观察传感器是否能准确检测。对于数字可编程型，灵敏度通过寄存器SEN1、SEN2、LMT进行配置，取值越小越灵敏。三个参数须同时满足才会进行光能量变化统计，建议取值范围分别为30～50、30～100、100～300。
3.4 数据读取方式
脉冲输出模式：每检测到一定雨量（如0.1mm或0.2mm），传感器从脉冲线输出一个脉冲信号，可直接替代传统翻斗式雨量计
数字输出模式：通过RS232或RS485接口，使用MODBUS协议读取雨量寄存器（如寄存器地址72～73），读取总输出次数，乘以分辨率即可得到累计雨量（mm）
输出百分比：通过读取OUT_PER寄存器可获取当前已完成变化的百分率，实现更实时的雨强监测
3.5 参数示例
默认地址：1
默认通讯速率：115200（部分型号为9600）
输出分辨率：默认0.2mm（可通过S_CNT寄存器调整），部分高精度型号可达0.01mm
通讯协议：MODBUS（03/06）和AABB通讯协议
四、校准与维护
4.1 日常维护
红外雨量传感器虽为免维护设计，但在长期使用中仍建议进行以下维护：
清洁感雨罩：每月检查并清洁传感器罩面，使用软布或镜头纸擦拭去除灰尘、鸟粪、油污等。安装前必须保证罩面干燥，任何水汽或水滴都会导致测量误差。避免使用有机溶剂或硬物擦拭，以免损伤光学涂层。
检查密封性：检查外壳及接线口是否有进水或结露现象。若罩体内部出现水珠，可能是密封件老化或紧固螺栓松动所致，应及时处理。
查看周边环境：清除设备周围新长出的树枝、杂草等潜在遮挡物
4.2 定期校准
红外雨量传感器在长时间使用后可能会出现漂移，导致测量结果不准确。建议每6～12个月进行一次校准，具体方法：
对比校准：在同等环境下，将红外传感器与标准雨量筒或翻斗式雨量计对比同一场降雨的累计数据
参数微调：当输出数据与实际降雨量不符时，可通过微调拆减系数（DIV）或输出分辨率寄存器（S_CNT）的值进行小范围的调整。
专业校准：偏差超过±10%时，建议联系生产厂家进行专业校准或返厂标定
4.3 注意事项
红外雨量计是基于红外光受雨滴影响的间接式检测传感器，检测精度与雨滴大小、密度、下落速度等多种因素有关。自然界真实降雨复杂多变，很难做到检测数据与实际降雨的绝对一致，建议根据实际应用场景定期验证数据准确性。
部分型号内置4种典型雨型识别模式（冲刷型、密集型、离散型、附着型），可针对不同降雨特征进行优化处理，用户可根据实际降雨特征选择适当的雨型模式。
五、常见故障及排除
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 无输出或指示灯不亮 | 供电中断/接线错误/设备损坏 | 检查电源电压和接线是否正确，可通过万用表测试电源稳定性 |
| 灵敏度降低/检测不到小雨 | 罩面脏污/光学元件老化/环境光干扰 | 清洁感雨罩表面；检查罩面是否被灰尘、昆虫尸体覆盖；适当提高灵敏度参数 |
| 数据明显偏小 | 灵敏度设置过低/增益校准偏差 | 调整灵敏度参数（SEN值）/增加增益 |
| 数据明显偏大 | 环境光干扰/溅射干扰/灵敏度设置过高 | 排查附近反光物体或强光源；检查安装位置是否受溅水影响；适当降低灵敏度 |
| 雨量值波动异常 | 外部干扰/接线松动/参数配置错误 | 检查通讯线缆连接状态；复位设备恢复出厂设置 |
| 误报（无雨时输出信号） | 其他物体遮挡或反光/电子噪声干扰 | 正确调整传感器位置和角度，避免检测到雨滴以外的物体 |
| 温度相关异常 | 环境温度超出工作范围/温度影响光学性能 | 确认传感器工作在额定温度范围（-40℃～85℃）内；检查安装位置是否受极端温度影响 |
| 罩体内部结露 | 密封件老化/密封螺栓松动 | 检查是否自行松动过紧固螺栓；保修期内联系厂家更换 |
六、技术参数参考
以下为典型红外雨量传感器的技术参数，不同品牌和型号可能存在差异，请以实际设备说明书为准。
| 参数项 | 典型值 |
|---|---|
| 测量原理 | 红外散射/光学扫描 |
| 雨强范围 | 0～4 mm/min（约0～240 mm/h） |
| 测量精度 | ±4% ～ ±5% |
| 分辨率 | 0.01 mm ～ 0.2 mm |
| 感雨面积 | 约78 cm² |
| 输出接口 | RS232 / RS485 / 脉冲（光耦隔离） |
| 供电电压 | DC 6V ～ 24V，典型12V |
| 功耗 | 静态＜0.5mA（部分型号无雨时≤0.5mA）；下雨时2～4mA |
| 工作温度 | -40℃ ～ +85℃ |
| 工作湿度 | 0 ～ 100%RH（无凝结） |
| 防护等级 | IP65 / IP66 / IP68 |
| 通讯协议 | MODBUS-RTU / AABB |
七、应用领域
红外雨量传感器凭借其免维护、高灵敏度和非接触测量等优势，已广泛应用于以下领域：
气象监测：为气象站提供实时降雨数据，补充或替代传统雨量站，提升区域降雨监测的时空分辨率
智慧农业：指导灌溉调度，当检测到下雨时自动停止灌溉，优化水资源管理
城市防汛：安装于排水管网、低洼地段，及时反馈降雨信息，辅助城市内涝预警
交通保障：高速公路、铁路沿线布设，监测局部强降雨，为车辆调度和道路限速提供依据
地质灾害监测：用于滑坡、泥石流、洪水等灾害的预警监控
智能家居：集成于自动门窗系统，下雨时自动关闭窗户
精密仪器保护：露天工作的精密设备遇雨时自动开启保护措施
八、注意事项
环境限制：结冰环境下，红外雨量传感器将无法检测降雨，因冰晶对光信号的散射特性与雨滴有本质差异
电源要求：使用稳定直流电源（6V～24V，典型12V），电压波动不超过±10%。确保供电稳定可靠，可使用稳压电源或备用电源
防雷保护：室外安装应用时，做好防雷接地措施
请勿拆解：传感器内部含有精密光学组件和电子元件，非专业人员请勿自行拆解
玻璃/塑料老化影响：部分型号采用了渐变脉宽调制与动态比例校正技术，可降低光学元件老化导光性能下降对测量的影响
九、联系我们
如遇本指南未覆盖的问题，请保留设备型号、序列号及故障现象描述，联系购买渠道的技术支持人员。定期访问官方网站获取最新版本的固件和用户手册。
提示：本指南为通用版本，具体操作请以您所购设备的原厂说明书为准。正确使用和维护将充分发挥红外雨量传感器免维护、高可靠性的优势，确保长期稳定的雨量监测数据。
