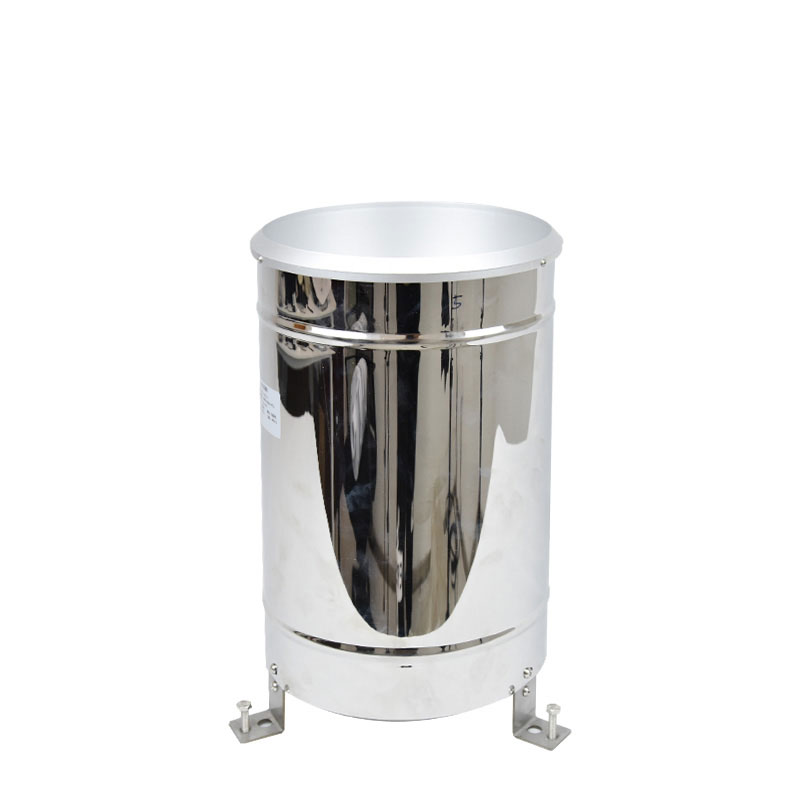

翻斗雨量传感器校准
翻斗雨量传感器是气象、水文、农业等领域广泛使用的降水量测量设备，其测量准确性直接关系到气象观测数据的可靠性。为确保测量精度，定期校准翻斗雨量传感器至关重要。本文将系统介绍翻斗雨量传感器的校准原理、方法、步骤及相关标准规范。
一、校准的重要性与标准依据
翻斗雨量传感器通过翻斗的翻转次数来计量降水量，长期使用后可能因机械磨损、环境因素等导致测量误差增大。根据国家市监管理总局发布的《翻斗式雨量传感器校准规范》，传感器需要定期校准以确保测量精度符合要求。
主要参考标准包括：
GB/T 11832-2002《翻斗式雨量计》国家标准
DB23/T 3907-2024《气象行业台站翻斗式雨量传感器现场校准规范》
JJF1071-2010《国家计量校准规范编写规则》等计量规范
二、校准前的准备工作
清洁仪器：彻底清洁雨量计的承雨口、翻斗和排水管道，去除可能影响测量的杂质。
检查水平：调整传感器水平，确保水平泡居中。
检查机械状态：确认翻斗翻转灵活、无卡滞现象，水路畅通。
润湿处理：用清水对引水漏斗、翻斗进行充分润湿。
准备校准工具：包括标准玻璃量器、电子天平、卡尺、流速控制装置、计数装置、温度计、秒表等。
三、主要校准方法
1. 衡量法（标准方法）
这是最精确的校准方法，适用于实验室环境：
将电子天平放置在稳定无震动的水平台上，调节好水平并充分预热
使用经过校准的M1级外砝码或M2级标准砝码进行自动调整
校准点通常选择10mm降雨量，1mm/min降雨强度
在(20±5)℃温度条件下进行校准
2. 注水试验法（现场应急校准）
适用于现场快速校准：
用雨量量筒量取10mm的清水
通过引水漏斗以0~4mm/min雨强缓缓倒入上翻斗的引水斗内
待下翻斗最后斗欲翻未翻时停止注水
用滴管量取定量清水，滴滴加入到翻斗内直到下翻斗翻转
记录翻斗翻转次数与耗用水量
3. 单翻斗基点调整法
针对单翻斗雨量传感器的专门调整方法：
用2ml标准吸管吸入1.9ml~2ml的清水缓慢注入处于集水位置的翻斗内
如注入不到1.9ml~2ml清水翻斗已翻转，则调整另侧翻斗下面阻止块的螺母，将阻止块稍稍降低
如注入1.9ml~2ml清水后翻斗还不翻转，则调整阻止块稍稍升高
调好一侧后，按同样方法调整另一侧翻斗
四、误差调整方法
1. 计量翻斗容量调整
误差计算公式：误差=(传感器实际排水量-传感器测得的降水量)/传感器实际排水量
正误差调整：当误差为"+"时，表示传感器测得的降水量小于实际排水量，应减小计量翻斗容量，将容量调节螺钉向内旋进
负误差调整：当误差为"-"时，表示传感器测得的降水量大于实际排水量，应加大计量翻斗容量，将容量调节螺钉向外旋出
调整量参考：容量调节螺钉每向内或向外旋转一圈，测量误差减少或增加3%左右
具体调整示例：若误差为-2%时，可将一个容量调节螺钉向外旋出2/3圈；若误差为+6%时，可将两个容量调节螺钉各向内旋进1圈。
2. 翻斗倾角调整
通过双速滴水法检验：
0.2mm翻斗翻转50次，耗用水量为9.80~9.90mm为正常
当倒水量>9.90mm，说明翻斗倾斜角度过大，应适当提高调节螺钉
当倒水量<9.80mm，说明翻斗倾斜角度过小，应适当降低调节螺钉
3. 上翻斗调整
当上翻斗出现向下滴流但不翻转现象时：
将对应的上翻斗定位螺钉向内旋进，减小上翻斗倾角
调整后，在小降水强度(≤0.5mm/min)时上翻斗与计量翻斗能同步翻转
五、校准后的验证与记录
1. 调整后的再检定
两侧翻斗都调好后，需要用标准球检测传感器。由于标准球通常用于检测口面积为314cm²的传感器，而常见传感器承水口面积为200cm²，需进行换算：
降雨量=标准球水量(cm³)/200(cm²)×10
或：本传感器测量的降雨量=(314/200)×标准球表示的降雨量
2. 计数系统校准
检查干簧管、磁钢等传感器部件工作状态
通过连续加入已知量的水，记录雨量计显示的降水量
与实际加入水量对比，计算误差率
若误差超过允许范围，需检查并修正电路或更换损坏部件
3. 校准记录
应详细记录校准日期、校准人员、校准方法、校准结果、调整情况等信息，并出具校准证书。
六、校准周期与注意事项
1. 校准周期建议
新传感器出厂时已作调整和检测，一般可直接安装使用
建议每年至少进行一次全面校准
在极端天气条件后或发现测量异常时应及时校准
2. 注意事项
校准应在无风无雨的条件下进行
使用清洁的蒸馏水或去离子水进行校准
注意环境温度影响，最好在(20±5)℃条件下校准
现场应急校准方法仅作为临时使用，正式校准仍需按照国家标准要求进行
七、结语
翻斗雨量传感器的校准是确保降水量测量数据准确性的关键环节。通过科学的校准方法和规范的调整步骤，可以有效控制测量误差，提高气象观测数据的可靠性。随着DB23/T 3907-2024等新标准的实施，翻斗雨量传感器的校准工作将更加规范化和标准化，为气象服务提供更可靠的数据支撑。
在实际操作中，应根据设备类型、使用环境和精度要求选择合适的校准方法，并严格按照相关标准规范执行，确保校准结果的准确性和可追溯性。
