小型水库渗流压力监测校准

1 目的与范围

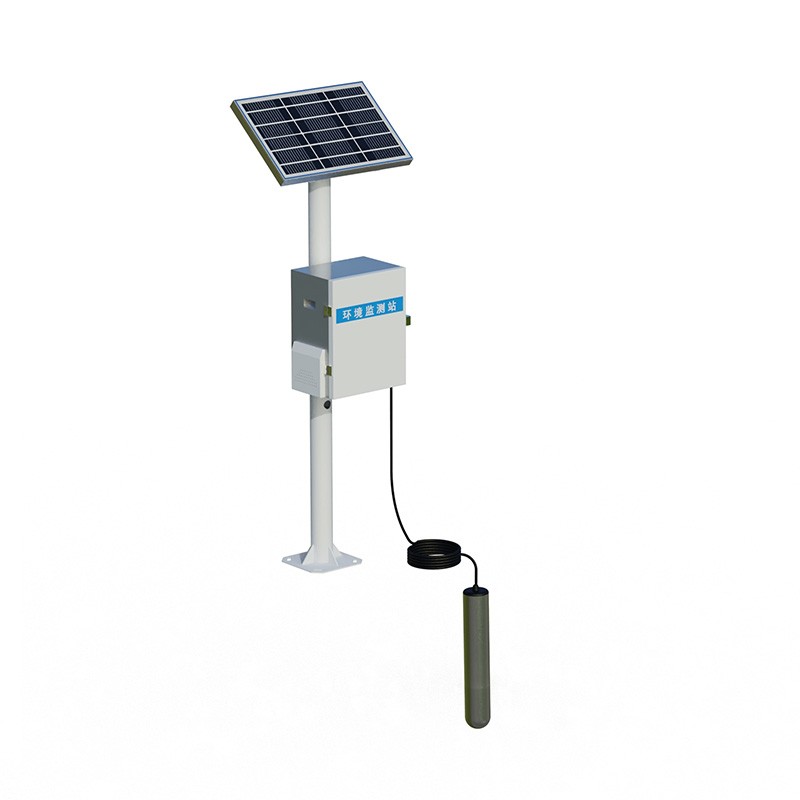

为规范小型水库坝体、坝基及绕坝渗流压力监测设施的校准工作，保证渗压计、测压管及采集系统的量值准确、数据可追溯，特制定本通用内容。适用于振弦式、压阻式等渗压计，配套测压管、读数仪、数据采集单元及监测平台的运行期校准。

校准目标：

传感器示值误差可控、长期稳定；

管口高程、探头高程、基准值参数一致；

自动测值与人工比测值偏差可解释、可修正；

异常数据可定位到传感器、参数、采集端或环境干扰。

2 校准对象与分工

3 校准前准备

3.1 资料核对

逐点整理以下档案：

仪器编号、型号、量程、出厂率定证书；

埋设桩号、设计高程、管口高程、探头高程；

初始频率、初始温度、基准水位；

电缆长度、接头位置、防雷与接地情况；

历史比测记录、异常处置记录、上次校准日期。

3.2 器具准备

经检定的压力校验台或标准压力源；

经检定的电测水位计、钢尺水位计；

万用表、兆欧表、频率读数仪；

水准仪或全站仪，用于管口与护盖高程校测；

温度计、湿度计，记录现场环境。

标准器具应在有效检定期内，校准前后登记编号、证书号、有效期。

3.3 工况选择

优先选择以下条件同步满足时开展校准：

库水位变化平缓，无突升突降；

无降雨入渗、无泄洪扰动；

坝体填筑沉降或混凝土水化热已稳定；

单日温度较低且变化较小的清晨时段。

4 传感器单体校准

4.1 外观与电气检查

外壳无变形、进水、腐蚀；

电缆无破皮、拉伸、弯折死弯；

接头密封完整，编号清晰；

振弦式传感器连续两次读数误差不大于1 Hz；

用兆欧表检查绝缘电阻，浸水状态下应满足厂家及规范要求。

4.2 零点校准

将渗压计与大气连通、消除水压后稳定读数：

连通大气，排除透水石残压；

温度稳定后连续读取3次；

取稳定平均值作为现场零点；

与出厂零点、上次校准零点比较，判断是否发生漂移。

透水石未饱和、内部存气时不得直接定零点，应先补水排气、充分浸泡饱和。

4.3 量程点校准

按量程0%、20%、40%、60%、80%、100%分级施加标准压力：

每级稳压不少于60 s；

同步记录标准压力与传感器输出；

满量程保压后逐级卸载，记录回程读数；

核算线性度、重复性、迟滞误差；

误差超允许值时，更新修正系数或更换传感器。

对振弦式仪器，最终统一回归到频率—压力对应关系，不单独依赖电压或电流输出。

4.4 温度影响检查

记录校准全过程环境温度，重点核查：

温度修正系数是否沿用正确版本；

低温、常温、高温条件下零点变化幅度；

日常水位换算中是否遗漏温度修正项。

5 测压管现场校准

5.1 管口与探头高程校测

按以下顺序逐项复核：

校核坝顶、溢洪道堰底、库水位标尺基准；

逐根校测各测压管管口实际高程；

复核管底高程及底部淤积厚度；

复核探头距管口的吊放深度；

重新核算探头埋设高程并更新系统参数；

同步修正管口高程、探头高程两张基础表。

管口高程施工期和初蓄期每半年校测一次，运行期每两年一次；护盖改动、坝面疑有沉降时随时校测。

5.2 管内水位人工比测

使用经检定的电测水位计操作：

测头缓慢下放，蜂鸣或指示灯首次触发时记录深度；

继续下放10～20 cm再缓慢回提，取稳定信号位置复核；

同次测量重复2～3遍取中值；

换算管内水面实际高程；

与同一时刻自动采集值直接比对。

测压管水位两次独立测读差值一般不大于2 cm；电测测绳应定期用钢尺校正长度。

5.3 灵敏度检查

向管内瞬时加水扰动后观察水位恢复过程：

水位回落平滑、能趋于稳定为正常；

响应严重滞后，优先排查透水石堵塞、滤料淤堵、管内积气；

水位长期不动或完全跟随库水位同步起伏，查封孔止水失效、探头损坏或电缆断点；

多根测压管同时异常，优先排查采集器或公共参数错误。

测压管深度和灵敏度运行期每年检测不少于1次。

6 系统级原位比测

6.1 同步比对

选取稳定工况，人工标准器具与自动系统同一点、同一时刻开展比对：

记录标准水位计读数；

同步记录平台显示水位；

同步抄录传感器原始模数、温度、时间戳；

每点重复不少于3组；

统计人工值与自动值的偏差。

6.2 偏差判别与处置

固定偏移：优先查管口高程、探头吊深、基准值、零点录入；

比例偏差：查灵敏系数、量程设置、单位换算关系；

缓慢漂移：查透水石排气状态、密封进水、温度修正项；

随机跳变：查电缆接头、防雷器、电源与接地；

整体滞后：查采集周期配置、平台缓存与通信补传逻辑。

自动化测压管水位每年人工比测不少于1次；地方管理要求更严的从其规定。

6.3 采集系统核查

各通道零点、增益保持一致；

模数转换误差在允许范围内；

现场设备时钟与平台时钟同步，无累计漂移；

断电重启后基准值参数不丢失；

数据补传、去重、缺数标记逻辑完整可用。

7 校准周期

特殊工况包括：暴雨洪水、库水位骤变、有感地震、设备维修、长期断电解封、新增自动化监测节点。

8 常见异常与处置

8.1 测值偏低、响应慢

典型原因：透水石未饱和存气、滤料被泥浆封堵、管内形成气塞。

处置：补水排气并充分饱和透水部件；检查反滤层级配与包裹完整性；必要时洗孔、补砂或更换仪器。

8.2 测值持续单向漂移

典型原因：电缆接头进水导致绝缘电阻下降、封孔止水失效引起钻孔串层、基准值取在温度或荷载不稳定时段。

处置：分段测量绝缘电阻，切除重做防水接头；复核封孔止水段；选取恒温稳定时段重新采集基准值并单独归档。

8.3 自动值与人工值存在固定差值

排查优先顺序：①管口高程是否变动 → ②探头实际吊深与系统录入是否一致 → ③基准频率与基准温度 → ④换算流程和单位 → 最后再复核灵敏系数。

8.4 数据跳变或无读数

依次排查：电缆芯线通断、测温芯线状态、集线箱通道、防雷器件、接地电位；重点检查冻胀拉扯、碾压、鼠咬等机械损伤位置。

9 数据修正与追溯

校准后禁止只修改屏幕显示值，须同步落实：

保留校准前全部原始数据，不覆盖历史记录；

书面注明修正原因、修正量、参数生效起始时间；

对偏差较大时段的历史数据做追溯重算并标记；

平台内同时留存“原始值—修正值—修正依据”三项信息；

整编报告逐点列明修正清单。

人工比测差值超出项目设定阈值时，应先现场核查、做数据标记，不宜直接删除异常数据段。

10 记录与归档

每次校准形成一套完整记录，至少包含：

校准日期、天气、实时库水位、操作人员；

仪器编号、桩号、实测埋设高程；

标准器具名称、编号、检定有效期；

零点、各量程点、卸载回程原始记录；

人工比测与自动值对照表；

偏差分析、处置措施、最终采用的修正参数；

复核人签字、现场照片、整改闭环说明。

全部资料纳入监测仪器台账动态管理，作为年度资料整编和渗流安全分析的法定溯源依据。

11 整编中的校准应用

校准成果最终要落到渗流分析上：

统一将测值换算为测压管水位高程；

按坝体、坝基、绕坝肩分别建组统计；

过程线同步叠加库水位、降水量、气温；

绘制各横断面浸润线，对照设计控制线校核；

观察渗压相对库水位的滞后规律是否发生突变；

同断面多点纵向互校，避免单点误判。

现场判别经验：

渗压升高但渗流量不变 → 先查设备与高程参数；

渗压与渗流量同步异常 → 提高现场巡视等级；

仅单点跳变而邻点平稳 → 锁定该点仪器或接线；

整排测点同向漂移 → 优先排查采集器、公共参数或供电。

12 通用结论

小型水库渗流压力监测校准坚持“单体率定—现场比测—参数闭环—数据追溯”四步联动：

单体不准，后续成果全部偏基；

高程不准，水位成果整体偏移；

基准值不准，长期趋势失去可比性；

只改显示不归档，事后无法安全复盘。
