拉线式位移计使用指南

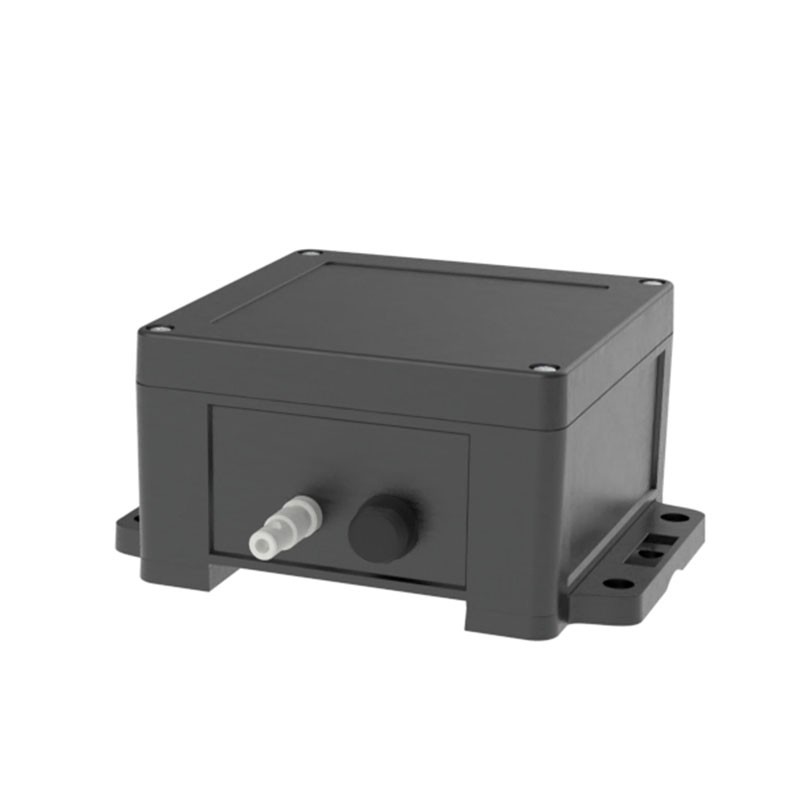

拉线式位移计是一种将直线机械位移转换为电信号的精密传感器，凭借安装便捷、量程大、精度高的特点，广泛应用于工程机械、水利监测、工业自动化及试验测试等领域。其核心原理是通过拉绳的伸缩带动内部编码器或电位器旋转，从而输出与位移成比例的信号。然而，在实际使用中，大量故障并非源于产品本身质量，而是由安装不当、操作失误或维护缺失造成的。本指南旨在提供一套通用的操作规范，帮助使用者规避常见风险，确保测量数据的准确性与设备的使用寿命。

一、安装前的准备与安全检查

在动手安装之前，必须对传感器外观及机械状态进行确认。首要安全红线是严禁在拉绳拉出后突然松手。拉线式位移计内部通常配有回卷弹簧，若拉绳在绷紧状态下被释放，绳头会高速抽回，不仅极易打伤操作人员，还可能导致钢丝绳乱序、卡死甚至打断内部机构。

收到新传感器时，若发现拉绳无法拉出至标称量程，切勿强行硬拽。部分厂家在运输前会预收一段拉绳并加装绳夹以防止运输途中跳槽，这属于正常保护措施。只需将出绳口的临时绳夹松开至原位即可恢复正常量程，若强行拉扯则可能损坏内部限位结构。

二、机械安装与对中规范

安装质量直接决定了测量精度与拉绳寿命。出线角度是核心控制指标。拉绳从传感器出口拉出时，必须尽量与出线口端面保持垂直，拉绳走向应与传感器侧面平行。对于绝大多数通用型号，允许的角度偏差通常要求控制在±3°以内，高精度场合甚至要求平行度误差小于1°。若因空间限制无法满足，必须加装导向轮来校正拉绳方向。长期斜拉会导致钢丝绳与出线口金属边缘持续摩擦，这是现场断绳故障最高发的原因。

在固定传感器本体时，应使用安装孔配合螺栓刚性固定。需注意底板安装螺丝的拧入深度，通常要求不能拧入超过5mm，以免顶伤内部绕线轮或电路板。对于振动较大的场合（如工程机械），建议加装减震支架或使用防松垫片。固定拉绳末端时，应确保在最小测量点（通常是完全缩回位置）固定绳头，并保持拉绳处于合理的预紧状态。若在最大行程处固定，需先将拉绳拉出至略微超过最大量程的位置，夹紧出绳口后再固定绳头，以保证全行程范围内拉绳不松弛、不超限。

三、电气接线与抗干扰措施

拉线式位移计的输出信号通常为模拟量（如0-5V、0-10V、4-20mA）或数字量（如增量编码器脉冲）。接线错误是导致设备损坏的常见原因，务必在通电前核对线色定义，错误接线可能直接烧毁内部电路。

在布线工艺上，信号线应与动力线（如电机、变频器供电线）分开走线，严禁在同一线槽内混铺。模拟量信号线建议采用屏蔽双绞线，并将屏蔽层单端接地，以抑制电磁干扰。若现场存在强磁场或变频设备，信号跳变往往与供电电源不稳定或干扰有关，可尝试为传感器配备独立的稳压电源或加装磁环。对于长距离传输，电压信号衰减较大，建议优先选用电流输出型或数字量输出型传感器。

四、调试校准与误差控制

安装完成后，应进行全行程的初步调试。手动匀速拉出拉绳至满量程，再缓慢放回，观察回弹是否顺畅，有无卡顿或异响。随后可通过数据采集系统观察输出值：在零点（完全缩回）和满量程点分别记录读数，检查是否与标称输出范围一致。若存在微小偏差，可在控制系统或仪表端进行增益与偏移修正。

需注意，拉线式位移计存在不可避免的回程误差与重复性误差。回程误差反映的是正反行程同一位置的读数差异，通常由内部齿轮间隙或绳索摩擦引起；重复性误差则反映多次到达同一位置的一致性。在精密测量场景中，若发现误差超差，首先应排查安装对中是否准确，而非立即判定传感器故障。中段示值误差偏大往往暗示拉绳存在轻微斜拉，因为斜拉产生的余弦误差在行程中段最为显著。

五、日常维护与寿命管理

拉线式位移计属于精密机电部件，但它的寿命很大程度上取决于钢丝绳的状态。日常巡检应重点观察拉绳表面有无断丝、毛刺、涂层脱落或油泥附着。尼龙涂层钢丝绳在磨损后防锈能力会急剧下降，若发现局部涂层破损，可用软布蘸中性清洁剂清理后薄涂一层防锈油（室外或潮湿环境尤需注意）。

回弹性能是判断内部弹簧是否疲劳的直观指标。若发现拉绳收回缓慢、无力，或无法完全缩回零点，说明内部卷簧可能已失效，此时不应继续强行使用，否则会导致测量基准漂移。对于长期在线监测的应用（如大坝、边坡），建议建立定期校准制度：每季度或每半年使用标准位移装置（如激光测距仪或测长机）进行多点校准，重点检测25%、50%、75%行程点的示值误差，因为线性度问题在这些点最容易暴露。

若不幸发生断绳或内部异响，用户切勿自行拆解更换绳索。拉绳的缠绕排线是在专用设备上以特定张力完成的，手工重新绕线几乎无法保证排线整齐，会导致测量精度永久丧失且可能损坏内部编码器。此时应联系厂家或专业维修人员处理。

六、常见故障速查

遵循以上规范，可显著降低拉线式位移计在使用中的故障率。核心原则可归纳为：防斜拉、防松手、防超程、防干扰。在选型阶段预留足够的量程余量（建议实际使用行程不超过标称量程的90%），并在安装时严格对中，是保障设备长期稳定运行的最经济手段。
