拉线式位移计校准

一、概述

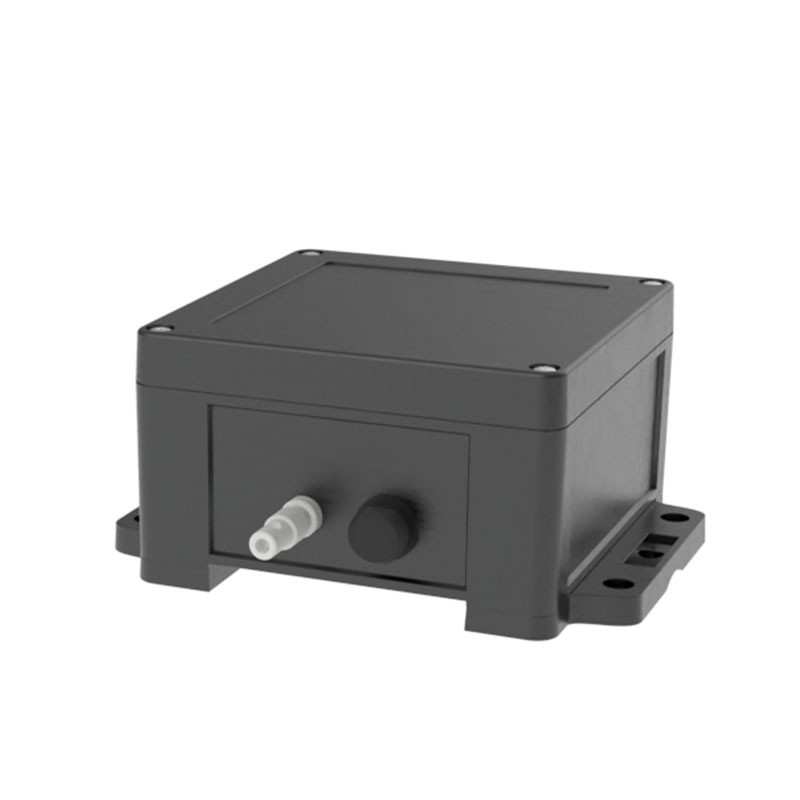

拉线式位移计（又称拉绳位移传感器、String Potentiometer）是一种将机械直线位移转换为电信号输出的精密测量装置，广泛应用于桥梁挠度观测、结构健康监测、岩土收敛测量、液压缸行程检测及各类材料试验机变形测量等场景。

设备通过拉线随被测构件移动，带动内部绕线轮旋转，再由编码器或电位计输出与位移成比例的电信号。长期现场使用中，拉线蠕变、复位弹簧疲劳、轮系磨损和零点漂移难以避免，因此定期开展校准是保障测量数据可溯源、成果可比对的基础工作。

二、校准依据与计量特性

校准工作一般参照线位移传感器相关国家校准规范及设备出厂技术条件执行。常用标准器包括激光干涉仪、数显标准位移台或经检定的钢卷尺。

推荐校准条件：环境温度控制在20℃附近，相对湿度不高于75%，现场避开强振动源与变频设备等电磁干扰。被校仪表与采集设备通电预热不少于十五分钟后再开始操作。

校准主要考核以下五项指标：示值误差、重复性、回程误差（迟滞）、分辨力、线性度。

常见量程覆盖五十毫米至十五米，现场设备准确度等级多为一百分之五级、一百分之十级、四分之一级及半级。

三、校准前准备

1. 外观与机械检查

拉线出线口应光滑无毛刺，拉动全过程无卡滞；拉线本体无断丝、锈蚀或明显压痕；复位弹簧回弹顺畅、无松脱；安装基座螺纹完好，固定可靠。

2. 电气状态确认

模拟量输出型需核对供电电压与输出信号范围是否和采集端一致；数字量输出型需确认通讯协议、波特率与分辨率参数设置正确，通电后无报错。

3. 标准装置布置

标准位移基准与被校拉线保持同轴，拉线受力方向和位移基准轴线尽量重合，安装偏角不宜过大。按厂家推荐值施加预拉力，消除拉线初始松弛。长量程设备建议增设中间导向支撑，减少自重下垂带来的附加偏差。

四、校准实施步骤

校准点一般不少于五个，包含零点和满量程点；高精度需求时可增加至十一个以上等间隔点。

零点建立：将拉线缓慢收回至机械零位，待标准器与仪表读数稳定后记录初始偏移量。

正向行程：从零点开始按等间隔逐点向外拉伸，每到达一个校准点静止三至五秒，同步记录标准器数值与仪表显示值，直至满量程。

反向行程：在满量程点保持三十秒后，按相同间隔逐点回缩记录，最终回到零点。正、反两个方向构成一次完整循环。

通用校准执行三次完整循环取统计结果。每次读数前可轻拉一下拉线消除传动空程；全过程禁止急拉、急停或超越额定行程。

五、结果评定

各项指标均按三次循环全部校准点的统计结果进行判定：

示值误差：取正反向全部测点中仪表读数与标准值之间的最大偏差，折算为满量程百分比后与允许限值比较；

回程误差：取同一校准点正向与反向读数之间的最大差值；

重复性：观察同一测点多次循环读数的离散程度，取全量程最差一点的结果；

线性度：以端基直线为参考，考察全程偏离趋势的最大幅度。

以常见的百分之一十级设备为例，示值误差通常要求不超过满量程的±0.1%，回程误差不超过0.05%，重复性不超过0.03%。任意一项不满足即判定该量程段不合格，可在证书中注明限区间使用。

校准报告宜同时给出测量不确定度信息，通常取包含因子k等于2。

六、常见异常现象与处置

七、校准周期与管理要求

常规室内或试验室工况推荐十二个月校准一次；户外长期埋设、高湿、盐雾或冻融环境建议缩短至六个月。设备经历撞击、超行程拉伸、拆卸维修或更换拉线组件后，投入使用前必须重新校准。

所有校准记录应归档保存，内容包括：标准器检定证书编号、现场温湿度、原始读数、校准曲线、判定结论及操作人员签字，满足CNAS与CMA体系审查要求。
