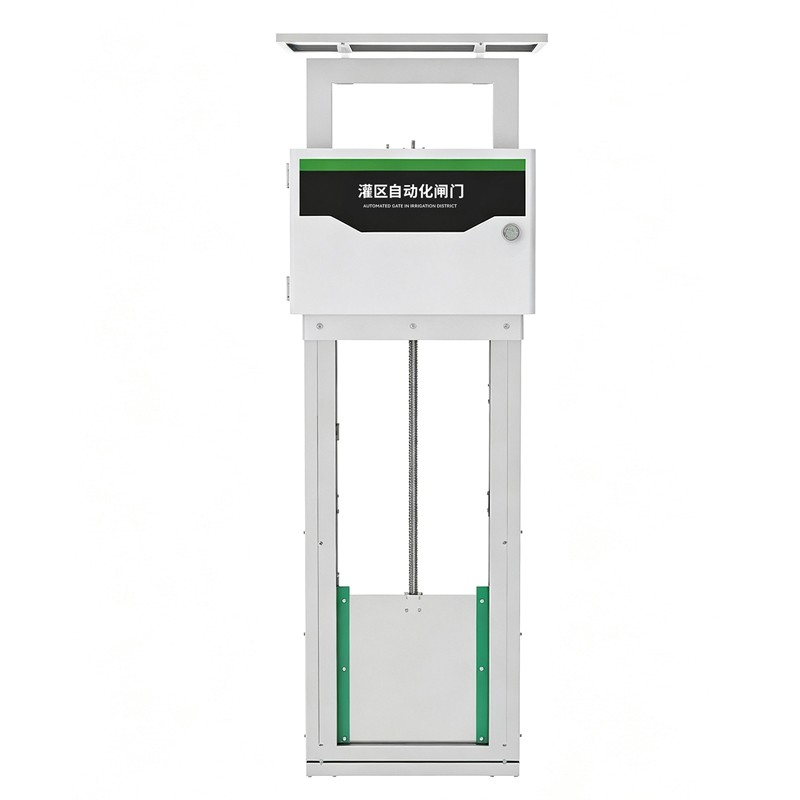

河道灌区智能水闸校准
智能水闸集机械启闭、水位感知、开度测量、流量计算与远程控制于一体，其计量与执行精度直接决定灌区配水公平、节水调度效果和水量结算可信度。校准的核心目的，是把设备显示值溯源到现场实物基准，消除安装偏差、传感器漂移和控制算法失配，最终实现“开度准、水位准、流量准、动作稳”。
一、校准前准备
1.现场条件确认
闸门主体、启闭机、控制箱固定牢固，门板在闸槽内无偏斜、无卡阻，密封贴合正常。
供电（市电/太阳能+蓄电池）、通信（4G/以太网/RS485）正常，接地可靠。
闸前闸后水流平顺，避开明显漩涡、回水区和大量漂浮物；测流比测时渠道水位变化平缓。
2.安全与资料
切断自动联动策略，切到本地手动模式；人员远离丝杆、闸门板等运动部件。
备齐出厂说明书、安装高程桩号、渠底高程、闸门量程、历史调试记录。
准备标准器：钢卷尺/激光测距仪、水准尺或静水井、便携式流速仪、标准水位计、万用表、秒表。
二、主要校准项目与方法
1.闸门开度（行程）校准
开度是流量计算的基础参数，必须最先标定。
零点标定：手动关闸至门板实贴底坎、无水流通过，在控制器中设“0mm/0%”。
满量程标定：手动开至机械上限位或设计最大开度，录入实际行程值。
中间点核查：依次走行到25%、50%、75%、100%开度，用钢尺或激光仪测实际提升高度。
重复性：同一指令点连续启闭3次，读数应稳定；超差查编码器、丝杆间隙或归零逻辑。
允许偏差：开度示值误差按设备等级控制，常见要求≤±5mm或±0.1cm级，具体以产品标准和合同为准。
2.闸前/闸后水位传感器校准
静水井法：传感器装于测井内，井与渠道用反滤管连通，消除水面波动；以水准仪实测水面高程为基准，在终端录入零点高程。
两点校准：输入当前实际水深（0点及满量程附近点），调偏移和增益。
比对验证：与人工水尺同步读数；误差超差时重设基准或清洁探头（压力式需排气泡，雷达式查安装俯角）。
控制指标：水位误差按不大于0.3%FS或毫米级控制，以所用传感器规格书为准。
3.流量计量校准
智能闸门流量多由“水位差+开度+渠道断面”经模型算出，必须现场比测修正。
标准方法：流速仪法（全断面多点测速积分）、标准堰槽比对法，或同断面电磁/超声波明渠流量计旁证。
工况设置：在30%、50%、80%典型开度下分别稳定运行，记录闸前水位、闸后水位、开度、瞬时流量。
流量系数率定：用实测流量反算流量系数μ，建立该闸的“开度—水位差—流量”关系表，替代厂家默认常数。
偏差处理：流量偏差超5%时修正系数；渠道清淤、衬砌修复、断面变形后必须重新率定。
4.控制逻辑与安全保护校验
远程下发开度指令，闸门应准确启闭到指定位置，平台数据与现场实测一致。
验证上/下机械限位、软件限位、急停、过力矩保护、电机过载停机。
通信中断时自动切本地控制；断电时可手摇操作，机械自锁有效。
恒水位/恒流量闭环试跑：观察是否频繁启闭、超调、震荡。
三、自动控制参数整定
1.控制模式选择
闸前恒水位：最常用，适合单闸/短渠、灌区配水。
闸后恒水位：下游需稳定水位的场景。
渠段恒体积：多闸联动、长渠道输水，抗干扰最强。
2.PID整定步骤
采用“经验值预设→现场试调→参数自学习”三阶段：
先用同类渠道经验值作初始参数。
给阶跃扰动（目标水位/流量小幅度变更），看响应曲线是否超调、震荡、静差大。
先调比例P（响应速度），再调积分I（消静差），最后补微分D（抑超调）。
稳定后开启参数自学习，逐步逼近最优值。
3.防抖与保护参数
设死区（如水位2~5cm、开度3~5cm），避免闸门频繁动作烧电机。
限单次最大调整量（如≤2cm）和动作间隔（如≥3min）。
长渠道加延时和限速逻辑，关闸采用阶梯关闭，防水锤。
四、验收与记录
1.功能验收项
开度误差、水位误差、流量偏差均在允许范围内。
本地手动/远程自动/平台三级切换正常，告警推送无误。
连续运行考核：安装验收、系统连续运行一个月后，应对现场实测数据与出厂标定数据对比并复校。
2.文档移交
校准记录表（各校准点标准值、示值、误差、修正量）。
流量系数表、PID参数表、限位参数、通信点表。
设备说明书、安装调试记录、参数配置报告、保修文件。
3.签字闭环
班组自检→技术负责人复检→监理/第三方（重大或计量争议时）参与验收。
不合格项限期整改并复验，维护记录保存期限≥5年。
五、运维与复校周期
1.日常/定期巡检
每日/每周：看在线率、数据曲线、告警；查供电电压、太阳能充电、通信信号强度。
每月：清雷达天线罩/超声波探头异物，查支架螺栓、线缆接头、防雷器；丝杆润滑、限位复测、手自动切换试验。
每季度：比对一次人工水尺与自动水位；含沙灌区加密清洗传感器。
每年：全面流量率定、电池容量检测、接地电阻检测、传感器与仪表校准。
2.触发复校的条件
渠道清淤、衬砌修复、断面变形后。
更换水位计、闸位编码器、流量计或主控板后。
连续多日流量偏差>5%，或水位跳变、开度反馈丢步。
汛期过水、冰凌撞击、雷击停电等非常工况之后。
3.台账与管理制度
记录故障现象、处理措施、更换部件、校准结果，附现场照片。
灌季前全面检查，汛前汛后专项检查，操作人员培训持证。
启闭执行“预警—检查—操作—记录—报告”，远程操作前确认无人员在闸区作业。
