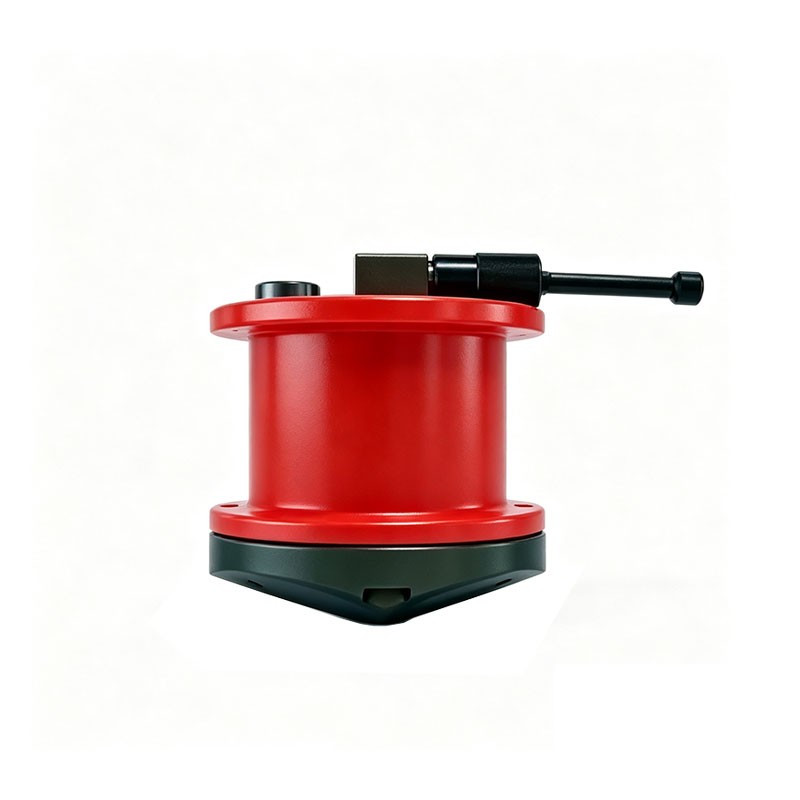

多普勒海流剖面仪使用指南

一、概述

多普勒海流剖面仪（Acoustic Doppler Current Profiler，简称ADCP）是一种利用声学多普勒原理测量水体流速剖面的精密仪器。它通过向水中发射声波脉冲，接收悬浮颗粒物的反射回波，依据回波频率的变化（多普勒频移）计算不同深度层的流速与流向。与传统的单点流速计不同，ADCP能够一次性获取整个水柱剖面的流场信息，极大提升了海洋与河流调查的效率。

本指南旨在为ADCP的通用操作提供规范性框架，涵盖设备组成、安装检查、参数配置、数据采集及初步质控等关键环节。不同型号（如Teledyne RDI、SonTek、Nortek等）的具体操作细节可能存在差异，使用时应以相应厂商的技术手册为准。

二、系统组成与工作原理

2.1 基本组成

一套典型的走航式ADCP系统通常包含以下部分：

2.2 测量原理简述

ADCP向水中发射高频声脉冲，声波遇到随水流运动的浮游生物、泥沙等散射体后反射回换能器。由于多普勒效应，远离换能器的颗粒回波频率降低，靠近的则频率升高。频移量正比于颗粒沿波束方向的速度分量。结合回波返回的时间延迟（对应深度），仪器即可解算出各深度水层的三维流速。频率的选择直接影响测量性能：高频（如300 kHz）分辨率高但剖面范围较浅（约70–175米），低频（如38 kHz）则可达千米级深度但层厚较大。

三、使用前准备与检查

3.1 安装检查

对于船底固定安装的ADCP，出海前须确认换能器表面清洁、无附着物或损伤，且换能器处于水面以下足够深度，避免气泡干扰。若使用临时安装架或拖曳体，应确保固定牢靠，换能器面朝下且与船体坐标系对齐。所有线缆连接应紧固无松动，甲板单元与计算机通讯正常。

3.2 通讯与自检

上电后，通过采集软件（如VMDAS、WinRiver等）建立与ADCP的通讯。通常需选择正确的串口、波特率与数据格式。建立连接后，执行内置自检程序（Built-In Test），检查换能器发射/接收功能、电源状态及传感器读数是否正常。若自检报错，应排查线缆或换能器故障后方可作业。

3.3 辅助传感器校准

罗经校准是走航测量的关键步骤。在无磁干扰的开阔水域进行罗经校准，目标是将航向误差控制在1°以内。同时检查GPS定位数据是否稳定接入，姿态传感器（纵摇/横摇）读数在静止状态下应接近零值。

四、参数配置

4.1 深度单元与剖面范围

根据观测水深与分辨率需求设置深度单元厚度（Cell Size）和剖面层数（Number of Bins）。层厚越小，垂向分辨率越高，但单个脉冲的采样体积减小，数据噪声可能增大。盲区（Blanking）需设置在换能器近场以外，通常为1–2米，具体取决于仪器频率。最大测量深度应略大于预期水深，以确保底跟踪有效。

4.2 盐度与声速

声速随水温、盐度和压力变化，直接影响深度计算与流速换算的准确性。在河口或海水环境，须输入实测盐度值；若在淡水河流中测量，盐度设为零。部分软件支持根据温盐深数据自动计算声速，但建议在现场用温盐仪实测表层盐度并手动核对。

4.3 底跟踪与导航

底跟踪（Bottom Track）利用海底回波测量船速与对地速度。在走航测量中，底跟踪数据用于去除船体运动对水流的污染。若底跟踪失效（如水深超过底跟踪范围或底质反射太弱），需依赖GPS导航数据提供船速参考。需注意GPS天线与ADCP换能器之间的杆臂偏移，在软件中正确输入偏移量以保证矢量计算的准确性。

五、数据采集操作

5.1 走航断面测量

在河流流量测验或断面走航中，操作流程通常为：在起始岸边对准断面方向，开始记录数据并测定岸边距离；船舶以低于或接近流速的速度匀速横渡；到达对岸后停止记录并测定终点岸边距离。每个断面宜往返测量多次（通常不少于4次），各次流量结果与均值偏差应控制在5%以内，否则需重新测量。航行过程中应尽量保持航向稳定，避免急转弯或变速。

5.2 定点剖面观测

若采用锚系或坐底式安装进行定点连续观测，需设置采样间隔（Ensemble Interval）与每层脉冲平均数（Pings per Ensemble）。较长的平均时间可降低流速数据的随机噪声，但会牺牲时间分辨率。在潮流变化剧烈的海域，通常采用数秒至数十秒的采样间隔；在深海长期锚系中，可设置为数分钟至一小时。

5.3 动底（Moving Bed）检测

在含沙量高、底沙输移强烈的河流中，ADCP的底跟踪可能追踪的是运动中的泥沙层而非固定河床，导致流量估算偏大。标准做法是在断面测量前进行动底测试：将仪器静止放置于河底或保持定点，持续记录600秒，计算底跟踪速度与水流速度的比值。若该比值超过阈值（锚定或拖曳式通常为0.01，非锚定船只为0.02），则判定存在动底，需采用GPS参考或人工方式修正。

六、数据质量检查与初步处理

6.1 实时质控指标

采集软件通常提供逐层或逐剖面的质量指标，操作人员应实时关注：

回波强度：过弱表明散射体不足或深度超出范围；过强可能存在近场干扰。

百分比良好（Percent Good）：有效脉冲占比，低于25%的深度单元数据应视为可疑。

误差速度：四波束解算中垂直速度的两个估计值之差，异常增大提示波束间不一致或存在干扰。

6.2 数据后处理要点

回到室内后，需进行系统性的后处理。首先剔除表面旁瓣效应影响的上层数据（通常为剖面上部6%左右）。其次标记流速尖峰或超出物理合理范围的值。对于走航数据，需应用罗经校准与水流跟踪校准（Water Track Calibration），消除安装偏角与标度因子误差。校准后的船速从实测流速中矢量扣除，方得到真实的水流速度。

七、维护与注意事项

每次使用后，应用淡水冲洗换能器表面，去除盐分与泥沙附着，检查O型圈与连接器是否清洁干燥。长期存放时，换能器应避免阳光直射与极端温度。若发现生物污损，需用软质工具清除，切勿刮伤换能器声学窗口。电池供电的甲板单元或自容式ADCP，应按厂商规定定期充放电维护。

安全提示：船底安装的ADCP在船舶下水或进坞时，须确认换能器未受碰撞；走航测量中，操作人员应固定好计算机与线缆，防止船舶摇晃导致设备跌落或线缆绊人。
