地下水位自动监测设备使用指南

地下水位自动监测设备是获取地下水动态数据的关键工具，广泛应用于水文监测、水资源管理、地质勘察及环境评价等领域。本指南以投入式压力水位计配合遥测终端（RTU）的主流配置为例，介绍设备的使用流程与操作要点，供一线操作人员参考。

一、设备组成与工作原理

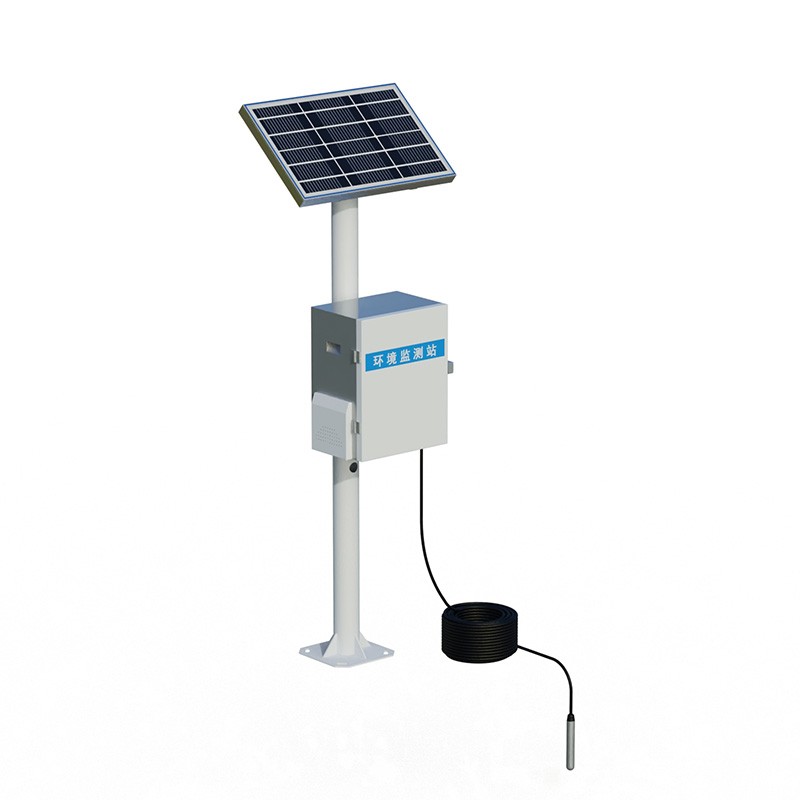

地下水位自动监测系统主要由三部分构成：水位传感器（投入式压力水位计）、数据采集传输单元（RTU遥测终端）以及供电与防护设施。

投入式压力水位计的工作原理是：传感器探头投入监测井水面以下，通过测量探头所受的静水压力，结合当地大气压补偿，换算得出探头以上的水柱高度，进而计算出水位埋深或水位高程。RTU负责按设定频率采集传感器数据，通过4G等通信方式将数据上传至远程监测平台，同时具备本地存储功能，防止数据丢失。

二、安装前准备

安装前需完成三项准备工作。

工具与配件核查。确认水位探头、RTU主机、通信模块、供电系统（锂电池或太阳能板）齐全；准备铠装电缆、不锈钢配重块、防水接头、电缆卡箍等辅材；携带万用表、便携式电测水位计（用于人工校准）、卷尺及安全防护装备。

设备通电自检。在室内连接探头与RTU，接通电源，观察指示灯状态是否正常。通过本地软件或调试工具读取数据，检查水位、水温数值是否稳定，无跳变或乱码。测试通信模块，确认信号强度满足上传要求。

现场勘查。确定探头安装深度：一般设在监测井过滤器以下1至2米处，远离抽水泵体至少3米，避开水流紊流区域。采集仪应安装在井口附近的干燥通风处，远离高压电线，便于防雷接地。

三、现场安装步骤

传感器探头安装

在探头尾部安装不锈钢配重块（重量通常不低于500克），确保探头能垂直下沉并稳定停留在水下。用卡箍将电缆固定在配重块上，防止电缆受力拉扯导致探头脱落。

下放探头时，深井（超过50米）建议使用绞车缓慢下放，同步记录电缆入井长度；浅井可人工缓慢下放，避免电缆打结或刮擦井壁。关键操作：探头入水后，轻提轻放两到三次，或轻拍探头外壳，排空压力膜片周围的气泡，确保膜片与水体充分接触。

到达预设深度后，在井口处用卡箍将电缆固定在井壁支架上，预留1至2米余量以适应水位波动。电缆穿过井口处需加装防水接头和密封胶，确保防护等级达到要求。

采集仪与供电安装

RTU采集仪应放入防水配电箱内，固定在井口附近的支架或墙壁上，箱体离地高度不低于50厘米，防止积水浸泡。对于野外站点，供电系统通常采用太阳能板配合蓄电池，需确保太阳能板朝向合理、无遮挡，蓄电池接线正确、极性无误。

四、参数设置与调试

设备安装完成后，需通过调试软件进行参数配置。

基本参数设置。输入探头安装深度、监测井地面高程等基准数据，设定数据采集间隔（通常为每小时1次或按监测要求调整）和上传频率。多数数据采集器需要设置"负斜率"以正确转换地下水位的压力读数。

通信配置。配置RTU的服务器地址、端口号及数据传输协议（一般遵循水文监测数据通信规约），确保数据能正常上传至指定平台。

数据验证。使用便携式电测水位计人工测量当前水位，与设备读数进行比对。若误差在允许范围内（通常要求水位误差不大于探头深度的千分之一），则调试合格；若超差，需检查探头深度设置或电缆是否滑移，重新调整后再次验证。

五、日常维护与巡检

远程巡查（每个工作日）

通过监测平台查看各站点数据上传情况，关注设备上线状态、电池电量、信号强度等工况信息。发现数据中断、长时间不变或异常跳变时，及时记录并安排现场检查。

现场巡检（每半年至少一次）

现场巡检主要包括以下内容：检查井口保护设施是否完好、锁具是否正常；清洁传感器探头表面附着物，用清水和细毛刷小心清洗，避免损伤膜片；检查电缆有无破损、接头有无进水腐蚀；核查RTU电池电量，电量低于50%时应在规定期限内更换；用手工设备测量水位并与自动监测数据进行比对校准。

定期校准

按仪器使用说明定期进行现场校准。校测时，先读取设备当前水位值，再用便携式水位计人工实测三次取平均值，两者差值即为误差。水位误差超过探头深度千分之一时，需调整电缆长度或重新标定；大气压误差超过200帕时，应联系供应商处理。

六、常见故障排查

故障处理完成后，需在运维档案中记录故障现象、原因分析及修复措施，便于后续追溯。

七、安全注意事项

井下作业时，操作人员须佩戴安全帽、安全带和绝缘手套，防止坠落和触电。深井安装或维护应使用绞车等辅助设备，避免人工提拉重物造成伤害。电气接线前确认电源已断开，接线完成后检查正负极无误方可通电。雷雨天气应避免在井口进行金属部件操作，确保防雷接地有效。
