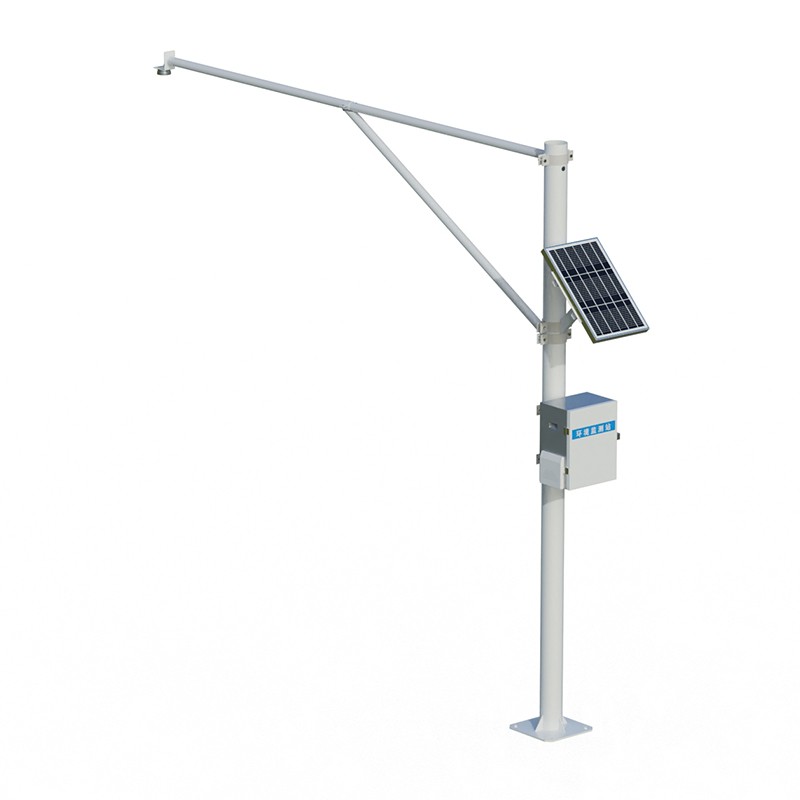

雷达水位监测系统校准
一、校准背景与目的
雷达水位监测系统通过发射高频电磁波并接收水面反射波,利用时差或频差原理计算水位高度。系统长期运行中,受设备老化、环境温湿度变化、安装支架微位移、水面波浪干扰等因素影响,测量值可能产生漂移。定期校准旨在:
消除系统误差,确保水位数据准确性
满足水文监测规范对数据精度的要求
延长设备使用寿命,降低运维成本
为防汛抗旱、水资源调度提供可靠数据支撑
二、校准前准备
1. 资料收集
设备出厂检定证书、安装图纸、技术参数表
近期水位监测数据记录
测站基本参数:测点高程、雷达安装高度、水位基面信息
2. 工具与设备
| 工具名称 | 用途 |
|---|---|
| 高精度水准仪/全站仪 | 测量雷达天线实际安装高程 |
| 标准水位尺/浮子式水位计 | 作为现场比对基准 |
| 便携式雷达测距仪(可选) | 交叉验证 |
| 温湿度计 | 记录现场环境参数 |
| 校准软件/配置终端 | 参数读取与修正 |
3. 现场条件确认
天气状况:避开强降雨、大风、雷电等恶劣天气
水面状态:尽量选择水面平静时段,减少波浪干扰
供电与通信:确保设备在线、数据传输正常
三、校准流程
步骤一:安装参数复核
测量雷达天线到基准面的实际垂直距离(安装高度)
使用水准仪从已知高程控制点引测至雷达天线底部
记录测量值,与初始安装记录比对,偏差超过±5cm需重新标定
确认水位基面关系
明确测站采用的基面(如黄海高程、吴淞高程等)
核对水位基准点与天线高程之间的换算关系
步骤二:零点校准(距离标定)
将标准水位尺放置于雷达波束正下方水面,读取当前实际水位值
在设备配置界面读取雷达当前测量距离值
计算理论距离:用安装高度减去实际水位值,得出雷达到水面的理论距离
对比理论距离与雷达测量距离,若偏差超出允许范围(通常±1~3cm),进行零点偏移修正:将理论距离与测量距离的差值作为偏移量写入设备参数
步骤三:增益与滤波参数调整
| 参数项 | 调整原则 |
|---|---|
| 发射功率/增益 | 在保证回波质量前提下尽量降低,减少多径干扰 |
| 采样窗口 | 根据水面波动幅度设置合理的距离门范围 |
| 滤波算法 | 启用滑动平均、中值滤波或自适应滤波,抑制波浪噪声 |
| 盲区设置 | 确保盲区距离大于天线到最近障碍物的实际距离 |
步骤四:多水位段比对验证
在不同水位条件下(低、中、高水位),分别记录雷达测量值与标准水位尺读数,逐段评估偏差是否在合格范围内(一般要求≤±10mm)。偏差持续超标的,需检查天线俯仰角、波束对准情况或设备硬件状态。
步骤五:数据一致性检验
连续采集24小时数据,对比雷达水位与人工观测水位
统计均值偏差、标准差,评估系统稳定性
检查数据跳变、丢点、通信延迟等异常
四、校准记录与报告
校准完成后应形成书面记录,内容包括:
基本信息:测站名称、设备型号、序列号、校准日期
环境参数:气温、水温、风速、水面状况
测量数据:安装高度复测值、各水位段比对结果
参数调整明细:修改前后的偏移量、滤波参数等
结论与建议:是否合格、下次校准时间、需关注事项
五、校准周期建议
| 应用场景 | 建议校准周期 |
|---|---|
| 重要防汛站、大型水库 | 每季度1次 |
| 一般水文站 | 每半年1次 |
| 旱区、低水位变化区 | 每年1次 |
| 设备更换部件/移位后 | 立即校准 |
六、常见问题与处理
| 问题现象 | 可能原因 | 处理措施 |
|---|---|---|
| 测量值持续偏高 | 天线俯角过大、安装高度变化 | 复核安装参数,调整俯仰角 |
| 数据跳变频繁 | 波浪干扰、滤波参数不当 | 优化滤波算法,检查安装稳固性 |
| 无回波信号 | 波束被遮挡、水面结冰 | 清理遮挡物,检查天线状态 |
| 偏差随水位变化 | 非线性误差、基面换算错误 | 分段校准,核对基面关系 |
