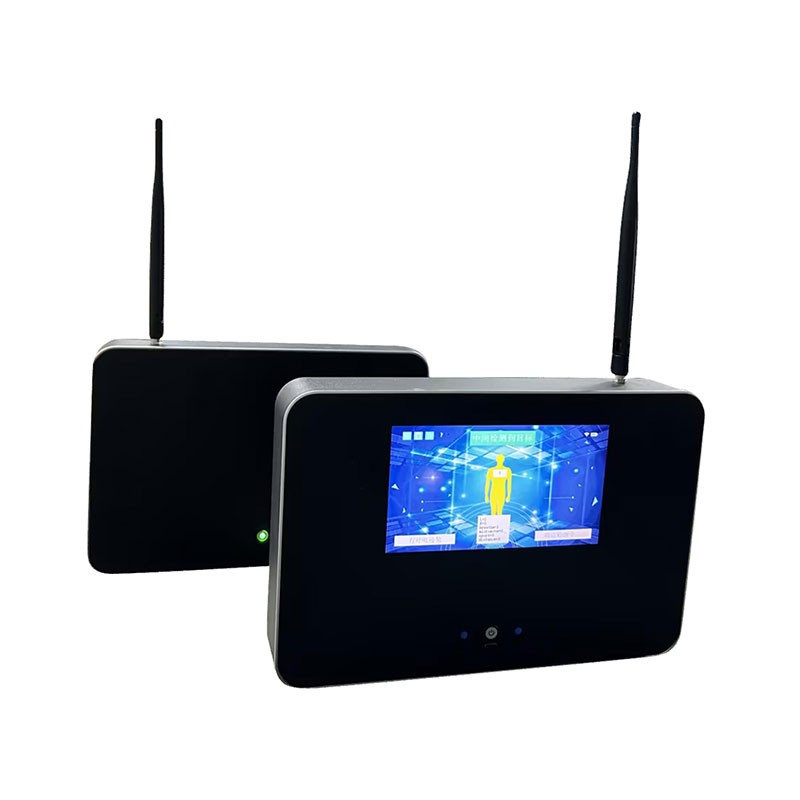

三维雷达生命探测仪校准

1.目的与适用范围

三维雷达生命探测仪利用超宽带/微波雷达发射电磁波，接收人体呼吸、心跳、体动引起的微多普勒回波，实现对障碍物后生命体的存在判别、距离/方位/高度（三维坐标）定位及生命体征识别。

校准目的：

验证探测距离、定位精度、生命体征识别能力是否符合说明书或标准；

发现天线老化、接收链路增益漂移、算法参数偏移、杂波抑制异常等问题；

为救援队伍出队前设备状态确认、周期检定、售后返修、比武演练和验收试验提供依据。

适用于消防搜救、地震废墟救援、矿山/隧道被困人员搜索、应急处突等场景下的三维雷达生命探测仪周期校准与现场功能核查。

2.校准依据（通用）

可结合设备型号选用：

XF3010-2020《消防用雷达生命探测仪》

GB/T37283-2019《应急雷达生命探测仪》

GA/T1293《生命探测仪通用技术条件》

设备出厂技术说明书、标称性能指标

JJF1071及实验室校准管理文件（出校准证书时引用）

3.校准环境与条件

温度：23℃±5℃

相对湿度：≤75%RH，无凝露

场地：空旷场或电磁屏蔽室，探测方向5m内无大功率电台、对讲机、变频设备、旋转金属体

地面：弱反射环境；穿透试验使用标准砖墙、预制板、木板、混凝土试块

电源：标称电压±5%，电池电量≥60%或外接稳压电源

现场使用前可做“基线自测”，但正式校准应在受控环境进行。

4.校准设备与标准件

雷达生命探测仪主机+显控终端

生命信号模拟器/仿生假人系统：可模拟呼吸、心跳、体动

呼吸：约0.1–0.5Hz（6–30次/min）

心跳：约0.8–2.5Hz（48–150次/min）

胸壁位移：毫米级甚至亚毫米级

标准距离标尺、激光测距仪、角度仪、三脚架

介质试块：砖墙、预制板、木板、混凝土、松土等

计时器、温湿度计、电磁干扰源（抗扰度核查用）

5.校准前检查

外观无破损，天线无变形，防水盖、接口完好；

开机自检通过，软件版本、序列号、上次校准日期可查；

电池/电源电压正常，主机与终端通信稳定；

界面可显示距离、方位、高度、信号强度、生命概率、运动/静止目标；

清空探测区，做无目标背景测试：不应报出虚假生命目标。

6.主要校准项目

6.1无目标虚报率

正对墙壁或空场连续运行若干周期。

要求：无生命体时误报次数占比满足标准或厂家指标，通常虚报率、漏报率均设上限。

6.2探测距离

空气模式：静止生命体、运动生命体最远探测距离；

穿墙/穿废墟模式：在标称介质厚度下核查静止/运动目标可探距离。

常见标称：穿透50–65cm砖墙后，静止目标≥26m，运动目标≥36m。

6.3三维定位精度

布置已知坐标目标，比较仪器输出X/Y/Z或距离/方位/高度与真值：

距离误差

水平方位误差

高度/层数误差

多目标分离能力（≥3个目标）

通用要求示例：纵向距离平均误差≤30cm，横向误差≤15cm（具体以型号指标为准）。

6.4生命体征识别

使用模拟器或受控人员：

呼吸频率识别误差

心跳/微动特征识别能力

静止目标（仅呼吸）与运动目标区分

低幅度呼吸、浅呼吸、被部分掩埋状态识别

6.5穿透与抗杂波能力

砖墙、木板、预制板、混凝土废墟、土壤等介质下的探测保持率；

风致振动、植物摆动、动物活动、机械振动下的误报情况；

金属密布墙体、钢筋网密集区应注明性能下降或无法穿透。

6.6模式与算法参数

核查空气、废墟、穿墙等模式切换后：

脉冲重复频率/增益/杂波抑制阈值是否随场景变化；

报警延迟、目标刷新率、轨迹显示、回放功能是否正常；

软件版本与算法模型是否与校准状态一致。

6.7通信与整机状态

主机—终端无线控制距离；

续航时间、防护等级（如IP67）、自检日志、校准日志完整性。

7.校准结果处理

各项目在标称范围内：出具“校准合格/符合要求”；

个别项目超差：标注超差点、使用限制、建议维修或降级使用；

虚报率高、定位漂移、呼吸/心跳识别失败：暂停救援任务使用，返厂或送修；

校准证书至少包含：设备信息、环境、标准器、项目、数据、结论、有效期、操作员。

8.周期与现场核查建议

周期校准：通常12个月一次；高频使用、摔碰、浸水、高温烟熏后增加临时校准。

每次出队前：开机自检+空场背景测试+已知目标快速验证。

重大任务后：做功能核查并记录，作为设备健康档案一部分。
