应急型便携式形变监测雷达使用指南

一、设备概述

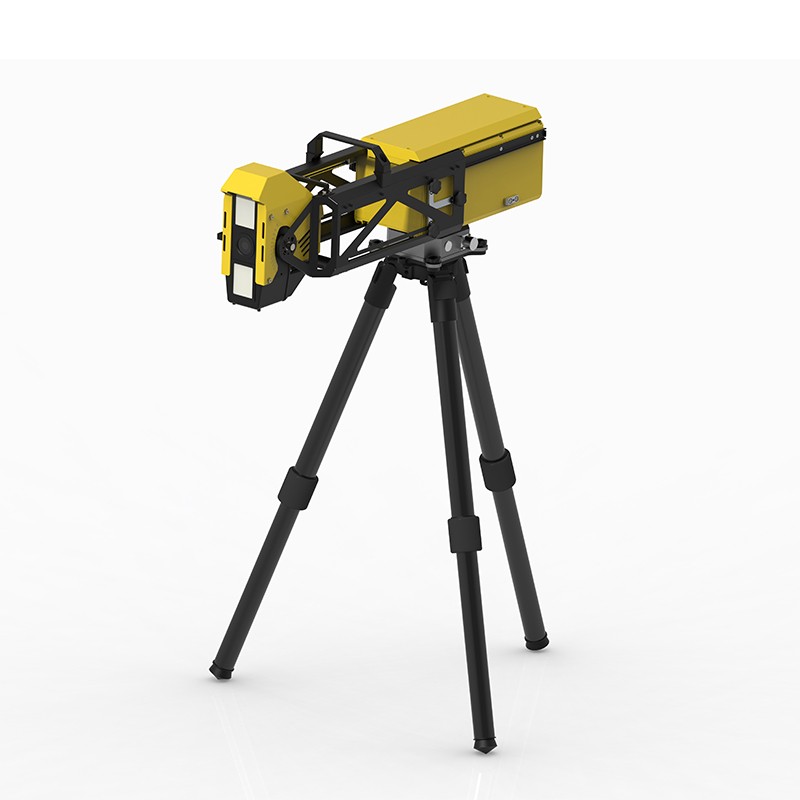

应急型便携式形变监测雷达是一种基于差分干涉测量原理的主动式遥感设备，通过发射微波信号并接收目标回波，利用相位差信息获取地表或结构体的微小位移。该设备具备非接触、面状覆盖、全天时全天候监测能力，不受雨雪雾、烟尘、火光等恶劣条件影响，监测精度可达毫米级乃至亚毫米级。其核心优势在于轻量化与快速部署，整机重量通常小于10公斤，折叠后尺寸可控制在50厘米以内，支持单人携行或随航班托运，能够在灾害现场快速架设并投入监测。

本指南适用于突发地质灾害应急监测、露天矿山边坡稳定性临时监控、尾矿库坝体形变预警、山区交通干线边坡安全监控等场景。

二、设备组成

应急型便携式形变监测雷达系统通常由以下部分构成：

三、使用前准备

3.1 现场勘查

部署前应对监测区域进行实地踏勘，重点确认以下条件：

通视条件：雷达波束路径上无高大建筑物、茂密植被或陡峭地形遮挡，确保信号可完整覆盖监测面

目标形态：形变监测雷达适用于面状或准面状形变监测，对孤立点状或线状目标效果有限

电磁环境：避开大功率无线电发射塔、高压输电线等强电磁辐射源

供电与通信：确认现场供电条件及无线通信信号强度

安全路线：明确人员撤离路线，架设位置应避开可能发生滑坡或坍塌的区域

3.2 设备检查

检查雷达主机外观及天线罩有无损伤

确认电池电量充足，备用电池就位

检查三脚架、云台连接部位是否牢固

启动终端设备，验证软件运行正常

检查通信模块工作状态及数据链路连通性

3.3 参数预设

根据监测任务需求，在软件中预设：监测距离范围、方位角与俯仰角扫描范围、数据采集间隔、形变阈值与预警等级、数据存储路径与传输方式。

四、设备架设与调试

4.1 选址原则

架设位置应满足以下基本要求：

地面稳定，无沉降、塌陷风险

雷达波束正对监测区域，波束覆盖完整

与监测目标之间保持良好通视

避开振动源与强电磁干扰源

便于人员操作与设备看护

4.2 架设步骤

展开三脚架，调整至水平状态并锁紧各支腿

将云台安装于三脚架顶部，确保连接牢固

将雷达主机安装于云台上，锁紧固定装置

连接电源线与数据线，确认接口紧固

粗调雷达指向，使其大致对准监测区域中心

通过软件查看回波信号，精调方位角和俯仰角，直至信号质量最佳

4.3 系统调试

启动采集软件，建立与雷达主机的连接后，进行试采集。检查回波强度图，确认监测区域覆盖完整；观察相位稳定性，排除明显干扰。在监测区域内选取稳定区域作为参考点，建立初始形变基准。确认数据存储与传输正常后，方可进入正式监测。

五、监测操作流程

5.1 启动监测

确认设备架设稳固、连接正常后，启动正式采集模式。记录初始监测数据，建立基准数据。确认预警阈值设置正确，安排专人值守或开启远程监控。

5.2 数据采集

设备按预设间隔自动采集数据。应急监测模式下，数据采样间隔宜小于2分钟，监测精度宜优于1mm/h。操作人员应定期检查数据质量，关注回波强度和相干性变化。若发现数据异常，及时排查原因。

5.3 数据分析与预警

软件自动处理采集数据，生成形变图和时间序列曲线，实时显示监测区域内各点的位移量。当形变速率或累积位移超过预设临界值时，系统触发相应等级警报。对于地质灾害监测，宜设置多级预警阈值，例如：黄色预警对应形变速率超过0.5mm/h，橙色预警对应超过1mm/h，红色预警对应超过3mm/h。

监测结果应与GNSS、裂缝计、倾斜仪等多源数据进行交叉验证，以提升预警可靠性。

六、设备维护与安全管理

6.1 日常维护

天线罩清洁：使用气吹工具先吹除浮尘，再用蘸有中性清洁剂稀释液的无尘布单向轻擦，禁止使用酒精、丙酮等腐蚀性溶剂，禁止高压水枪直接喷射

线缆检查：定期检查电源线、数据线外皮有无破损，接头防水措施是否完好

供电系统：检查电池健康状态，备用电池应保持满电

软件更新：关注厂家发布的固件与软件更新，评估后在适当时机升级

6.2 安全管理

雷电、大风、暴雨等恶劣天气条件下，不宜进行现场监测作业

高空或边坡作业时，人员须佩戴安全帽、安全绳等防护装备

设备内部电路板、接收机模块非专业人员不得开盖处理

运输过程中使用专用防护箱，避免剧烈振动与冲击

七、注意事项

视线方向与形变方向：雷达视线方向宜与潜在滑动方向保持一致，避免视线方向与形变方向垂直导致监测灵敏度下降。

大气扰动补偿：长距离监测时，大气延迟是影响精度的主要误差源之一，应利用气象数据进行校正或启用设备自带的大气扰动补偿算法。

相干性判断：监测前应检查回波数据相干性，相干值大于0.7的像元占比宜大于60%，否则需变更站址。

参考点选取：应在监测区域外选取稳定的参考点，用于建立形变基准，参考点一旦确定，监测过程中不宜随意变更。

数据备份：应急监测期间应定期备份原始数据，防止因设备故障或断电导致数据丢失。
