拉线位移传感器使用指南

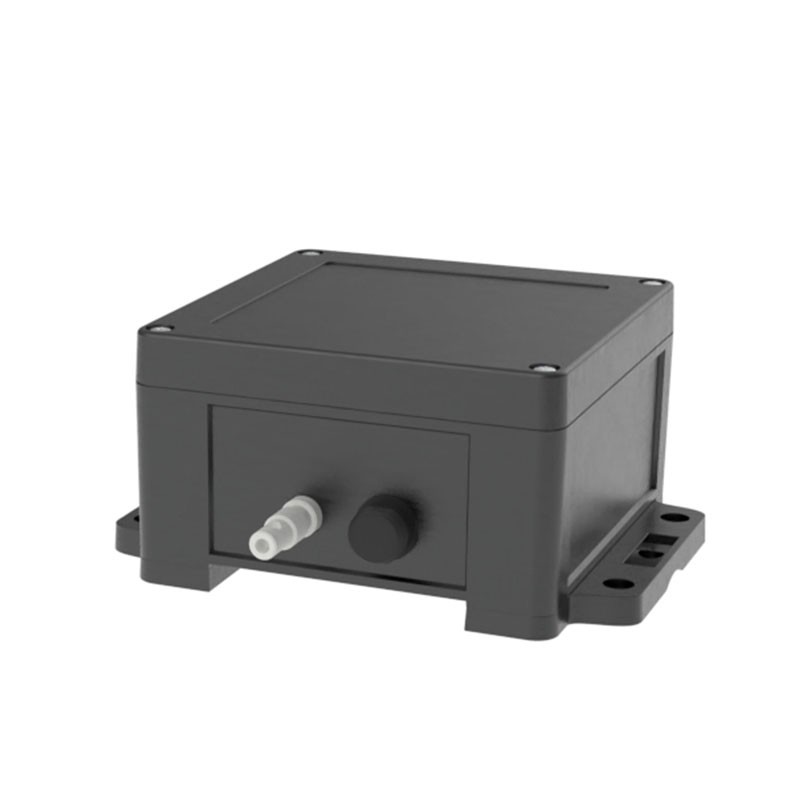

拉线位移传感器是一种将机械直线运动转换为可计量电信号的精密测量装置，因其结构紧凑、量程大、安装便捷，广泛应用于工业自动化、工程监测、机械控制等领域。其核心原理是：拉绳缠绕在传感器内部的轮毂上，轮毂与旋转编码器同轴连接，拉动拉绳头带动编码器旋转，输出与拉绳移动距离成比例的电信号。本指南围绕安装、接线、调试、维护四个环节，梳理关键操作要点与常见问题处理思路。

一、安装要点：精度与寿命的基础

安装质量直接决定传感器的测量精度和使用寿命。许多故障并非产品本身缺陷，而是安装不当所致。

安装角度是首要原则。钢绳拉出方向应与传感器出线口保持平行，允许偏角通常控制在±3°以内，部分产品可放宽至±12°，但长期斜拉会导致钢丝绳单边磨损、排线机构受力不均，进而引发跳线或缠绕。若受空间限制无法直线安装，应加装导向滑轮，确保进出绳方向保持直线。

本体固定需刚性充足。传感器壳体应固定在静止机架上，安装支架必须具备足够刚性；振动较大的工况建议加装橡胶减震垫。固定螺栓应对角均匀锁紧，并定期复检扭矩——支架松动会直接导致零点漂移。利用传感器底部的固定螺丝孔安装时，需注意螺丝拧入深度，通常不建议超过5mm，以免损伤内部结构。

量程预留余量。选型时应在实际行程基础上选大一规格，严禁超量程使用。安装时需确保设备零位和满位均留有安全余量，不得使钢绳收到底顶住壳体，设备应加装机械限位，而非依靠传感器自身的限位功能。

钢丝绳操作红线。未安装固定前，严禁将钢丝绳拉出后瞬间松手任其高速回弹，由此产生的冲击加速度可能打断钢绳甚至损坏传感器内部机构。手动测试时应缓慢拉出、缓慢放回。钢丝绳应避免与金属锐边摩擦、弯折、扭转或焊接。

二、接线与抗干扰：信号稳定的关键

拉线位移传感器输出形式多样，包括模拟量（4-20mA、0-10V）、数字量（RS485、CANopen、SSI）以及增量脉冲等。不同输出类型的接线方式各异，但抗干扰原则是相通的。

信号线远离动力线。传感器输出线不得与动力电缆、变频器电缆同槽敷设，间距建议保持30cm以上。模拟量输出场合尤其容易受电磁干扰影响，表现为读数跳变或不稳定。

屏蔽层单端接地。应使用屏蔽电缆，屏蔽层仅在控制柜一端接地，禁止两端接地，以避免地环流造成数值抖动。传感器外壳和屏蔽线外层网线应良好接地，防止雷击或静电损坏电路。

功能线妥善绝缘。多数传感器设有置零、方向切换等功能线（通常为黄色、橙色），出厂时已预设基本参数，正常使用中应保持悬空并包裹绝缘，避免误碰低电平导致数据异常。置零操作通常在通电状态下将功能线短接0V保持100ms以上即可完成。

供电电压需匹配。上电前务必核对传感器标签上的额定电压。电压不足会导致信号漂移或无法达到满量程，电源正负极严禁反接。

三、调试与校准：确保测量可信

安装后先做机械检查。断电状态下手动全程缓慢抽拉钢丝绳，正常应感觉顺滑、无卡顿、无异响，松手后能匀速收回。若回收不畅或卡滞，应先排查安装角度和内部异物问题。

零点和量程标定。将设备置于零位（缩回极限），通过功能线或电位器调整零点输出（如4mA）；再运行至最大行程处，调整满量程输出（如20mA）。模拟量输出产品通常需反复迭代2轮以确保精度。

通信参数配置。数字输出型传感器需确认波特率、地址、协议格式与控制系统一致。出厂默认通常为9600bps、地址1，可通过专用寄存器或上位机软件修改。

四、常见问题与维护

读数跳变或不稳定：优先排查电磁干扰和接线问题。检查信号线是否与动力线并行、屏蔽层接地是否正确、端子是否松动。若排除外部因素后仍跳变，可能是内部电位器碳膜磨损，需更换传感器。

钢丝绳回收不畅：多因内部回位弹簧疲劳、粉尘油污侵入或安装倾斜角度过大导致摩擦增大。应根据使用环境确认传感器防护等级是否匹配，必要时加装防护罩。

断电后位置丢失：若采用增量编码器方案，断电后位置丢失属正常现象，需重新回零；若采用绝对值编码器，断电后数据应保持不变，丢失则需检查供电稳定性或内部电池状态。

日常维护方面，建议定期清洁传感器表面及出线口，防止粉尘积留划伤钢绳；室外使用时可为不锈钢绳定期上油，并视使用频率定期更换钢绳。高频往复运动的设备应缩短检查周期，重点关注钢丝绳磨损和排线状态。

拉线位移传感器的可靠性建立在规范安装、正确接线和定期维护的基础之上。遇到无法通过现场排查解决的异常，建议联系厂家技术支持，避免未经许可自行拆卸，以免影响保修和测量精度。
