智能测控一体化闸门使用指南

一、概述

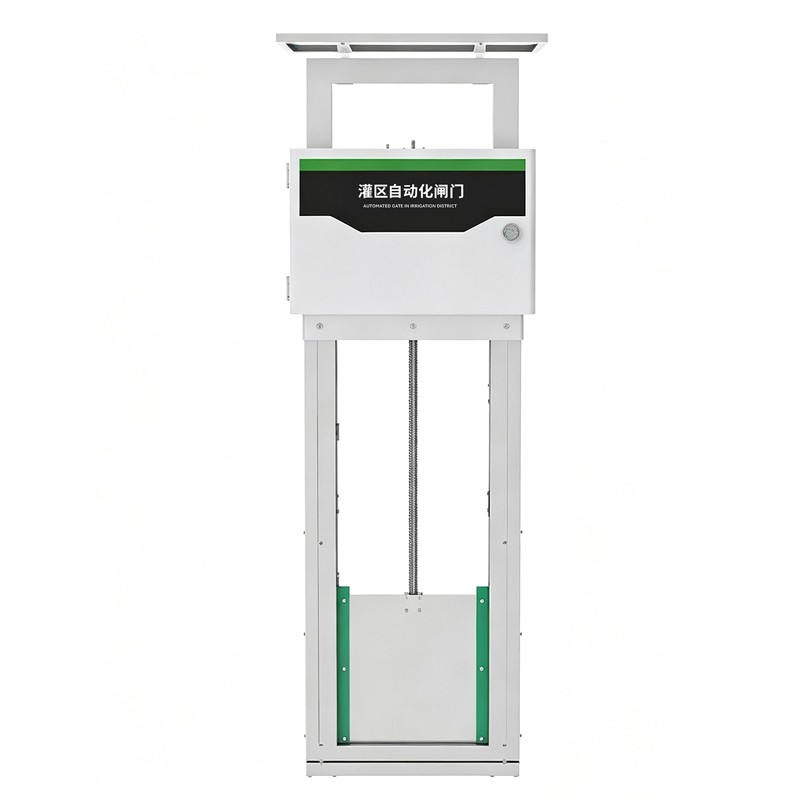

智能测控一体化闸门是一种将流量计量、闸门控制、供电系统与无线通信功能高度集成的轻型闸门设备，广泛应用于灌区渠道的用水计量与远程控制场景。其核心设计目标在于实现灌溉水量的精准计量与自动化调度，替代传统人工启闭方式，提升水资源利用效率。

根据结构形式的不同，测控一体化闸门主要分为三类：堰槽式，通过调节堰顶高度控制流量；箱涵式，长方体测流设备与孔口式闸板融合；管涵式，圆柱体测流设备与孔口式闸板融合。用户应根据渠道类型、流量范围及安装条件选择适配型式。

二、安装与调试要点

2.1安装条件

设备适用于土渠或改造后的渠道，安装位置通常选择渠道节制闸或分水口处。安装前需确认渠道泥沙含量控制在6kg/m³以下，含沙量过高会加速传感器磨损并影响测流精度。闸室可采用现浇混凝土或预制混凝土结构，宜尽量利用现有土建基础，减少改造工程量。

2.2现场调试

安装完成后须进行现场校验，验证闸门位置读数的精确度。可使用标尺或光束测量仪测量实际开度，与系统显示值进行比对。调试时应利用设备的现场自测模式，将闸门依次移动至多个预设点位，检验电机驱动和位置反馈接口的工作状态是否正常。

三、日常操作模式

设备支持三种控制方式，用户可根据现场条件和管理需求灵活选择：

本地控制：通过控制柜触摸屏或蓝牙APP进行现场操作，适用于调试、检修或网络中断时的应急操控。

远程控制：通过SCADA系统或灌区管理平台下发指令，实现闸门的远程启闭与开度调节。设备内置的通信模块支持4G、LoRa等多种链路，断网时本地缓存数据，联网后自动补传。

自动控制：系统根据预设的水位、流量或开度目标，自动调节闸门。常见模式包括恒水位控制、恒流量控制和定开度控制，用户可在控制界面中切换。

四、维护与保养

4.1例行检查周期

每个灌季前应对闸门进行全面检查和维护，日常运行中定期目检设备外观和运行状态。

4.2关键部件维护

控制台：检查外壳有无锈蚀、昆虫黏附，确认线路板固定牢固、电缆无损坏或打结，液晶显示屏和键盘功能正常。

传感器：水位和开度传感器属高精度仪器，清洁频率受水质影响。一般建议每灌季清洗一次；含沙量较高的灌溉水应每两周清洗一次。若清洁后问题依旧，需考虑维修或更换。

驱动钢丝绳：定期检查有无松动或损坏，及时维护或更换。

门体：检查表面有无凹陷、锈蚀、变形或分层开裂现象。

太阳能板：检查板面有无损坏、朝向是否正确、防鸟刺是否完好，清除遮挡物。使用棉布或海绵蘸清水清洁板面，避免用力过度。通过LCD显示器查看电池状态，电量不足时及时更换。

4.3流量精度比测

闸门使用一年以上，宜采用科学方法对流量精度进行比测校准。如对准确度存在异议，可委托具备检测资质的第三方机构进行检定。

五、防冻与越冬管理

北方寒冷地区在冬季非灌溉季节，必须将闸门附近的残水排尽，确保传感器处于无水状态，防止冰冻损坏。有条件的灌区可配置防冻闸室，利用保温结构和蓄电放热装置维持闸门区域温度，避免闸门受冻导致启闭不良或冻裂。

六、安全注意事项

设备水下部分防护等级应不低于IP68，水上部分不低于IP54，具备防雨、防尘能力。系统应具有雷击浪涌保护、过流保护、过压保护、电池欠压保护及闸门卡滞保护功能。野外安装的设备须设置防雷接地，接地电阻满足相关规范要求。太阳能板不应安装避雷针，避雷针应将被保护设备覆盖在其45°保护角之内。设备应具备应急手动操作装置，当控制系统失效时可通过手动方式直接驱动闸门。
