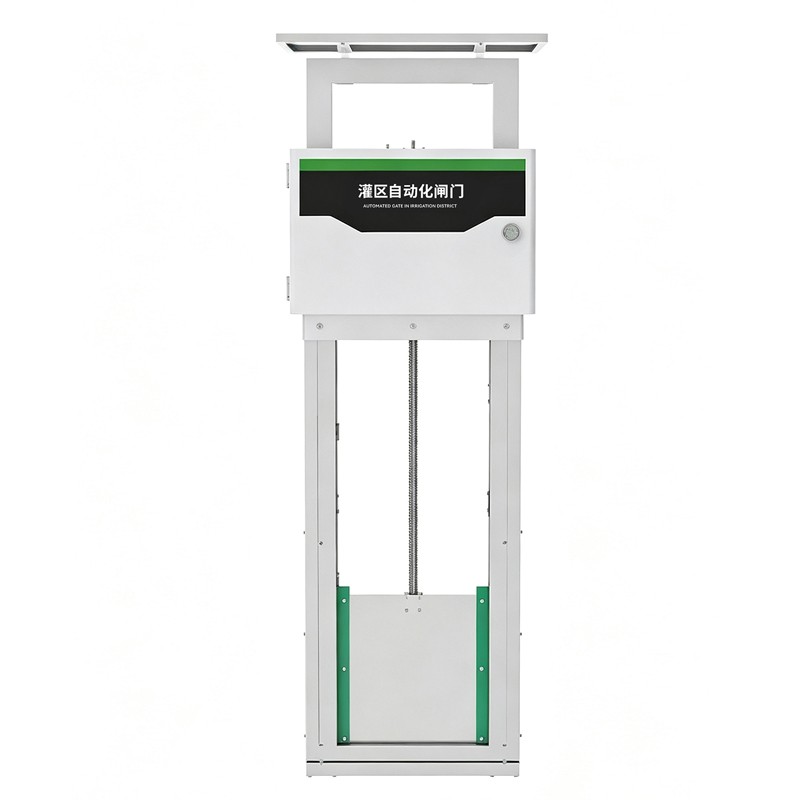

智能测控一体化闸门校准

智能测控一体化闸门集机械启闭、水位感知、开度测量、流量计算与远程控制于一体，其计量与执行精度直接影响灌区配水公平、节水调度和水量结算。校准工作的核心目的，是把设备显示值溯源到现场实物基准，消除安装偏差、传感器漂移和算法误差，使"开度准、水位准、流量准、动作稳"。

一、校准前准备

现场条件确认

闸门主体、启闭机、控制箱固定牢固，门板在闸槽内无偏斜、无卡阻。

供电（市电/太阳能+蓄电池）、通信（4G/以太网/RS485）正常，接地可靠，接地电阻一般≤4Ω。

闸前闸后水流尽量平顺，避开明显漩涡、回水区和大量漂浮物；测流比测时渠道水位变化平缓。

准备标准器：钢卷尺/激光测距仪、水准尺或静水井、便携式流速仪、标准水位计、万用表、秒表。

安全与资料

切断自动联动策略，切到本地手动模式；人员远离丝杆、闸门板等运动部件。

备好出厂说明书、安装高程桩号、渠底高程、闸门量程、历史调试记录。

二、主要校准项目与方法

1.闸门开度（行程）校准

开度是流量计算的基础参数，必须最先标定。

零点标定：手动关闸至门板实贴底坎、无水流通过，在控制器中设"0mm/0%"。

满量程标定：手动开至机械上限位或设计最大开度，录入实际行程值。

中间点核查：依次走行到25%、50%、75%、100%开度，用钢尺或激光仪测实际提升高度。

允许偏差：一般开度示值误差按设备等级控制，常见要求≤±5mm或±0.1cm级，具体以产品标准和合同为准。

重复性：同一指令点连续启闭3次，读数应稳定，超差查编码器、丝杆间隙或归零逻辑。

2.闸前/闸后水位传感器校准

静水井法：传感器装于测井内，井与渠道用反滤管连通，消除水面波动。以水准仪实测水面高程为基准，在终端录入零点高程。

两点校准：输入当前实际水深（0点及满量程附近点），调偏移和增益。

比对：与人工水尺同步读数，误差超差时重设基准或清洁探头（压力式需排气泡，雷达式查安装俯角）。

一般水位误差按不大于0.3%FS或毫米级控制，以所用传感器规格书为准。

3.流量计量校准

智能闸门流量多由"水位差+开度+渠道断面"经模型算出，需现场比测修正。

标准方法：流速仪法（全断面多点测速积分）、标准堰槽比对法、或同段面电磁/超声波明渠流量计旁证。

操作：在30%、50%、80%典型开度下分别稳定运行，记录闸前水位、闸后水位、开度、瞬时流量。

计算：将标准法测得流量Q标与终端显示Q显比对，示值误差一般按±5%以内把控（明渠测流常见要求），超差进菜单修流量系数或水位权重。

注意：堰槽式/闸式流量计需满足最小水头差（如上下游水位差＞4cm），否则小流量段不准。

4.控制与联动功能校准

远程下发开度指令（如30%→50%→80%），检查实际到达位置和响应时间。

设闸前水位上限/下限，模拟水位越限，验证自动开闸/关闸动作方向正确。

模拟堵转、低电压、通信中断：查过载断电、离线缓存、故障回传、急停是否有效。

平台数据核对：后台显示的开度、水位、累计水量应与现场终端一致。

5.时钟与累计量校准

校时，使终端与平台时间误差＜1s/天或月差＜2min。

累计流量清零或封顶记录，确认本次校准前底数，避免结算纠纷。

三、通用校准流程（现场版）

断电检查→手动盘车全行程无卡阻→恢复供电。

机械归零：关严闸门，设开度零点；开到满行程，设满量程。

水位基准：用水准尺定渠底高程、水尺零点，录进系统。

单点走行：25/50/75/100%开度逐点核误差，调增益偏移。

静水/动水比测：先静水对水位，再动水对流量。

远程联调：平台发令→现场动作→数据回传一致性检查。

异常保护：过载、限位、断网、低电保护逐项试。

出记录：填校准报告，贴校准标签，写下次周期（一般季度巡校、年度全面校准）。

四、常见偏差与处理

开度准但流量偏大：查闸后水位是否受跌水影响，或流量系数未按实际渠道糙率修正。

水位跳动：探头挂草、气泡、浪涌，加静水井或延长滤波时间。

关不严还显示0%：零点设在未落底位置，必须重新物理归零。

远程指令不动作：通信心跳丢包、权限在本地锁、限位开关误触发。

冬季漂移：冰冻挤压门框致丝杆微变形，融冰后重标零点。

五、校准记录应含内容

校准日期、天气、渠段名称、设备编号、标准器编号；

渠底高程、零点实际状态、满量程实际值；

各开度点实测值/显示值/误差；

水位比测数据、流量比测数据及示值误差；

调整前/后参数（偏移、增益、流量系数）；

结论：合格/限用/停用，及下次校准日期。

六、运维校准周期建议

每灌季前：全面校准一次（开度+水位+流量+保护）。

运行中：每月查开度零点、清探头；每季度做流量比测。

大水后/撞闸/换编码器/换主板：立即重标。

计量结算用途：建议按属地计量规范或合同约定送检/自校留痕。
