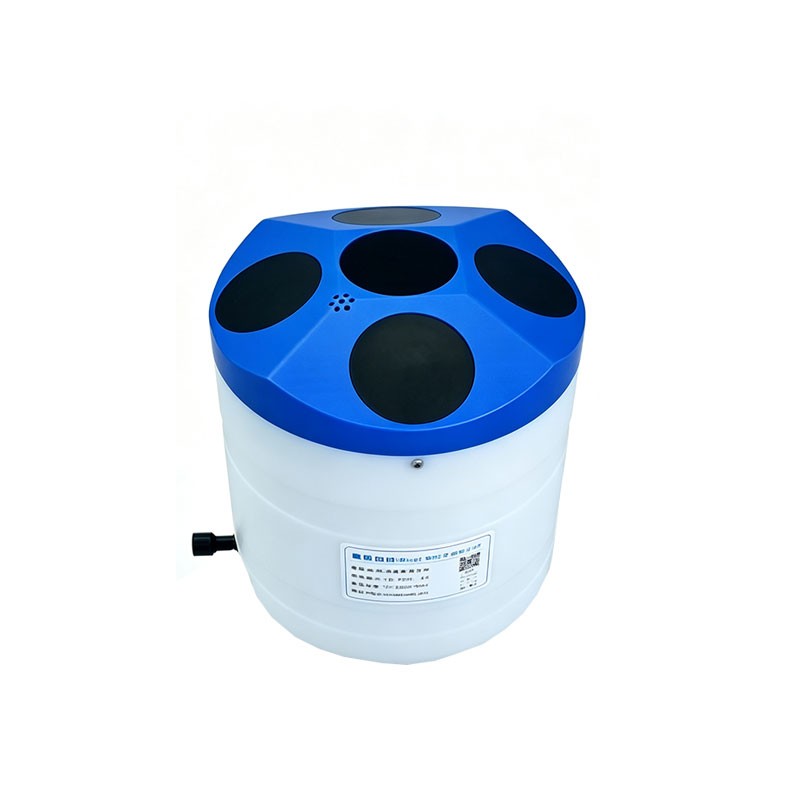

ADCP流速仪使用指南

声学多普勒流速剖面仪（ADCP）是现代水文测验中不可或缺的核心装备。它基于多普勒效应，通过发射声波并接收水体中悬浮颗粒物（如泥沙、浮游生物）的散射回波，能够一次性获取垂线或断面上数十乃至上百个深度单元的流速数据，从而高效、精准地计算流量。本指南旨在提供ADCP使用的通用规范与操作要点，适用于走航式、固定式（水平/垂向）及自容式等多种工作模式，帮助使用者规避常见误差来源，确保测验数据的准确性与可靠性。

一、原理概述与主要工作模式

ADCP利用声学多普勒频移原理测量流速：换能器发射固定频率的声脉冲，水体中随流运动的散射体反射回的声波频率会发生偏移，偏移量正比于散射体的运动速度，即水流速度。

根据安装方式与应用场景，主要分为三种模式。走航式ADCP安装在测船或三体船上，横渡断面进行连续测量，适用于大江大河的流量测验，是目前应用最广泛的方式。固定式ADCP长期固定安装于岸边或河底，分为水平式（H-ADCP）和垂向式（V-ADCP），用于实现流量在线监测，适合水文自动测报场景。自容式ADCP内置电池与存储单元，独立布放于水下长期工作，通过声学释放器回收，适用于危险水域或无人值守的连续监测。

二、测验河段选择与断面设立

测验河段的选择直接决定了ADCP能否采集到具有代表性的数据。河段宜顺直、水流集中且流态平稳，顺直长度宜大于常水位主河槽宽度的3倍；当断面狭窄时，宜大于河宽的5倍。应避开变动回水区、漫滩、冲淤剧烈或水草丛生的区域。对于堰闸站，测流断面宜布设在堰闸下游消能设备末端下游足够距离处；感潮河段则应选择涨落潮流路顺直、受风浪影响较小的一侧。

测流断面应垂直于主流向，地形条件需便于安装设备与设立水尺。断面位置应远离大功率电机、无线电设备等电磁干扰源，换能器安装位置上下游一定范围内不应有此类干扰源。

三、设备安装与配置要点

安装环节决定数据质量的“先天条件”。换能器发射面附近存在盲区（振铃干扰区域），第一层有效数据并非从换能器表面开始，现场需根据仪器频率确认盲区范围，确保关心的表层流速位于盲区之外。坐底式安装时，换能器发射面必须水平朝上且高于淤泥层至少0.5米，使用水平仪校准支架平台，防止倾斜导致流向解算偏差。声学噪音规避同样关键：换能器发射面正前方的扇形区域内不能有任何凸起物，否则会产生声学反射干扰。

电气连接方面，ADCP发射功率较大，启动瞬间压降明显，需实测供电电压并确保换能器端电压不低于额定值。信号线应采用双绞屏蔽线，屏蔽层单端接地，且与供电线分开走线，避免电磁干扰导致回波信号异常。

参数配置需根据现场条件合理设定：选择测量断面时应挑选水流均匀、无急剧深度变化的位置，尽可能减少未测区域。需实际测量水体盐度，若非零则须在软件中输入盐度值；同时测量换能器入水深度并记录，注意船体的纵摇与横摇影响。罗经校准是走航模式下的必要步骤，固定偏差会导致流速流向数据出现系统性错误，校准误差宜小于1°。

四、现场测验操作流程

测验前准备。依次连接ADCP、GPS、数据电台与计算机，确认所有设备通信正常，将ADCP时钟校准至正确时间。测量水温并与仪器内置温度传感器读数比对，同时记录水体盐度。在正式测验前，应执行仪器诊断测试并记录结果，确认波束强度、底跟踪等指标正常。

走航式测验。将船驶至起始岸边，船速应控制在小于或等于水流平均流速，行驶过程力求平稳，避免急加速或急转弯。船体不规则运动会引入水平加速度，导致测船速度测量噪声增大，进而降低流量精度。在岸边起始与终止位置，需各停留至少10个测次以确保边缘数据质量，并用测距仪精确记录离岸距离。一条测线完成后，需至少采集4个测次（往返各两次），各测次流量与平均值之差应小于5%；若条件不稳定，应增加测次数量。

关键质量控制。在测验前或过程中，应进行动底检测。将船锚定或稳定停留在可能有动底现象的断面位置，观察底跟踪显示的船位是否呈现持续向上游的漂移。若动底显著，必须启用GPS参考或底跟踪与GPS融合模式。同时应留意波束强度的一致性，水体中波束强度异常可能指示侧壁反射、鱼类或悬浮杂物的干扰。若发现大量坏测次，应检查底跟踪是否丢失、声学脉冲是否因湍流或高含沙量导致去相关。

固定式与自容式操作。固定式ADCP需在安装后开展比测率定，建立实测流速与断面平均流速的关系，率定关系需满足相应的精度要求。自容式设备布放前需确认声学释放器工作正常，记录布放位置与姿态；回收后应及时下载数据并检查存储完整性。

五、数据处理与质量检查

现场采集的原始数据需经过合理的外推与插补才能得到完整断面流量。ADCP无法直接测量表层（换能器入水深度与盲区）、底层（旁瓣干扰区域）及岸边区域的流速，软件通常采用幂律法或常数法对表层和底层进行外推。对于流速剖面不规则的情况，应调整用于外推的数据点数量，或考虑限制幂律法的应用范围。底跟踪丢失导致的中间层数据缺失，其插补方式取决于所选的底部外推方法。

数据质量指标包括：丢失测次数量（指示通信问题）、坏测次数量（指示底跟踪丢失、去相关或低回波强度）、异常流速尖峰（常见于宽带ADCP）以及波束强度的一致性。处理完成后，应将计算流量与水位—流量关系曲线进行比对，若显著偏离，需复核原始数据与处理参数。所有原始数据文件、配置文件及处理记录均应完整保存，确保处理过程具有可追溯性。

六、日常维护与保养

清洁与检查。每次使用后，应用软刷或海绵配合中性肥皂水清洁换能器表面，严禁使用研磨性材料，清洁后确保充分干燥再放入便携箱。检查电缆与连接器是否存在切口、暴露导线或弯折插针，连接器应使用硅基润滑剂保养，避免使用含溶剂的清洁产品。检查密封圈是否位置正确、清洁且无老化干裂。

存放与运输。设备应存放于原装便携箱内，置于干燥、无极端温度且远离化学品的环境中。电池不应留在箱内，以防漏液损坏设备。运输时避免剧烈震动或冲击，换能器面尤其需要保护。

定期校准。每年汛期前应进行一次校准，包括传感器水平校准、使用便携式流速仪进行比测并更新率定系数。坐底式安装的ADCP，校准前需清理传感器周边水草与淤泥，确认支架牢固可靠。具备条件的单位，可定期开展换能器波束对齐校验，确保坐标转换矩阵的准确性。

ADCP是一项“七分安装、三分处理”的技术。严谨的河段选择、精确的安装校准、规范的操作流程与系统的维护管理，是获取高质量流速流量数据的基本保障。使用者应在理解仪器原理的基础上，结合现场条件灵活运用规程，当遇到非常规流态或异常数据时，能够追溯问题根源并做出合理判断，而非机械地依赖软件默认设置。
