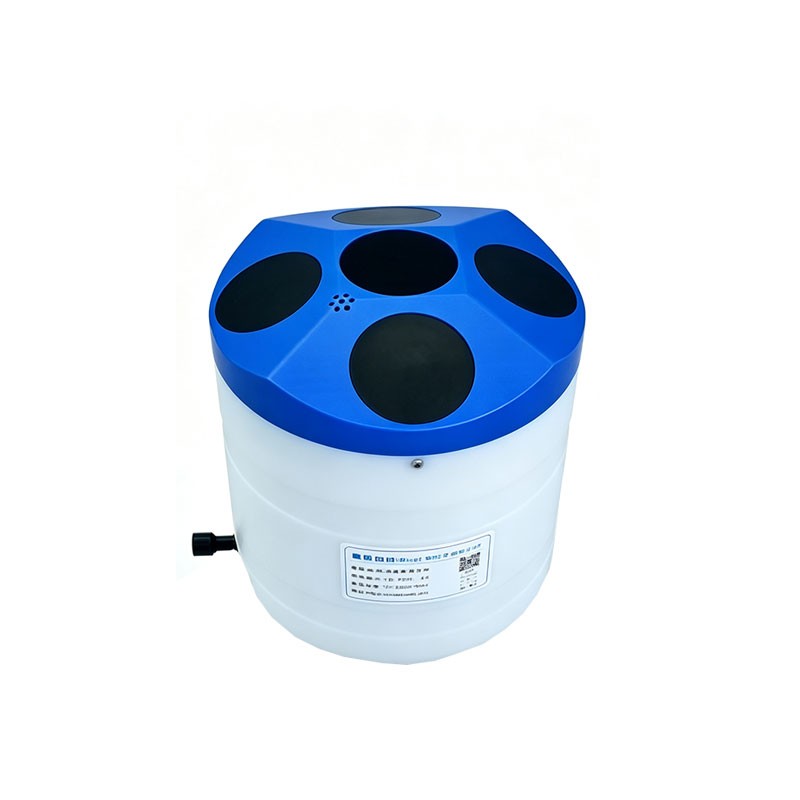

ADCP流速仪校准
1概述
ADCP（声学多普勒流速剖面仪）基于声学多普勒效应，通过向水体发射声波脉冲并接收悬浮颗粒、气泡等散射体的回波频移，解算各水层流速与流向。其测量精度受换能器老化、波束角偏差、声速参数失配、安装姿态、底跟踪漂移及现场散射条件影响，因此需定期开展校准或比测率定，建立测量值与真实值之间的修正关系，保证水文测验、河道流量、海洋观测等数据可追溯、可比对。
2适用范围
适用于走航式ADCP、坐底式或水平固定式H-ADCP、点式声学多普勒流速仪（ADV类）的：
新购入库或投产前首次校准
周期性复校，一般12个月一次
检修后、换能器更换、摔碰撞击、测量结果异常时的临时校准
现场安装后的比测率定与运行期校测
3校准依据（通用引用）
JJG715《流速仪检定规程》及行业计量规范
GB/T24558《声学多普勒流速剖面仪》相关技术要求
SL/T443（或现行替代号）《声学多普勒流速剖面仪》水利行业标准
SL337《声学多普勒流量测验规范》中比测要求
ISO24154、ISO24578声学多普勒剖面仪校准与操作指南
仪器出厂技术说明书、历次校准证书、原厂波束角与声速模型参数
4校准前准备
4.1资料与参数核对
型号、序列号、固件版本、波束数、波束夹角、盲区、单元厚度
原厂校准系数、历史比测关系线、既往误差特征
安装高程、起点距、俯仰角、方位角、坐标系统、时钟与采样参数
4.2标准器与工具
标准流速发生装置（循环水槽或直线拖曳系统）或经检定的标准流速仪（转子式、电磁式、同精度ADCP）
标准温度计（分辨率不低于0.01℃）、盐度计、声速剖面仪
标准计时器、测距设备、角度基准台或全站仪
GNSS差分定位与高精度时钟（走航法用）
原厂配置软件、数据线、清洁工具
4.3环境与工况
实验室：水温10–30℃、无强电磁干扰，水槽流态平稳、无大漩涡
现场：顺直河段、断面规则，避开弯道、闸坝、入汇口、桥墩回水区
散射体充足，清水可人工投加均匀散射介质，水深不小于盲区3倍
比测时两设备空间间隔合理，避免波束被铅鱼、船体、支架遮挡
5校准项目与方法
5.1外观与通电检查
换能器无划痕、无气泡附着；电缆接头无腐蚀；自检通过；通信正常；各波束增益、发射功率、脉冲长度在允许范围。
5.2静态零漂与底跟踪检查
静止水体中开机采集不少于10分钟：
各波束流速输出应接近0，零点漂移一般不超过允许误差限的三分之一
底跟踪静止速度非零值需记录，超差时查姿态、时钟、底质反射条件
回波强度、信噪比、层厚、盲区距离符合说明书
5.3声速参数校准
实测水温、盐度、深度，计算标准声速并写入仪器；对比内置温度传感器读数与标准温度计偏差。声速偏差会直接按比例带入流速误差，低温或咸淡水混合区必须现场修正。
5.4波束角与姿态校准
用角度基准台或全站仪核查换能器实际发射角与标称角，偏差超过正负0.1度时在配置文件中更新波束角；同步校准俯仰、横滚、航向（罗经误差一般控制在1度内）。
5.5动态流速校准（实验室拖车法或水槽法）
在拖车或检定车上固定ADCP，按低、中、高速选取5–6个流速点，覆盖量程20%–100%
每点稳流后同步采数，单次集合时间宜不少于30秒，关键比测点可延至100秒以抑制脉动
以标准速度为真值，拟合测量流速与标准流速的线性关系式，给出比例系数、零点偏移与均方根误差
流向偏差同步统计，流向示值应与拖车或航向基准一致
5.6现场同步比测法（最常用）
待校ADCP与经检定的标准流速仪同断面、同水层、同时段采样
时间严格同步，建议各点同步采样100秒
走航ADCP可用底跟踪与GNSS模式双备份，排查动底影响
流量比测：ADCP两测回均值与流速仪常测法对比，偏差一般控制在正负5%内
流速比测：相对系统误差控制在正负1%内、随机不确定度不超过3%为合格（条件差时可放宽，需留记录）
标准仪不得进入ADCP波束主瓣后方遮挡区，否则该层流速会偏小
5.7GNSS走航校核（可选）
无人船或测船沿闭合航线匀速直线航行400–800米，用差分GNSS航程和时长算标准船速，与ADCP底跟踪或实时动态航速比对；航程比小于0.995提示负偏，大于1.003提示正偏。
6数据处理与合格判定
计算每个测点的示值误差，即测量值减去标准值
系统偏差取各点误差的平均；线性度看拟合残差；重复性看同工况多次测量标准差
通用参考限（非强制统一，按仪器等级从严）：
流速：不超过正负1%，或正负0.5厘米每秒，取较大值
流向：不超过正负5度（严控场景可要求正负1度至正负10度，视规范而定）
流量（比测）：不超过正负5%
零点漂移：小于允许误差限的三分之一
超差处理：先查声速、姿态、遮挡、动底、信噪比，再考虑返厂修波束角或电子通道，不可只靠改系数硬凑
7校准周期与记录归档
周期：通常12个月一次；高频使用、含沙量大、碰撞后、固件升级后提前校
校准证书或报告应包含：仪器信息、标准器编号与有效期、环境参数、各点原始数据、拟合方程、误差分布、结论与建议修正参数
现场比测关系线（指标流速与断面平均流速对应关系）应存入站网档案，运行期每年洪枯水各校测一次
8常见误差来源与管控
声速设错、水温盐度不实测：现场测温盐，填写声速剖面
安装歪斜、波束角或俯仰未校：装夹具，用全站仪复核
散射太弱、清水回波差：投加均匀散射体，或换高频小盲区仪器
动底误判、把底跟踪当真流速：改用GNSS模式，或做动底识别
比测不同步、把脉动当系统误差：同秒启动，每点不少于100秒
换能器污损、生物附着：每次出测前用清水软布擦净，禁止硬刮
