灌区流量监测系统使用指南

1 系统概述

灌区流量监测系统是对灌溉渠道、管道输配水过程中的流量、水位等参数进行连续或周期性测量与记录的信息化系统。其核心作用在于为灌区用水计量、水费计收、配水调度及水资源管理提供基础数据支撑。

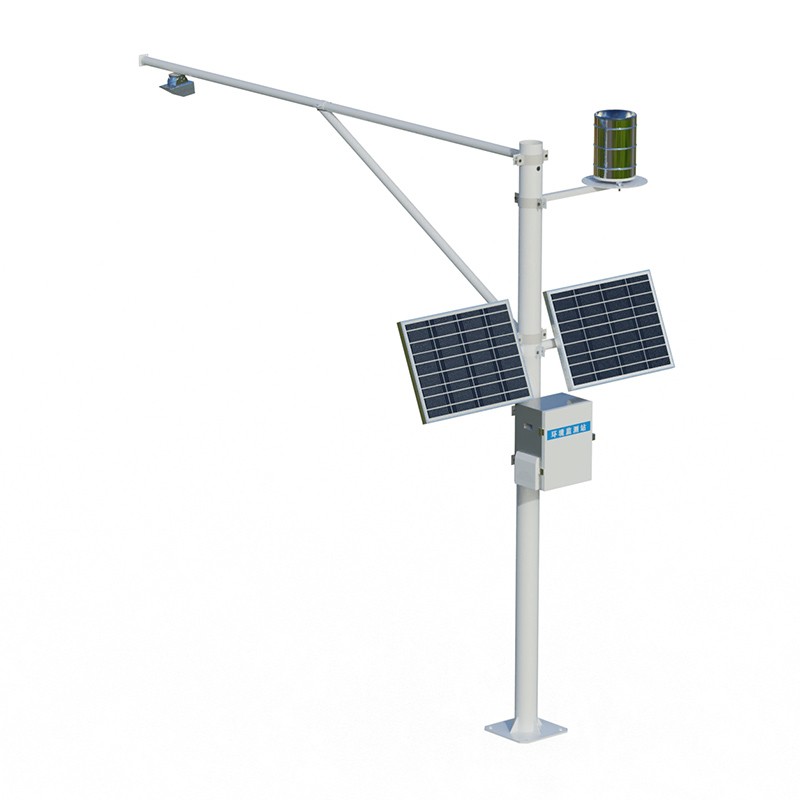

一套典型的灌区流量监测系统由现场传感器（水位计、流速仪、流量计等）、数据采集终端、通信模块、供电单元以及后端管理软件平台组成。传感器负责感知水位或流速信号，采集终端将模拟或数字信号转换为流量数据，通信模块通过无线或有线方式上传至监控中心，用户可在平台端查看实时数据与历史曲线。

2 监测方法选择

灌区流量监测应根据渠道型式、流量范围、含沙量及现场条件选择合适的量水方法。常用方法包括以下几类：

2.1 水工建筑物量水法

利用渠道上已有的闸、涵、跌水、倒虹吸等建筑物，通过率定的水位—流量关系或水力学公式进行测流。该方法适用于已有可利用水工建筑物的渠道，成本较低，但要求建筑物完整无损、启闭设备灵活、前后无淤积阻水。

2.2 特设量水设施法

在渠道中专门设置量水堰槽，常见类型包括巴歇尔槽、无喉道槽、宽顶堰等。堰槽法精度较高，适用于比降较大、含沙量较小的渠道。其中梯形喉口无喉道量水槽因水流边界变化平缓，可改善小流量时的测量误差和大流量时的水头损失，适合支渠、斗渠测流。

2.3 流速面积法

通过测量过水断面面积和断面平均流速计算流量。流速测量可采用转子式流速仪、声学时差法、声学多普勒法等。该方法适用于断面规则、水流平顺的渠道，测量范围较大，从0.01 m/s至50 m/s均可覆盖。

2.4 仪表类流量计法

包括超声波流量计、电磁流量计等。超声波流量计为非接触式测量，不改变流场、无压力损失，尤其适用于大管径、含固体颗粒的渠道及非满管水流的测量。电磁流量计基于法拉第电磁感应定律，适用于导电液体，不受流体密度、粘度影响，无机械运动部件。

3 安装与布设要点

3.1 监测断面选址

监测断面应选在渠段顺直、水流平稳、断面规整、无漩涡或回流、且不受下游回水影响的部位，应避开桥梁、泵站等建筑物的影响范围。采用标准断面量水时，顺直段总长度宜大于渠段最大水深的20倍，测量断面宜设置在靠近下游5倍最大水深位置处。管道监测断面的流量计安装位置前后应保证足够直管段长度，通常前直管段不小于管径的10倍，后直管段不小于管径的5倍。

3.2 传感器安装要求

水位传感器安装位置应避开淤积严重、水草或杂物较多处，波浪影响较大时应设置静水井。超声波探头发射面应与水面保持平行，安装高度需确保最高水位时探头到水面距离大于盲区值。采用堰槽法时，量水堰槽的中心线须与渠道中心线重合，堰槽与渠壁、渠底连接处应密封防漏。

3.3 供电与防护

供电系统应优先采用市电并配套蓄电池，无市电时采用太阳能供电。信号电缆应采用屏蔽线，户外部分穿管埋地保护。室外安装的仪器设备应设置防护措施，满足防干扰和防雷电要求。

4 参数设置与校准

系统投运前，需在数据采集仪或管理平台中准确录入渠道参数，包括渠道类型、底宽、边坡系数、渠底高程、传感器安装高程等。对于堰槽法，还需输入堰槽类型及喉道宽度、堰高等关键尺寸。参数错误将直接导致流量计算偏差，录入后应复核确认。

管理平台通常包含量水方式管理功能，用户可根据实际情况对不同计量点设置符合该测点的量水方式。系统支持水位流量关系、闸门量水、巴歇尔槽量水、无喉道槽量水、宽顶堰量水、跌水量及流量计量水等多种方式。

校准方面，可在渠道无水或水位已知且静止的条件下进行零点校准，比对人工测量水位与仪器读数。可采用便携式流速仪进行精度验证，流速比对误差宜控制在合理范围内。明渠堰槽流量计的检定周期通常为2年，在线运行的超声波明渠流量计每季度宜至少进行一次比对试验。

5 日常维护与数据应用

5.1 日常巡检

日常巡检应重点关注探头清洁，用软布蘸清水擦拭水位计、流速传感器表面，去除灰尘、藻类或油污，严禁硬物刮擦。清除渠道周边杂草、漂浮物及探头下方的遮挡物，确保水流通道畅通。检查太阳能板表面是否积灰，蓄电池电压是否正常，接线端子有无腐蚀。确认通信信号强度正常，数据上报无中断。

5.2 定期保养

定期保养包括水位计零点复核、流速传感器比对校验、蓄电池内阻与容量检测、线路绝缘测试及接线端子紧固。汛期前应全面清理渠道障碍物，检查防雷接地。寒冷地区冬季需关注探头结冰风险。

5.3 数据查看与业务应用

用户可通过管理平台或移动端查看实时流量、累积水量及历史曲线，系统支持数据导出与报表生成。监测数据可服务于水量结算、水情整编、配水调度和水费计收等业务。水量结算管理模块可根据自动化设备采集的流量数据或人工录入数据，自动计算当日水量及当日平均流量。数据整编功能可选择合适的水位—流量关系曲线，对实测数据进行统一整理和分析。

6 常见问题与注意事项

含沙量较大的渠道不宜选用堰式流量计，因固体颗粒会损坏堰口或沉积在堰板上游。电磁流量计不适用于非导电介质，且长期使用可能因电极结垢影响精度。超声波流量计对流体浊度、气泡含量较为敏感，可能产生测量误差。

人工置数功能可用于校正遥测设备自动上报数据的偏差，以及对人工监测数据进行录入上报。当系统产生报警信息时，可通过报警管理功能查询各测点报警记录，并进行报警解除或状态恢复操作。
