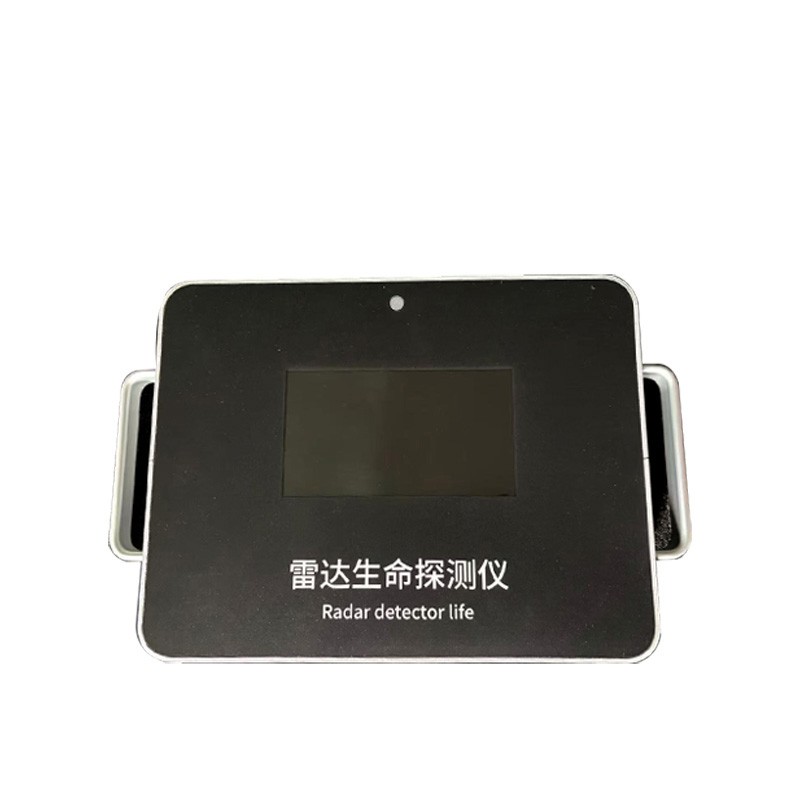

雷达生命探测仪校准
1.目的与适用范围
雷达生命探测仪利用超宽带/微波雷达发射电磁波，接收人体呼吸、心跳、体动引起的微多普勒回波，从而判断障碍物后是否存在生命体并给出距离、角度或深度信息。
校准的目的是：
验证仪器探测距离、定位精度、生命体征识别能力是否符合说明书或行业标准；
发现因天线老化、接收链路增益漂移、算法参数偏移、环境适配异常导致的漏报或误报；
为救援队伍进场前设备状态确认、周期检定、售后返修、比对试验提供依据。
适用于消防搜救、地震或坍塌救援、矿山井下、武警破拆、应急管理部门配发雷达生命探测仪的周期校准与功能核查。
2.校准依据（通用）
可结合设备型号选用以下依据：
XF3010-2020《消防用雷达生命探测仪》
GB/T37283-2019《应急雷达生命探测仪》
GA/T1293《生命探测仪通用技术条件》
设备出厂技术说明书、标称性能指标
JJF1071及实验室校准管理文件（若出校准证书）
3.校准环境条件
温度：23℃±5℃
相对湿度：≤75%RH，无凝露
场地：空旷或电磁屏蔽室，5m内无大功率电台、对讲机、变频设备、金属旋转体
地面：非强反射环境；若做穿透试验，使用标准介质墙或板材
电源：标称电压±5%，电池电量≥60%或外接稳压电源
注：现场使用前核查可在实际救援环境做“自校准或基线测试”，但正式校准应在受控环境进行。
4.校准设备与标准件
雷达生命探测仪主机及控制终端
生命信号模拟器或测试用假人系统：可模拟呼吸、心跳、体动
呼吸：通常5～50次/min
心跳：通常20～150次/min
呼吸幅度：毫米级（如1～20mm）
标准距离标尺、角度靶标、三脚架
介质试块：砖墙、预制板、木板、混凝土等（用于穿透能力核查）
计时器、卷尺或激光测距仪、角度仪
电磁干扰源（可选，做抗扰度核查）
5.校准前检查
外观无破损，天线无变形，接口防水盖完好。
开机自检通过，软件版本、序列号、校准日期可查。
电量或电源电压正常，通信链路稳定。
终端显示距离、角度、信号强度、生命概率等界面正常。
清空探测区，先做“无目标背景测试”：不应报出虚假生命目标。
6.主要校准项目
6.1无目标虚报率
雷达正对墙壁或空场，连续运行10次，每次持续规定时长。
判定：无生命体时误报次数占比应满足标准或厂家指标（通常虚报率、漏报率均有上限要求）。
6.2最小可探测生命体征
用假人或模拟器设置最小呼吸幅度（如1mm）、低呼吸频率（如5～10次/min）、低心跳幅度或频率。
在标称最小探测距离内测试。
要求：仪器能稳定识别“有生命”，不漏报。
6.3探测距离与测距误差
在开阔无遮挡条件下，将目标置于1m、3m、5m、10m、最大标称距离等点位。
每个点重复3次，记录仪器显示距离与真实距离。
测距误差=显示距离-真实距离。
判定：一般5m内误差≤±0.5m；更大距离按厂家或标准指标执行。
6.4定位角度或水平方位误差
多维雷达：目标放在不同方位角（如0°、±30°、±45°）。
记录显示角度与真实角度。
角度误差=显示角度-真实角度。
判定：定位角度误差通常可参考±10°或±15°等级要求。
6.5穿透探测能力
在雷达与假人之间加入砖墙、预制板、木板等介质。
核查：
能否探测到生命信号
测距是否偏移
响应时间是否明显变长
结果记为“可探或不可探+显示距离+置信度”。
6.6多目标分辨能力
同距离不同方位，或同方位不同深度放置两个目标。
检查仪器是否能分别标记，不合并、不丢失。
记录最小可分辨间隔。
6.7响应时间
从目标开始动作或雷达开始扫描，到终端给出稳定“生命存在”提示。
重复10次取平均。
搜救场景通常要求数十秒内给出可用结果。
6.8抗干扰核查（选型）
对讲机、手机、柴油发电机、金属门开合、风吹物体晃动等干扰源测试。
观察是否误报、信号跳变、算法卡死。
不属于所有校准的必做项，但救援队入库复测建议进行。
7.校准结果处理
校准后可形成三种结论：
合格：各项指标符合说明书或标准，可直接执行任务。
限用：近距离正常，远距离或穿墙性能下降；标注“仅限浅层搜救或开阔场地使用”。
不合格：漏报、虚报高、测距严重偏差、无法识别呼吸心跳；停用、维修、返厂。
校准记录至少包含：
设备型号、序列号、软件版本
标准装置编号及有效期
环境参数
各距离或角度原始数据
重复次数、平均值、误差
结论与建议
校准人、审核人、日期
8.周期与维护建议
周期校准：一般12个月一次；高频出动、摔碰、浸水、返修后应立即校准。
出场或任务前核查：开机自检+近场假人或模拟器快速测试+无目标空扫。
天线、防水胶圈、电池、固件版本纳入日常点检。
设备若长期存放：50%左右电量，防潮、防振、防静电。
9.通用结论
雷达生命探测仪校准不是单纯“调数值”，而是验证“能不能在复杂障碍后稳定发现活人、报得准、不瞎报”。
核心看四项：探得到、分得开、测得准、不乱报。
规范校准后应出具可追溯记录，作为救援装备完好性管理和事故调查证据链的一部分。
