应急型便携边坡监测雷达使用指南

一、设备概述

应急型便携边坡监测雷达是一种用于对边坡、尾矿库、露天矿坑、山体滑坡等地质体进行实时形变监测的便携式设备。该设备基于差分干涉测量原理，能够非接触式获取目标区域的位移信息，具有部署快速、机动性强、环境适应性好等特点，适用于地质灾害应急处置、临时性监测和短期安全预警等场景。

二、适用范围

本指南适用于以下场景：

突发地质灾害后的应急监测与预警；

露天矿山边坡稳定性临时监测；

尾矿库坝体形变应急监测；

山区公路、铁路沿线边坡安全监控；

水利工程周边边坡形变监测；

其他需要快速部署的临时性形变监测任务。

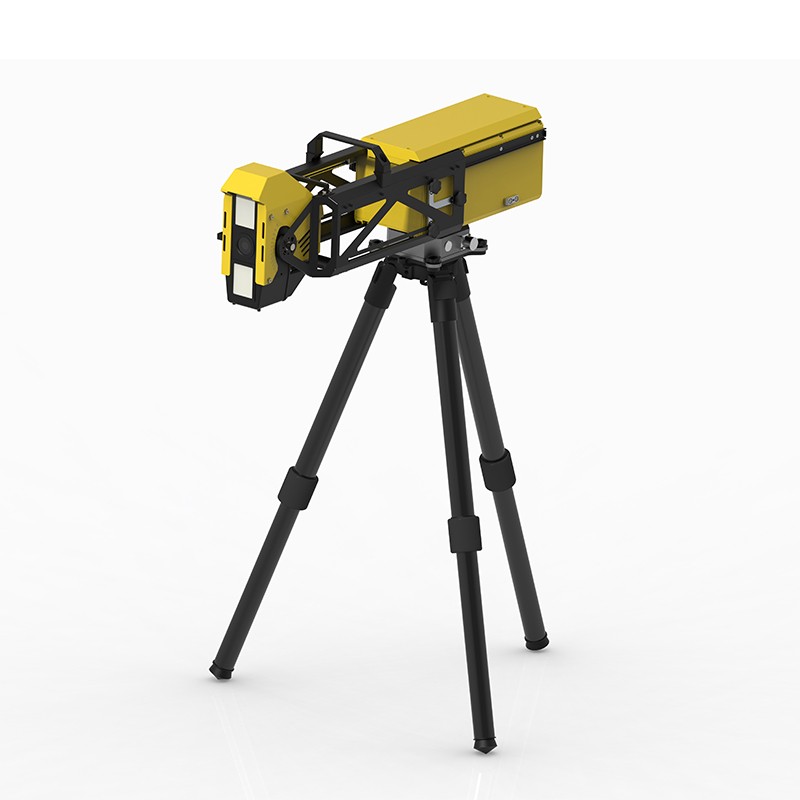

三、设备组成

应急型便携边坡监测雷达系统通常由以下部分组成：

雷达主机：包含收发天线、射频前端和信号处理单元；

供电系统：锂电池组或外接电源适配器；

三脚架及云台：用于架设和调整雷达指向；

数据采集与处理终端：笔记本电脑或加固平板电脑；

通信模块：无线传输或有线连接装置；

配套软件：数据采集、处理、显示与预警软件；

防护箱及附件：用于运输和保护设备。

四、使用前准备

4.1现场勘查

在部署设备前，应对监测区域进行现场勘查，重点了解以下内容：

边坡的整体形态、坡高、坡度及主要变形区域；

监测目标的主滑方向及预计形变范围；

设备架设位置的通视条件，确保雷达波束能够覆盖监测区域；

周边电磁干扰源情况；

供电和通信条件；

人员安全撤离路线。

4.2设备检查

检查雷达主机外观是否完好，天线有无损伤；

确认电池电量充足，备用电池已准备；

检查三脚架、云台各连接部位是否牢固；

检查数据线、电源线是否完好；

启动终端设备，确认软件运行正常；

检查通信模块工作状态。

4.3参数预设

根据监测任务需求，在软件中预设以下参数：

监测距离范围；

方位角与俯仰角扫描范围；

数据采集间隔；

形变阈值与预警等级；

数据存储路径与传输方式。

五、设备架设与调试

5.1选址原则

架设位置应稳定可靠，避免位于可能发生滑坡或坍塌的区域；

雷达波束应正对监测边坡，尽可能减少遮挡；

架设点与监测区域之间应保持良好通视；

尽量避开强电磁干扰源和振动源；

便于人员操作和设备看护。

5.2架设步骤

展开三脚架，调整至水平状态并锁紧各支腿；

将云台安装于三脚架顶部，确保连接牢固；

将雷达主机安装于云台上，锁紧固定装置；

连接电源线和数据线；

粗调雷达指向，使其大致对准监测区域中心；

通过软件查看回波信号，精调方位角和俯仰角，直至监测区域信号质量最佳。

5.3系统调试

启动采集软件，建立与雷达主机的连接；

设置采集参数，开始试采集；

检查回波强度图，确认监测区域覆盖完整；

观察相位稳定性，排除明显干扰；

设定参考点（稳定区域），建立初始形变基准；

确认数据存储和传输正常。

六、监测操作流程

6.1启动监测

确认设备架设稳固、连接正常；

启动正式采集模式；

记录初始监测数据，建立基准数据；

确认预警阈值设置正确；

安排专人值守或开启远程监控。

6.2数据采集

设备按预设间隔自动采集数据；

定期检查数据质量，确认无异常中断；

关注回波强度和相干性变化；

如发现数据异常，及时排查原因。

6.3数据分析与预警

软件自动处理采集数据，生成形变图和时间序列曲线；

实时显示监测区域内各点的位移量；

当位移量或变形速率超过预设阈值时，系统自动发出预警；

根据预警等级，启动相应应急响应程序；

结合现场巡查情况，综合判断边坡稳定性。

6.4数据记录与报告

定期导出监测数据并备份；

记录设备运行状态和异常情况；

编写监测日报或阶段报告；

重要预警信息应及时上报相关部门。

七、注意事项

设备架设和操作过程中，人员应始终处于安全区域，远离危险边坡；

雷雨、大风等恶劣天气条件下，应停止监测并采取防护措施；

雷达主机工作时，人员应避免长时间停留在天线正前方；

不得擅自拆卸或改装雷达主机内部部件；

电池应避免高温、潮湿和剧烈碰撞，充电时应有人看护；

设备运输过程中应使用专用防护箱，避免剧烈振动；

长期监测时，应定期检查设备状态和供电情况；

监测结果应结合地质勘察、现场巡查等多方面信息综合判断，不应单独作为决策依据。

八、维护与保养

每次使用后应清洁雷达主机和天线表面，去除灰尘和污渍；

检查各连接部件是否松动或磨损，及时紧固或更换；

定期对电池进行充放电维护，保持电池性能；

长期不用时，应将设备存放于干燥、通风、阴凉处；

定期对软件进行更新和校准，确保测量精度；

建立设备使用和维护记录，便于追踪管理。

九、常见故障排查

无法开机：检查电池电量、电源连接和保险装置；

通信中断：检查数据线连接、无线信号强度和终端设置；

回波信号弱：检查雷达指向、天线状态和是否存在遮挡；

数据异常波动：排查电磁干扰、振动源和人员活动影响；

软件无响应：重启软件或终端设备，检查系统资源占用情况；

预警频繁误报：重新设定阈值，检查参考点选择和相干性条件。

十、安全要求

所有操作人员应经过专业培训，熟悉设备性能和操作流程；

现场作业应遵守相关安全规程，佩戴必要的个人防护装备；

应急监测现场应设立警戒区域，防止无关人员进入；

发现重大形变或预警信息时，应立即通知相关部门并协助组织人员撤离；

设备运行期间应保持通信畅通，确保信息及时传递。
