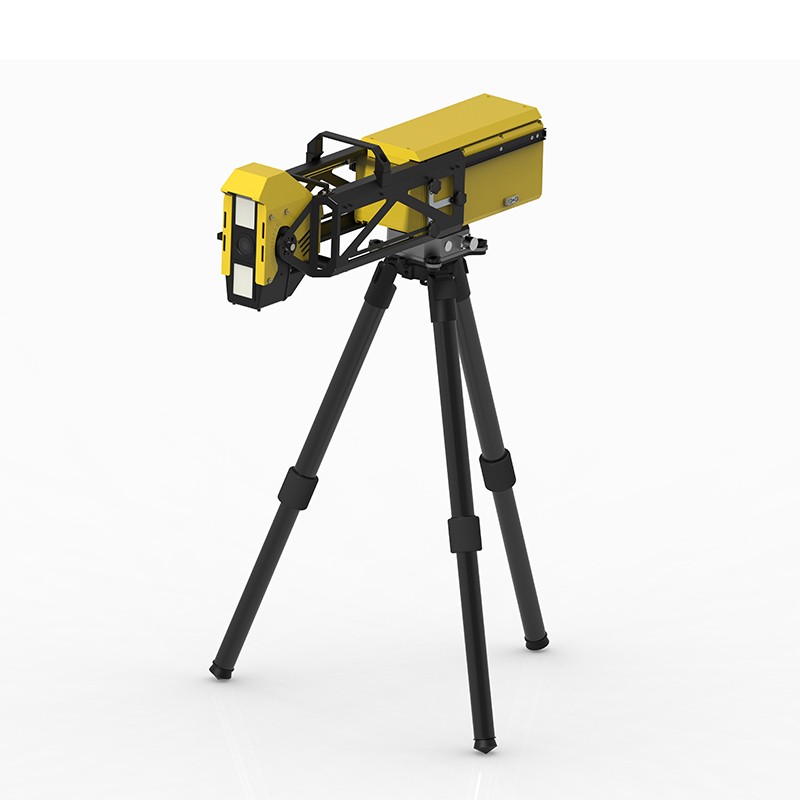

应急型便携边坡监测雷达校准

1适用范围

本内容适用于应急抢险、地质灾害巡查、矿山边坡、公路铁路路堑、库区岸坡等场景中使用的便携式边坡监测雷达。设备具备快速架设、非接触扫描、表面位移提取和预警功能。校准工作用于保证设备在应急部署前后输出的距离、角度、位移和时间序列数据具有可追溯性和可比性。

2校准目的

便携式边坡雷达在运输、频繁转场、野外架设、温湿度变化、电磁干扰和机械振动影响下，可能出现测距偏移、扫描角度偏差、相位处理误差、时钟不同步、大气修正参数失真等问题。

校准的主要目的包括：

确认设备当前状态与出厂参数是否一致；

修正距离、角度和微位移测量中的系统误差；

统一时间基准，保证形变时间序列连续；

验证预警阈值所依赖的位移、速度和加速度数据可靠；

为应急现场数据采信、风险判断和预警分级提供依据。

3校准前准备

3.1资料准备

校准前应准备以下资料：

设备说明书、出厂检验报告；

上次校准记录或验收报告；

设备序列号、软件版本、固件版本；

现场监测范围、重点隐患区和已知控制点信息；

角反射器、全站仪、GNSS控制点等标准器具信息。

3.2器具准备

常用校准器具包括：

标准角反射器；

高精度全站仪；

GNSS接收机；

标准时钟源或网络时间服务；

气象传感器或便携气象仪；

已知长度基线、已知坐标控制点；

可控微位移标定装置；

水平仪、罗盘或电子姿态传感器。

所有标准器具应具备有效检定或校准状态，并能够溯源至国家计量基准。

3.3现场条件

应急现场校准应满足以下基本条件：

雷达与标靶之间视场无持续遮挡；

远离高压线、广播塔、通信基站等强电磁干扰源；

架设平台稳定，无显著振动；

避开强降雨、浓雾、大风、雷电等极端天气；

记录现场温度、气压、相对湿度；

标靶布置区域地质稳定，不会发生真实滑动。

4主要校准项目

4.1设备状态检查

开机后先检查以下内容：

电源、通信链路、散热状态是否正常；

天线表面是否附有灰尘、水渍、冰雪或杂物；

三脚架、云台、转台、滑轨或电子扫描单元是否牢固；

软件能否正常采集、成像、解算和报警；

日志中是否存在射频异常、姿态异常、通信中断等告警；

设备序列号、软件版本与档案是否一致。

设备未达到基本工作状态前，不应进入正式校准。

4.2姿态与安装基准校准

便携式设备常因快速架设产生倾斜、偏航和滚动误差。应检查并校准：

平台水平度；

方位零位；

俯仰零位；

横滚角；

雷达相位中心坐标；

本地坐标系与大地坐标系的转换参数。

若设备内置电子水平仪、IMU或姿态模块，应将模块读数与外部水平仪、全站仪或GNSS测量结果比对。偏差超过设备技术文件规定时，应进行零点修正或姿态补偿。

4.3距离校准

距离校准用于验证雷达测得的目标斜距与真实空间距离是否一致。

方法如下：

在雷达视场内布置已知坐标的角反射器或强散射目标；

使用全站仪、GNSS或标准基线确定目标真实距离；

读取雷达输出的目标距离；

比较雷达测量值与标准值；

统计多点距离偏差；

将修正参数写入设备或直接标注系统误差。

距离校准应覆盖近、中、远不同距离，避免只在单一距离点验证。

4.4角度校准

角度校准包括方位角和俯仰角校准。

实施要点：

在已知方位布置多个角反射器；

比较雷达解算角度与全站仪、GNSS方位结果；

检查转台、云台或电子扫描角度编码器零位；

检查波束中心是否偏离设备机械轴线；

对扫描边缘区域单独核查，因为边缘区域更容易出现指向误差。

角度误差会直接导致形变点空间定位错误，进而影响滑坡边界划分和预警分区。

4.5微位移测量校准

边坡雷达核心是监测毫米级甚至亚毫米级表面位移。微位移校准应使用可控位移标定装置或已知位移标准器。

通用流程：

将角反射器正对雷达视线方向布置；

保持系统静止，采集若干组静态数据；

使用标定装置施加已知位移；

雷达解算位移与标准位移比对；

记录单次位移误差、累计位移误差和重复性；

检查相位解缠、干涉处理和滤波参数是否合理。

位移方向应与雷达视线方向一致或具有明确几何关系，否则应将斜距方向投影关系纳入修正。

4.6时间同步校准

应急监测中数据按时间顺序排列，时间不同步会造成位移速率、加速度和预警判据错误。

时间校准内容包括：

雷达主机时钟；

数据采集单元时钟；

姿态传感器时钟；

气象模块时钟；

远程传输终端时钟；

平台服务端时钟。

应采用标准时间源对时，并核查采集时间戳、报警时间和导出报告时间是否一致。断网场景下应检查本地时钟漂移。

4.7大气参数补偿校准

雷达电磁波传播受温度、气压、湿度影响。大气参数错误会引入系统性相位误差，在远距离监测中更明显。

大气相关校准包括：

气象传感器读数核查；

温度、气压、湿度输入参数检查；

大气折射修正模型开关状态检查；

不同气象条件下静态目标残差观察；

长距离监测时对比有无大气修正的位移残差。

4.8成像与分辨率核查

分辨率核查用于确认雷达是否能够区分相邻目标。

检查内容：

距离向分辨率；

方位向分辨率；

近场目标识别能力；

远场目标识别能力；

强反射目标周围是否出现虚假目标；

低散射区域是否丢失有效像元；

植被、积水、碎石面等复杂表面成像质量。

若分辨率下降，应检查带宽、扫描方式、姿态稳定性、信号增益和数据处理参数。

4.9预警功能核查

应急设备不仅要测准，还要正确报警。

核查项目包括：

位移阈值报警；

速度阈值报警；

加速度阈值报警；

区域屏蔽功能；

预警等级划分；

声光、短信、平台弹窗等报警输出；

断网、断电、重启后自动恢复能力；

历史数据回放与报告导出功能。

预警功能核查不应只点击软件按钮，应使用已知位移序列验证报警触发逻辑。

5应急现场校准流程

5.1到达现场后

确认监测对象和危险范围；

选择稳定、安全、通视的架设位置；

检查设备外观、包装、天线、线缆和供电模块；

记录现场环境和干扰源；

开机自检并读取设备状态。

5.2快速标校

应急场景下可不执行完整计量校准，但应完成最低限度标校：

姿态归零与水平检查；

时间对时；

已知控制点距离角度核查；

角反射器静态残差检查；

预警参数与软件状态检查；

形成现场标校记录。

若快速标校发现重大偏差，应先修正后再投入监测；无法修正时，应在报告中注明数据仅作辅助参考。

5.3监测过程中复检

应急监测常持续数小时至数天。期间应进行复检：

每班次检查姿态、通信和时间；

气象条件剧烈变化时检查大气修正；

设备移位后重新进行基准核查；

报警触发后回溯数据链、时间链和空间定位；

更换电池、通信链路或分析终端后检查参数是否保持。

5.4撤场前核查

撤场前应确认：

数据已完整备份；

校准记录已保存；

设备异常已登记；

角反射器、控制点位置已记录；

本次监测数据可信范围已说明。

6校准结果表达

校准结果应包含以下内容：

设备名称、型号、序列号；

校准时间、地点、人员；

环境条件；

使用标准器具及有效期；

各项目标准值、测量值、偏差；

是否进行补偿或修正；

剩余误差及不确定度说明；

设备是否可用于应急预警决策；

限制条件、适用距离和适用区域；

下次复校或复检建议。

现场应急校准可使用简化记录表，但至少应保留姿态、时间、距离、角度、微位移和预警功能检查结果。

7周期与触发条件

便携式边坡雷达校准分为定期校准、出场验收校准和现场触发校准。

定期校准适用于设备归库维护阶段，通常按季度、半年或年度执行，具体周期以设备技术文件和行业要求为准。

现场触发校准在以下情况执行：

新任务首次架设；

运输过程中发生跌落、碰撞、进水；

长时间停用后重新启用；

高温、低温、雨雪、沙尘等环境剧变后；

监测数据出现异常跳变；

设备移位、重新调平或换站；

预警结果与地表裂缝、位移桩、全站仪结果明显矛盾。

8数据使用要求

未完成基本标校的设备，其数据不得单独作为撤离、封路、停工、爆破暂停等重大决策依据。

经标校确认存在系统误差的设备，应采取以下措施：

标注误差方向和量级；

在预警模型中加入修正参数；

限制使用距离和俯仰范围；

与全站仪、GNSS、裂缝计、倾角计等数据交叉验证；

在报告中说明数据置信水平。

9记录与归档

应急校准记录应归档保存，内容至少包括：

任务名称和监测对象；

设备编号及软件版本；

架设坐标和姿态参数；

标准器名称及检定状态；

各校准项目结果；

修正参数及生效时间；

异常现象和处理措施；

操作人员、审核人员签字；

数据备份位置和报告编号。

归档资料应保证后续可复查、可追责、可复现。

10通用结论

应急型便携边坡监测雷达的价值在于快速部署和连续非接触监测。其数据是否可信，不仅取决于设备标称精度，还取决于现场架设质量、姿态基准、时间同步、距离角度标定、微位移验证和大气修正是否到位。

通用原则是：

先标校，再监测；

设备移位后必复检；

环境剧变后必核查；

报警异常必溯源；

多源数据必交叉验证；

未标校数据不单独支撑重大决策。
