小区径流泥沙检测设备使用指南

径流泥沙检测是水土保持监测的基础工作，其数据直接反映坡面水土流失强度与治理成效。小区径流泥沙检测设备用于系统采集降雨产流过程中的径流量和泥沙含量，为水土流失规律研究和防治措施评估提供定量依据。以下从设备构成、安装调试、操作流程、维护保养四个环节，提供通用性操作指引。

一、设备构成与工作原理

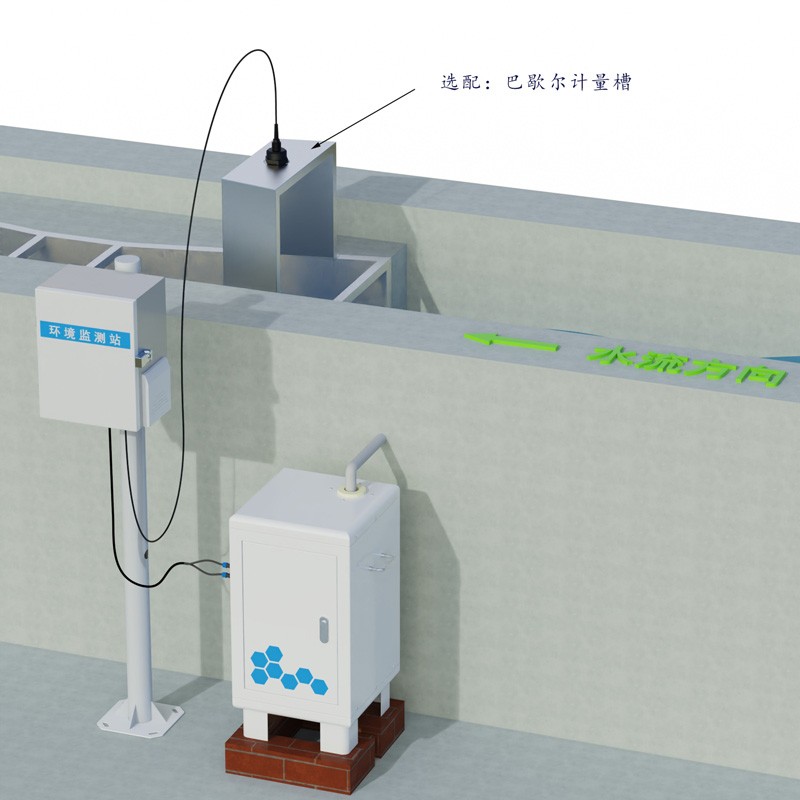

径流小区检测系统通常由小区边界、集流槽、导流设施、量水装置（集流桶或分流桶）及雨量观测设备组成。径流产生后，经集流槽汇入导流管，进入集流桶或分流桶储存。泥沙含量的测定，传统方法采用取样烘干称重法：将水样静置沉淀、过滤后在105℃下烘干至恒重，计算含沙量。当前较先进的称重式自动监测设备则通过称重传感器实时测量集流桶内浑水重量，结合清水比重换算出泥沙含量，实现产流过程的连续记录。

二、安装与调试要点

1.场地选择

径流小区应选在具有代表性的坡面，周围30米范围内不宜有6米以上的树木或建筑物遮挡。标准小区投影长20米、宽5米，坡度5°或15°，纵横向平整；一般小区可根据监测目标调整坡度、坡长和土地利用类型。

2.设备安装

小区边界采用水泥板或金属板围成，边墙高出地面10至20厘米，埋入地下约30厘米。

集流系统方面，集流槽表面应光滑，坡度保证泥沙不沉积。导流管与集流桶衔接处需严密防漏。

量水设施方面，集流桶和分流桶须保持水平，安装水平误差应在正负2毫米以内。集流桶顶部加盖、底部开孔，进水口前加装栅网拦截枯枝落叶。

称重传感器使用前应调平、垫实，集流桶放置平稳，避免因倾斜导致重量测量偏差。

3.初次使用调试

初次启用前，须解除运输固定装置，如固定杆或绑带，否则机械结构将卡滞无法工作。随后进行清水校准和零点校准，建议采用自然降雨条件下的真实径流数据验证换算模型。

三、操作流程

1.降雨与径流观测

每次降雨产流结束后，应及时进行观测。若使用人工集流桶，可直接测量水深，根据预先标定的水位与容积曲线推求径流总量；若设有分流箱，则利用分水系数和分水量逐级推算总径流量。

采用自动化称重设备时，系统在径流产生后自动启动采样：浑水进入称重翻斗，传感器记录重量变化，数据通过无线通信实时上传至管理平台。

2.泥沙取样与测定

人工采样时，先将集流槽中残留的泥水扫入集流桶，充分搅拌均匀后，采取柱状水样2至3个，总量1000至3000立方厘米，混合后取出500至1000立方厘米作为标准样。水样静置沉淀不少于24小时，过滤后于105℃烘干至恒重，计算含沙量。

3.数据记录

每次观测应同步记录降雨量、径流总量、含沙量及采样时间。使用自动设备时，需定期检查数据上传是否正常，确保存储空间充足，防止数据丢失。

四、维护保养与安全

1.日常维护

清理杂物方面，经常清除集流桶内残留泥沙和草木杂质，清洗栅网，保持水路畅通。

传感器保养方面，定期检查称重传感器是否调平，光学类泥沙传感器需用软布擦拭镜头，避免硬物刮擦。

供电检查方面，太阳能供电设备应保持电池板无遮挡，长期阴雨天需关注蓄电池电压，低于报警值时及时充电。禁止在雷雨天充电。

2.定期校准

每三个月至半年对泥沙传感器进行一次标定，可与人工烘干称重结果对比修正。称重式设备建议每月进行砝码复检，防止零点漂移。

3.安全事项

雷雨天气避免操作充电系统和通信线缆。插拔传感器或存储卡前应关闭电源。冬季低温前应排空设备内部存水，防止管路和传感器冻裂。

五、常见问题处理

设备不启动，可能原因包括运输固定装置未解除、供电不足，处理方法是解除固定杆、检查电源。

称重数据异常，可能原因包括传感器未调平、杂物堆积、零点漂移，处理方法是重新调平、清理杂物、执行校准。

水路堵塞，可能原因包括泥沙沉积、草木进入，处理方法是清洗管路、清理栅网。

通信中断，可能原因包括信号弱、模块故障，处理方法是检查天线与通信模块状态。
