大坝渗流监测分析系统使用指南
1系统概述
大坝渗流监测分析系统是保障水工建筑物安全运行的关键技术手段，其核心目的在于掌握大坝坝体、坝基及两岸山体内部渗流场的分布与变化规律，及时发现潜在的渗透破坏风险，为工程的安全评估与养护维修提供科学依据。
渗流监测的基本原理基于达西定律和渗流场理论。当水库蓄水后，在水头差作用下，水通过坝体、坝基及坝肩的孔隙和裂隙产生渗流。通过在关键部位布设测压管或渗压计，测量渗流压力（水头）的时空分布；通过在集渗沟末端设置量水堰，测量总渗流量。这些物理量的变化规律直接反映了大坝防渗体系和排水设施的工作效能。
典型的渗流监测分析系统由四个层级构成：感知层（渗压计、量水堰计、水位计等传感器）、采集层（MCU数据采集单元）、传输层（有线或无线通讯网络）和分析层（数据管理平台与分析软件）。本指南适用于采用测压管或渗压计进行渗流监测的土石坝和混凝土坝。
2监测项目与仪器选型
2.1监测项目分类
渗流监测通常涵盖三类关键物理量：
渗流压力监测包括坝体渗流压力（用于绘制浸润线）、坝基扬压力以及绕坝渗流压力。坝体渗流压力反映防渗体的工作状态，坝基扬压力指示基础排水系统的有效性，绕坝渗流压力则监测两岸山体的渗流稳定性。
渗流量监测直接量测通过坝体、坝基及绕坝的总流量或分区流量。渗流量的突变往往是渗流状态恶化的直接信号，其水质（浑浊度）的变化更是判断内部侵蚀的重要指标。
渗水水质监测通过观测渗水的透明度及化学分析，判断是否存在因渗流导致的材料溶蚀或细颗粒流失现象。渗水浑浊度的突然增加通常意味着渗流通道的扩大或土体颗粒的流失。
2.2渗流压力监测仪器
测压管适用于作用水头较小（小于20m）、渗透系数较大（不小于10⁻⁴cm/s）的土体，常用于监视防渗体裂缝及进行浸润线观测。管材宜采用镀锌钢管或硬塑料管，内径一般不大于50mm。透水段长度通常为1m~2m，外部需包扎无纺土工织物以防止土颗粒进入，透水段与孔壁间应填满反滤料。导管段应顺直、内壁光滑，接头采用外箍接头。
振弦式孔隙水压力计（渗压计）适用于作用水头大于20m、渗透系数较小的土层，或需要监测不稳定渗流过程的部位。其具备长期稳定性好、抗干扰能力强、信号传输距离远等优势，且通常内置温度传感器以便进行温度补偿。选型时，仪器的量程应与测点实际可能出现的压力相适应。
2.3渗流量监测设施
渗流量观测通常采用量水堰法。在坝下游集渗沟末端设置三角堰或矩形堰，通过观测堰上水头来计算流量。堰板宜采用不锈钢板制作，堰口倒角为45°，尖角宜为R0.5~R1.0圆角。堰槽段长度应大于堰上最大水头7倍，堰槽两侧侧墙应平行且铅直。
对于不具备设堰条件的部位，也可采用容积法或流速仪法。容积法观测时，充水时间宜大于10s，两次测值之差应小于平均值的5%。
3系统安装与埋设
3.1渗压计安装前准备
埋设前必须对渗压计进行室内检验。每一支仪器在安装前都必须获取精确的零读数（初始读数），即在大气环境下的读数，并同步记录温度与气压值。将渗压计透水石置于饱和清水中浸泡2小时以上（宜浸泡24小时），排除气泡，确保透水石充分饱和后方可安装。
3.2测压管埋设
测压管可随坝体填筑适时埋设或钻孔埋设。随坝体填筑施工埋设时，应确保管壁与周围土体结合良好，不因施工遭受破坏。透水段与孔壁之间用反滤料填满，导管段回填与坝体相同或接近的材料。
管口应高于地面，并加装防止雨水进入和人为破坏的保护装置。封孔回填完成后，应进行孔内注水或提水灵敏度试验，试验合格后方可投入使用。
3.3渗压计埋设
渗压计吊装高程应根据测压管水深与仪器量程确定，与测压管底距离不宜小于0.5m。吊装线缆长度超过15m的，应采用钢丝绳悬吊安装。线缆在管口固定可靠，管口应留有通气孔。渗压计安装至设计高程后应进行人工比测，确认仪器工作正常。
3.4量水堰及静止观测井

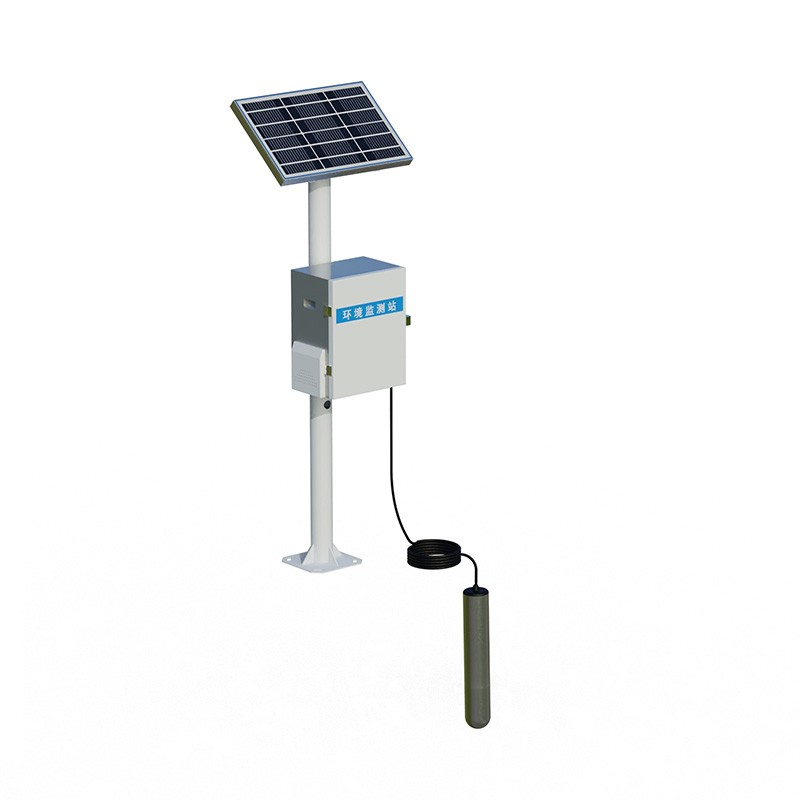

量水堰应设在集渗渠的顺直段。在距离三角堰0.5~1m处，紧靠集渗渠壁安装静止观测井（通常采用热镀锌钢管），并用拉爆螺丝和镀锌角铁固定。量水堰计放入静止井中，另一端电缆连接无线数据采集仪，采集仪安装于静止井顶部并固定。
3.5电缆敷设与MCU安装
传感器至测量单元（MCU）采用专用屏蔽电缆连接。传感器至测量单元的电缆采用穿管敷设，电缆保护管采用镀锌钢管，管壁光滑平顺、管内无积水。电缆敷设期间，需经常测读仪器读数以检查电缆是否受损。
MCU采集单元依据设计图纸确定安装位置，待线缆接入采集箱后依次进行线路连接、编号，并作好记录。安装完毕后，逐点量测传感器的读数，检查是否所有传感器都进入了系统。
3.6防雷接地
各监测站点根据现场实际情况埋设接地极，接地极之间连接接地带，立杆安装避雷针等避雷设施，为有效保护设备不受雷击干扰和损坏，建设可靠安全的防雷接地，符合相关技术规范要求。
4数据采集与观测方法
4.1人工观测方法
测压管水位观测一般采用电测水位计。观测时，检查电池电量是否充足、蜂鸣声是否正常，将电测水位计缓慢放入测孔内，待听到蜂鸣响后立即停止，然后反复抖动（防止管壁上水珠导致的假象蜂鸣响），反复几次确定探头恰好接触水面时读取测值。两次测读误差应不大于2cm。
压力表观测适用于测压管中水位高于孔口高程1.5m以上的情况。测读时先轻拍压力表使指针摆动，待指针稳定后平视表盘读取压力值，压力值应读到最小刻度单位的1/10，两次读数差不得大于压力表最小刻度单位。
4.2自动化数据采集
自动化采集系统通过MCU定时采集各传感器的频率或电流信号，转换为物理量后存储并传输至监控中心。采集传输间隔时间可根据工程阶段和监测要求设置，蓄水初期和汛期宜加密采集频次。
4.3观测频次要求
监测频次应满足设计要求。遇特殊情况（如高水位、库水位骤降、特大暴雨、强地震等）和工程出现不安全征兆时应增加测次。测压管管口高程在施工期和初蓄期应每半年校核1次，运行期应每两年至少校核1次，疑有变化时随时校测。
5数据处理与分析
5.1数据可靠性检查
监测数据在使用前应进行可靠性检查。检查内容包括：测值是否在仪器量程范围内、测值变化是否与库水位和降雨具有合理的相关性、相邻测点测值是否符合渗流场的基本规律。对于明显异常的测值，应结合现场检查判断是仪器故障还是真实异常。
5.2基本分析方法
过程线分析是最基本的分析方法。将渗流压力或渗流量随时间的变化绘成过程线，同时叠加坡降雨量和库水位过程线，可以直观判断测值变化是否受环境量影响，以及是否存在趋势性变化。
相关性分析研究渗流量或渗流压力与库水位之间的关系。正常状态下，渗流量与库水位近似呈线性或二次函数关系。若这种关系发生突变或出现明显的趋势性偏离，则提示可能存在异常。
5.3统计模型与预警
逐步回归统计模型被广泛应用于大坝渗流监测资料分析。模型将渗流测值分解为水压分量、降雨分量、温度分量和时效分量，通过各分量占比的变化判断渗流性态的演变趋势。实测数据与模型拟合值的高吻合度表明渗流状态正常。
分级预警方法基于“数据-机理”驱动的思路，通过箱线图、聚类分析和多项式回归等方法提取置信区间和预测区间，建立渗流压力分级预警模型。当实测值超出预测区间时，根据超出程度触发不同级别的预警。
CUSUM累积和算法及其改进形式用于检测渗流数据的缓慢渐变性异常。通过计算预测值与实测值之差的累积和，当累积偏差超过预设阈值时触发预警，该方法对早期微小异常具有较高的敏感性。
6安全注意事项
观测前检查：观测前应检查孔口装置是否完好，有无渗水、堵塞现象，若有异常应处置后再进行观测。观测工作完成后应及时对测压管绕坝渗流监测孔加盖保护盖。
仪器保护：测压管管口应加装保护装置，防止人为破坏与外水渗入。电测水位计的测绳长度标记应每隔1~3个月用合格的钢尺校正一次。
异常情况处置：当发现渗流量突然增大、渗水变浑浊、测压管水位异常变化等情况时，应立即增加观测频次，组织现场检查，分析原因，必要时启动应急预案。渗水中出现浑浊通常意味着渗流通道正在扩大或土体颗粒正在流失，需要及时采取措施。
防雷与接地：自动化监测设备必须做好防雷接地措施，接地电阻应符合相关规范要求。雷雨季节前应检查避雷设施的有效性。
