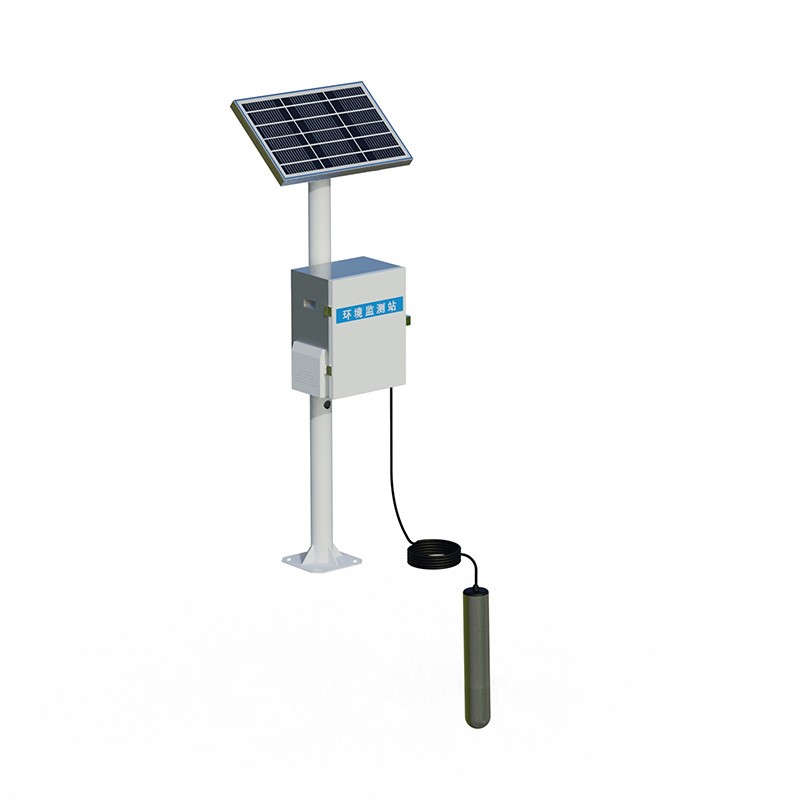

大坝渗流监测分析系统校准

1. 概述

大坝渗流监测分析系统用于采集、传输和处理坝体及坝基渗流相关数据，为工程安全评估提供依据。系统校准是保证监测数据准确性、一致性和可靠性的必要技术环节。校准工作应覆盖传感器、数据采集装置、通信链路及分析软件，形成完整的量值溯源链条。

2. 校准范围与对象

校准对象主要包括以下设备与模块：

渗压计（振弦式、差阻式、压阻式等）

量水堰液位传感器

数据采集单元（DAU）

数据传输模块

监测分析软件中的参数配置与计算模型

3. 校准前准备

3.1 资料准备

校准前应收集以下资料：

传感器出厂检定证书

设备安装台账与测点布置图

历史校准记录

现行有效的技术规程与标准

3.2 环境检查

确认校准现场温度、湿度在设备允许工作范围内

检查供电电压稳定性

排查强电磁干扰源

验证通信链路连通性

3.3 工具与标准器

压力校验仪或标准压力源

高精度万用表

标准液位标定装置

便携式数据采集仪

校准用通信测试设备

4. 传感器校准

4.1 渗压计校准

零点校准：在无水压状态下记录传感器输出值，与出厂零点参数比对，偏差超出允许范围时进行调整或重新标定。

量程校准：采用阶梯加压方式，在量程的0%、25%、50%、75%、100%五个校准点分别读取标准器示值与传感器输出值，记录各点偏差。

回程误差检测：在每个校准点完成加压后，依次减压回读，计算上行与下行读数的差值。

温度补偿参数校验：在可控温环境中改变温度条件，验证温度修正公式的有效性。

4.2 量水堰液位传感器校准

采用标准液位标定装置，在堰板不同水位高度下进行比对测量

记录传感器输出与标准液位的对应关系

验证流量换算公式中的系数参数

5. 数据采集单元校准

5.1 模拟量输入通道校准

使用标准信号源向数据采集单元输入已知电压或电流信号，检查采集值与实际输入值的偏差。校准点应覆盖量程的0%、20%、40%、60%、80%、100%。

5.2 激励电源校准

测量数据采集单元为传感器提供的激励电压或电流，确认其稳定性与精度满足传感器工作要求。

5.3 采样频率与时间同步校准

使用标准频率源验证采样时间间隔的准确性

对具备授时功能的数据采集单元，校验时钟同步误差

6. 通信与数据传输校准

检查有线通信链路的信号衰减与误码率

验证无线通信模块的信号强度与数据丢包率

确认数据帧格式、校验机制与协议一致性

测试断线重连与数据补传功能

7. 分析软件校准

7.1 参数配置校验

核对测点编号、传感器类型、量程、单位等基础参数

验证滤波算法参数设置

检查报警阈值配置

7.2 计算模型验证

输入已知标准数据，验证渗流量计算、水位换算等算法的正确性

校验统计模型中的回归系数与边界条件

确认数据异常识别逻辑的合理性

7.3 数据一致性检查

对比数据库存储值与原始采集值

验证数据插值、平滑处理算法的准确性

检查历史数据回溯结果的一致性

8. 校准周期

遇以下情况应提前校准：

传感器经过维修或更换

监测数据出现持续性异常

系统经历重大硬件变更

工程经历地震、超标准洪水等极端事件

9. 校准记录与报告

每次校准应形成书面记录，内容包括：

校准日期、地点、环境条件

校准设备名称、型号、编号及有效期

校准点数据及偏差计算结果

校准结论（合格/限用/不合格）

校准人员签字

校准报告应归档保存，保存期限不少于一个大坝安全监测资料整编周期。

10. 不合格处理

校准结论为"不合格"的传感器或模块，应立即停用并挂牌标识。处理方式包括：

重新标定后复校

更换同型号设备

调整安装位置后重新校准

降级使用（仅限偏差在可接受范围内且不影响安全判断的情形）

对校准中发现的数据异常趋势，应分析原因并评估是否反映坝体实际渗流状态变化，必要时启动专项安全分析。

11. 质量控制要求

校准所用标准器应经法定计量机构检定合格，且在有效期内

校准人员应具备相应专业资质

校准过程应严格遵循现行国家及行业技术标准

校准结果应可追溯至国家基准
