裂缝监测传感器使用指南
裂缝是混凝土、岩石及各类工程结构中最常见也最需要警惕的损伤形式之一。从桥梁隧道到大坝边坡，从房屋建筑到轨道交通，裂缝的产生与扩展往往是结构安全性下降的第一信号。及时、准确地监测裂缝的开合变化，对于判断结构健康状态、把握维护时机至关重要。本指南旨在为工程技术人员提供裂缝监测传感器的选型、安装、数据采集与维护的通用参考，帮助使用者根据实际场景做出合理决策。
一、传感器类型与选型
裂缝监测传感器种类繁多，工作原理和适用场景各有差异。选型时应综合考虑裂缝所处的环境条件、预期变形量、精度要求以及数据传输方式等因素。
振弦式测缝计是目前工程中应用最广泛的裂缝监测仪器之一。其核心原理是利用振弦频率随位移变化的特性来测量裂缝的开合度，精度可达±0.1%F.S.，最小读数可达0.01mm，能够捕捉微米级的位移变化。振弦式传感器采用全金属密封结构，耐水压通常不低于1MPa，防护等级可达IP67，对电磁干扰不敏感，适用于变电站等强电磁环境。其长期稳定性好，数据漂移小，使用寿命可达数十年，工程中常配套表面式或埋入式安装支架使用。
光纤类传感器包括光纤布拉格光栅（FBG）和分布式光纤传感技术。FBG属于准分布式传感器，在一根光纤上可串联多个光栅测点，动态和静态测试性能俱佳，测试精度高于BOTDA等技术，适合需要多点密集监测的场景。分布式光纤传感（如BOTDA、PPP-BOTDA）则利用光纤本身作为传感和传输介质，能够获取沿光纤全程的连续应变分布，特别适合大型结构如大坝、长隧道的整体健康监测。其中PPP-BOTDA技术将空间分辨率大幅提高，使局部应变和混凝土开裂的自动化监控成为可能，可以灵敏地检测到裂缝的产生与扩展。不过分布式光纤传感系统相对复杂，空间分辨率较低，测量时间较长，且光纤在粗放施工环境中易受损。
位移传感器类包括拉绳式裂缝计和高精度激光位移传感器。拉绳式结构简单、成本较低，适用于路面或边坡的裂缝监测，但需注意拉绳的防护。激光位移传感器精度可达微米级，适合需要捕捉微小动态变化的场景。
其他技术手段包括声发射传感器和视觉监测系统。声发射传感器监听材料内部微观损伤产生的弹性波，对早期微裂纹活动极为敏感，常与位移传感器配合使用以捕捉裂缝尖端区域的损伤信号。基于计算机视觉的裂缝识别系统则利用相机和图像处理算法进行非接触测量，适合难以安装接触式传感器的区域。
二、安装方法与关键步骤
安装质量直接决定监测数据的可靠性。无论选用何种传感器，安装的核心原则是确保传感器与被测结构之间牢固耦合，并准确反映裂缝两侧的相对运动。
安装位置选择应遵循几个基本准则。传感器应跨缝安装，两端分别固定于裂缝两侧的稳固结构上。安装方向应平行于被测物体表面，并垂直于裂缝的发育延展方向，通常布置在主裂缝中点位置。对于拉绳式裂缝计用于路面监测的情况，应采用地理方式布置，深度不宜小于0.2m，并加装保护盖以防浸水。当被测物体沿裂缝深度方向存在较大错位或表面凹凸不平时，应通过支架安装，支架高度需与错位程度匹配，以保证读数准确。
钻孔与固定是振弦式测缝计安装的关键步骤。在裂缝两端选定位置用冲击钻打孔，孔径约12.5mm、深度50至70mm，清除孔内砂石后插入螺杆，确保螺杆垂直，灌注水泥砂浆或锚固剂固定。待凝固后将传感器两端拧在固定螺纹杆上。对于需要在混凝土或岩石表面安装的场合，也可采用膨胀螺栓或灌浆锚杆方式固定。传感器传递杆在安装前通常由半圆塑料管支撑，处于约50%量程的张紧状态，安装时需取下支撑管，让传感器进入工作状态。
保护与布线同样不可忽视。振弦式测缝计通常需在外部加设PVC保护套以防施工或环境破坏。电缆连接应采用四芯屏蔽电缆，焊接处做好绝缘和防水处理。分布式光纤传感器的安装方式包括直接嵌入混凝土、粘贴于表面或沿表面开槽埋入。对于既有结构的后装，环氧树脂或注入砂浆是常用的粘结材料，因其刚度和耐久性较好。光纤的涂层选择也需考虑：聚酰亚胺涂层应变传递性能好但耐碱性差，ORMOCER涂层在耐久性方面更优，而在裂缝区域使用较柔性的丙烯酸酯或尼龙涂层可降低光纤断裂风险。
三、数据采集与传输系统
现代裂缝监测已从人工读数逐步转向自动化采集与远程传输。根据现场条件和监测规模，可选择不同的系统架构。
有线采集系统适用于传感器集中、供电和通信条件便利的场合。多个传感器通过屏蔽电缆接入数据采集仪，采集仪按照设定频率读取数据并存储在本地。这种方式稳定性好，但布线成本较高，在隧道、桥梁等长距离线性结构中较为不便。

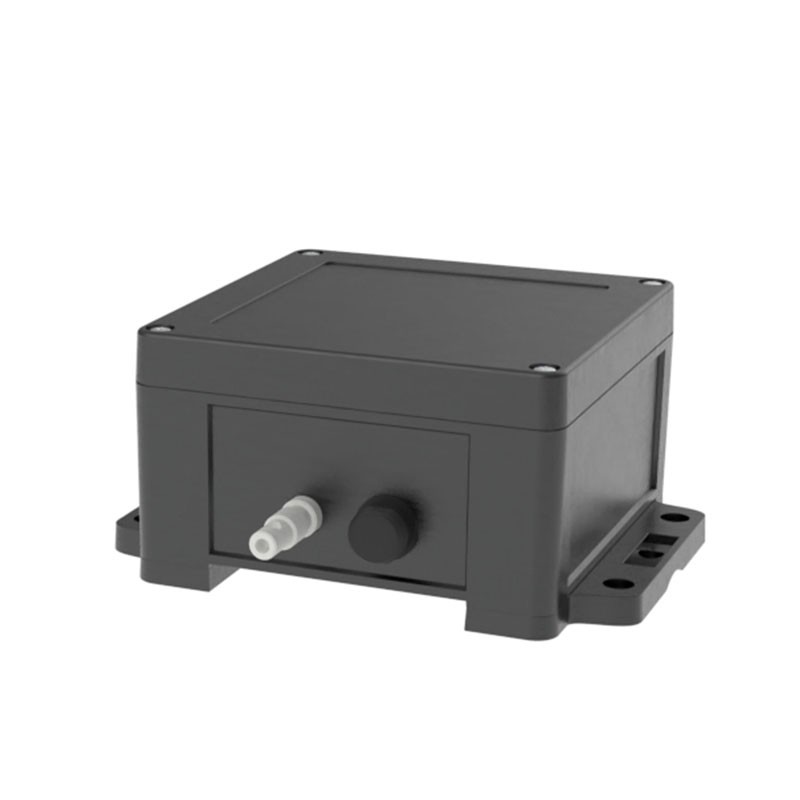

无线采集系统有效解决了布线难题。振弦式无线裂缝计通常由传感器和低功耗无线采集终端组成，数据通过LoRa等无线通讯协议发送到网关，再经由移动互联网上传至监测平台。LoRa通讯距离可达5km或更远（取决于安装高度和遮挡条件），采集终端内置可充电电池并由太阳能板充电，极低功耗设计可保证长期稳定运行。在电力供应困难且无通信网络的隧道或桥梁中，传感器端可由电池驱动，通过ZigBee网络以“接力”方式将数据汇集到数据采集终端，作业人员定期用移动存储设备取回数据即可。
智能预警功能已成为现代监测系统的标配。采集终端除常规应答式测量外，还支持上/下限阈值和变化率触发上报，一旦测值超过设定阈值即主动上报数据。远程监控装置的数据处理单元对采集数据进行解析计算，与预设阈值比较后自动触发预警单元，减少人因失误，实现自动化检测。
四、数据处理与温度修正
初始值记录是监测工作的起点。安装完成后应接通电源，测试数据采集和传输的稳定性，确认无误后读取并记录初值。该初值将作为后续所有变化量计算的基准。
温度影响在大多数情况下可以忽略。振弦式测缝计的温度膨胀系数极小，日常监测中温度修正量通常微乎其微。但当温度变化超过10℃或对精度要求极高时，应进行温度修正。多数振弦式测缝计内置温度传感器，可同步测量埋设点温度，并通过简化公式对位移测量值进行补偿。温度修正的一般形式为：修正后位移=(当前读数-初始读数)×转换系数+(当前温度-初始温度)×温度系数。需注意，安装传感器的结构本身的温度系数有时也不可忽略，尤其是大型混凝土结构。
数据解读需要结合环境因素综合判断。看似微小的外部作用——如刮风、降雨、潮位变化、交通荷载、附近施工活动甚至季节更替——都可能对监测值产生真实影响，应对这些因素进行观察和记录。当读数出现异常波动时，首先应排查读数仪档位设置是否正确、传感器传递杆是否超出额定范围、附近是否存在电噪声源（如电机、发动机、天线）等干扰因素。
五、故障排查与日常维护
常见故障主要包括读数不稳和无法读数两类。读数不稳时，应检查读数仪设置、传感器是否处于张紧状态、附近有无电噪声干扰。无法读数则多与电缆问题相关：用万用表检测黑红芯线间电阻，正常值约为180±10Ω（需加上电缆电阻），若电阻无穷大则电缆断路，电阻极低则可能短路。绝缘电阻应超过50MΩ，测量时使用100V直流兆欧表。
定期维护工作相对简单。振弦式传感器为全密封结构，通常无需现场校准，建议每1至2年进行一次检查。主要维护内容是检查电缆接头是否完好、保护套是否破损、太阳能板表面是否清洁、电池状态是否正常。对于分布式光纤系统，需定期检查光纤连接盒的密封性，确保防水防尘等级维持在IP68。声发射传感器则需更频繁的维护和校准，以保证信号采集的准确性。
寿命管理方面，振弦式传感器的设计寿命可达数十年，电池供电的无线采集终端在正常使用下电池寿命约为3至4年，之后需更换电池。光纤传感器本身耐久性较好，但光纤涂层在碱性环境中可能退化，选型时需根据工程环境选择合适的涂层材料。
裂缝监测是一项需要长期坚持的系统性工作。传感器的正确选型与安装是获得可靠数据的前提，而持续的数据积累和科学解读则是发挥监测价值的关键。随着物联网和边缘计算技术的成熟，裂缝监测正从“点式抽查”走向“分布式实时感知”，为工程结构的安全运维提供越来越有力的支撑。
