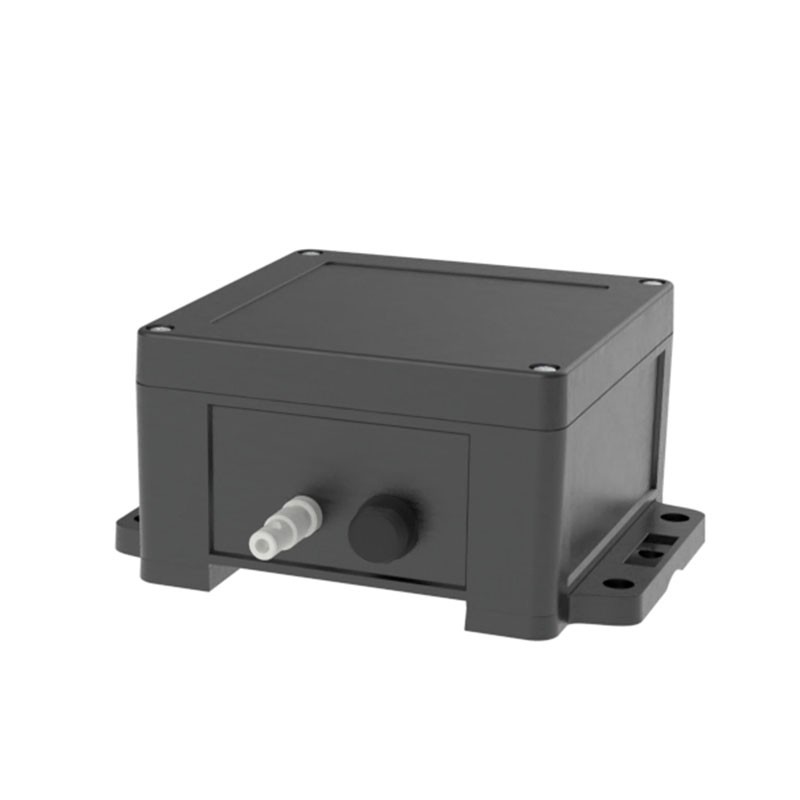

裂缝监测传感器校准

裂缝监测传感器是工程结构安全监测中的常用设备，用于测量混凝土、岩石、土体等介质表面或内部的裂缝宽度变化。传感器的测量数据直接反映结构变形状态，测量结果是否准确，取决于传感器是否经过规范的校准。

一、校准的目的

校准是确定传感器输出值与裂缝宽度真实变化量之间对应关系的过程。新出厂的传感器可能存在制造偏差，使用中的传感器可能因环境、磨损、老化等原因产生漂移，这些偏差若不加以修正，会导致监测数据失真。

校准的核心目的有三个：

确定测量误差范围。通过比对传感器读数与标准量值，判断其示值误差是否在允许范围内。

建立修正关系。若误差超出允许范围，通过校准获得修正系数或修正曲线，用于数据处理阶段的偏差补偿。

保持量值溯源一致。校准所用的标准器具需具有可溯源的计量基准，确保不同时间、不同地点、不同设备采集的数据具有可比性。

二、校准前的准备

1.环境条件控制

校准应在温度、湿度相对稳定的室内环境中进行。温度波动会引起传感器内部材料及标准量具的热胀冷缩，直接影响校准结果。一般要求环境温度在规定范围内保持恒定，避免阳光直射、气流直吹和振动干扰。

2.设备与器具

校准所需的主要设备包括：

标准位移发生装置，用于产生已知、可调节的位移量；

标准量具，如标准位移计或经检定合格的千分尺、百分表，用于提供比对基准；

数据采集与读数设备，用于记录传感器输出；

稳压电源，保证供电稳定。

所有标准器具必须在有效检定或校准周期内，并具备完整的计量溯源证明。

3.传感器外观与功能检查

校准前检查传感器外观有无损伤、变形、锈蚀，引线是否完好，标识是否清晰。接通电源后进行零点检查，确认传感器能够正常响应位移变化。

三、校准项目与方法

1.零点校准

将传感器安装至标准装置上，使测头处于初始位置，记录传感器输出读数。重复多次，取平均值作为初始零点。若零点偏离允许范围，需通过软件置零或硬件调零方式修正。

2.示值误差校准

按照从小到大、再从小到大的顺序，选取不少于五个均匀分布的量程点进行加载。每一量程点稳定后记录传感器示值，同时读取标准器具数值，计算各点的示值误差。

加载方向应包括正向加载与反向卸载，以检查传感器的回差特性。回差过大的传感器不宜用于长期精密监测。

3.重复性校准

在同一量程点进行多次重复测量，计算测量结果的一致性。重复性反映传感器的短期稳定性，是判断其能否投入使用的基本指标。

4.分辨力与量程检查

确认传感器能够稳定分辨的最小位移变化量，并核实满量程范围是否覆盖实际工程所需监测范围。

5.温度影响量检查

对于在温差较大的环境中使用的传感器，还需在不同温度条件下重复上述校准，确定温度变化对输出值的影响规律，以便在现场数据修正中加以考虑。

四、数据处理与结果判定

每一量程点的示值误差取多次测量的算术平均值与标准值之差。将所有量程点的误差进行汇总，判断最大误差是否不超过传感器的允许误差限。

若误差在允许范围内，出具校准合格结论；若超出范围但变化规律稳定，可给出修正值或修正曲线供数据修正使用；若误差过大且不稳定，应判定为不合格，停止使用并进行维修或更换。

校准结果应完整记录，包括校准日期、环境条件、所用标准器具及编号、校准点数据、误差计算结果、结论及操作人员。

五、校准周期与现场核查

传感器校准不是一次性工作。建议根据使用频率和环境条件确定校准周期，一般每年进行一次。在以下情形发生时，应提前安排校准：

传感器经过拆卸、重新安装或维修；

监测数据出现异常跳变或趋势不合常理；

传感器经历过剧烈冲击、水浸或极端温度环境；

更换了配套的数据采集设备。

在现场安装完成后，还可通过已知位移的简易核查方式对传感器工作状态进行复核，以排除安装应力、接线错误等因素造成的偏差。

六、注意事项

标准器具的精度等级应明显高于被校传感器，一般要求高出三倍以上。

加载与卸载过程应平稳缓慢，避免冲击加载影响读数稳定。

传感器安装方式应与实际工程安装方式保持一致，安装不当会引入附加误差。

校准记录应长期保存，便于追溯传感器在整个使用周期内的性能变化规律。

同一监测项目中的多只传感器宜使用同一套标准器具在同一时间段内完成校准，以减少系统偏差。
