ADCP使用指南

一、概述

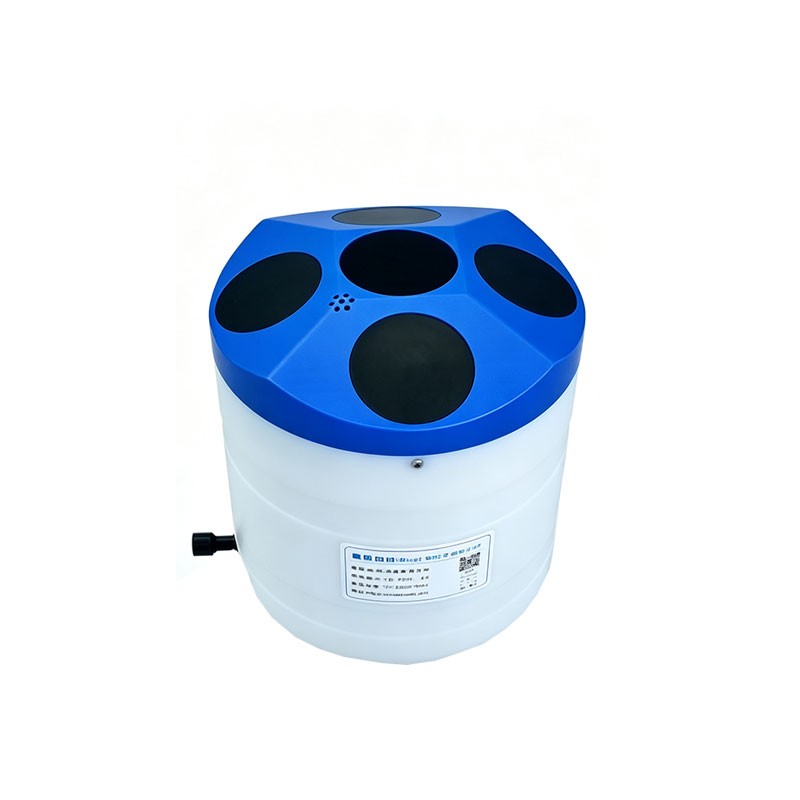

声学多普勒流速剖面仪（AcousticDopplerCurrentProfiler，简称ADCP）是一种利用声学多普勒效应测量水体流速剖面的仪器。它通过发射声波脉冲并接收水中悬浮颗粒反射的回波，根据频率变化计算不同深度水层的流速，从而获得完整的流速剖面数据。

本指南旨在为ADCP用户提供通用的操作参考，涵盖仪器选型、测量准备、现场操作及数据处理等环节。不同品牌和型号的ADCP在具体操作细节上存在差异，实际使用时应以所配设备的技术手册为准。

二、ADCP的类型与选型

根据安装方式和应用场景，ADCP主要分为以下几类：

走航式ADCP：安装于测量船底部或侧舷，在船只横渡河流断面的过程中连续测量流速剖面和断面流量。这是水文测验中最常用的类型，适用于河流、渠道和河口的流量测量。

固定式ADCP：长期固定安装于岸边、河底或水面，用于流速流量的在线监测。其中水平式安装于岸边，水平发射声波测量某一水层的流速分布；垂向式安装于河底或水面，垂向测量流速剖面和水深。

选型时需考虑的因素包括：测量水深范围、流速量程、含沙量条件、供电方式以及是否需要实时数据传输等。

三、测量前的准备

3.1测点选择

测点选择直接关系到测量质量。理想的测流断面应满足以下条件：

河段顺直均匀，顺直长度宜大于常水位主河槽宽度的3倍

水流集中，流态平稳，无明显的回流、漩涡或死水区

避开变动回水、冲淤严重、水草繁茂的区域

断面内流速分布应接近正常规律，避免非对数流速分布

对于走航式测量，还需确保两岸有足够的测深和测速条件，以减小岸边未测区域的估算误差。

3.2仪器检查与配置

测量前应完成以下检查工作：

硬件检查：确认ADCP换能器表面清洁，无损坏或附着物；检查电缆连接是否牢固；确认电源电量充足。

系统自检：运行仪器内置的测试程序，检查各传感器状态、通信是否正常。

罗盘校准：ADCP依靠内置罗盘确定方位。使用前应进行罗盘校准，校准误差通常要求小于1°。校准时需远离铁磁物体和强磁场干扰。

参数设置：根据测量水深和流速条件，设置合适的单元厚度、单元数量、发射脉冲数等参数。单元厚度影响剖面的空间分辨率，较薄的单元提供更精细的流速分布，但信噪比会降低。

3.3环境参数输入

测量前需输入或确认以下环境参数：

水温：声速随水温变化，准确的水温值对于流速计算至关重要。应使用独立温度计测量水温，并与ADCP内置温度传感器读数比对。

盐度：淡水测量时盐度设为零；在河口或海水环境中需输入实际盐度值。

换能器深度：走航式测量时，换能器位于水面以下一定深度，需输入准确的吃水深度。

四、走航式ADCP测量操作

4.1断面测量

走航式ADCP的测量原理是：测量船以一定速度横渡断面，ADCP连续采集流速剖面数据，同时通过底跟踪或GPS获取船速和位置信息，最终积分计算断面流量。

操作要点：

船速应控制在合理范围，通常建议不超过水流速度，以保证有足够的脉冲数用于流速计算。

从一岸边缘开始记录，在岸边保持位置至少10个测量周期，确保获取足够的有效数据。

横渡过程中保持匀速直线航行，避免急转弯或速度突变。

到达对岸后同样保持位置至少10个测量周期，然后停止记录。

每次测量应至少采集4个测回，各测回流量值差异应控制在5%以内。

4.2岸边估算

ADCP无法直接测量靠近岸边的浅水区域。这部分未测区域的流量需要根据断面流速分布特征进行估算。应记录两岸岸边距离，并在数据处理软件中采用适当的估算方法。

五、固定式ADCP的单元设置

固定式ADCP的剖面流速单元范围设置是影响数据质量的关键参数。

单元范围由起始距离、单元厚度和单元数量三个参数共同决定。设置不当可能导致以下问题：起始距离过近会引入近场旁瓣干扰，数据噪声增大；起始距离过远则岸边或近水面的流速信息缺失；单元厚度过大则剖面分辨率不足，无法反映流速的垂向变化。

设置原则：起始距离应避开仪器的近场盲区，同时尽可能靠近探头以获得更多近岸数据；单元厚度应根据水深和流速梯度选择，水深较浅或流速梯度较大时宜采用较薄的单元；单元总数应覆盖预期的流速变化范围，确保声波信号能够有效穿透。

六、数据质量检查与处理

6.1现场数据评估

测量过程中及完成后，应即时检查数据质量，关注以下指标：

信噪比：反映回波信号的强度，通常要求大于15dB。

相关系数：反映流速计算的可靠性，通常要求大于0.8。

底跟踪质量：底跟踪数据用于计算船速，如底跟踪失效或质量不佳，需改用GPS参考。

流速剖面合理性：检查流速剖面是否符合物理规律，是否存在异常跳变或缺失。

6.2动底检测

在冲淤变化剧烈的河段，河床可能随水流移动，导致底跟踪测得的船速失真。动底条件下应采用GPS作为速度参考，或通过静止动底测试判断动底影响程度。静止动底测试的方法为：将船锚定或保持静止，记录ADCP底跟踪速度，若底跟踪速度与水流速度之比超过阈值，则表明存在动底影响，需采取相应措施。

6.3数据处理

ADCP原始数据通常由厂商配套软件进行后处理，包括剔除无效数据、平滑流速剖面、计算断面流量、生成报告等。对于需要进一步分析的研究工作，可将原始数据导出为通用格式，使用自定义程序进行精细化处理。

七、维护与保养

清洁：每次使用后应以清水冲洗换能器表面和电缆接头，去除泥沙和附着物。长期部署的仪器表面可能滋生生物污损，可使用防污涂层或防污贴片进行防护。

存放：仪器应存放于干燥、通风的环境中，避免阳光直射。长期存放时应定期通电检查，防止电容老化。

电缆与接头：检查电缆外皮有无破损，接头处有无腐蚀。水下接头在连接前应涂抹硅脂以防进水。

校准周期：罗盘校准建议每次测量前进行，或至少在每个测量季节开始前进行。温度和压力传感器宜每年送检一次。
